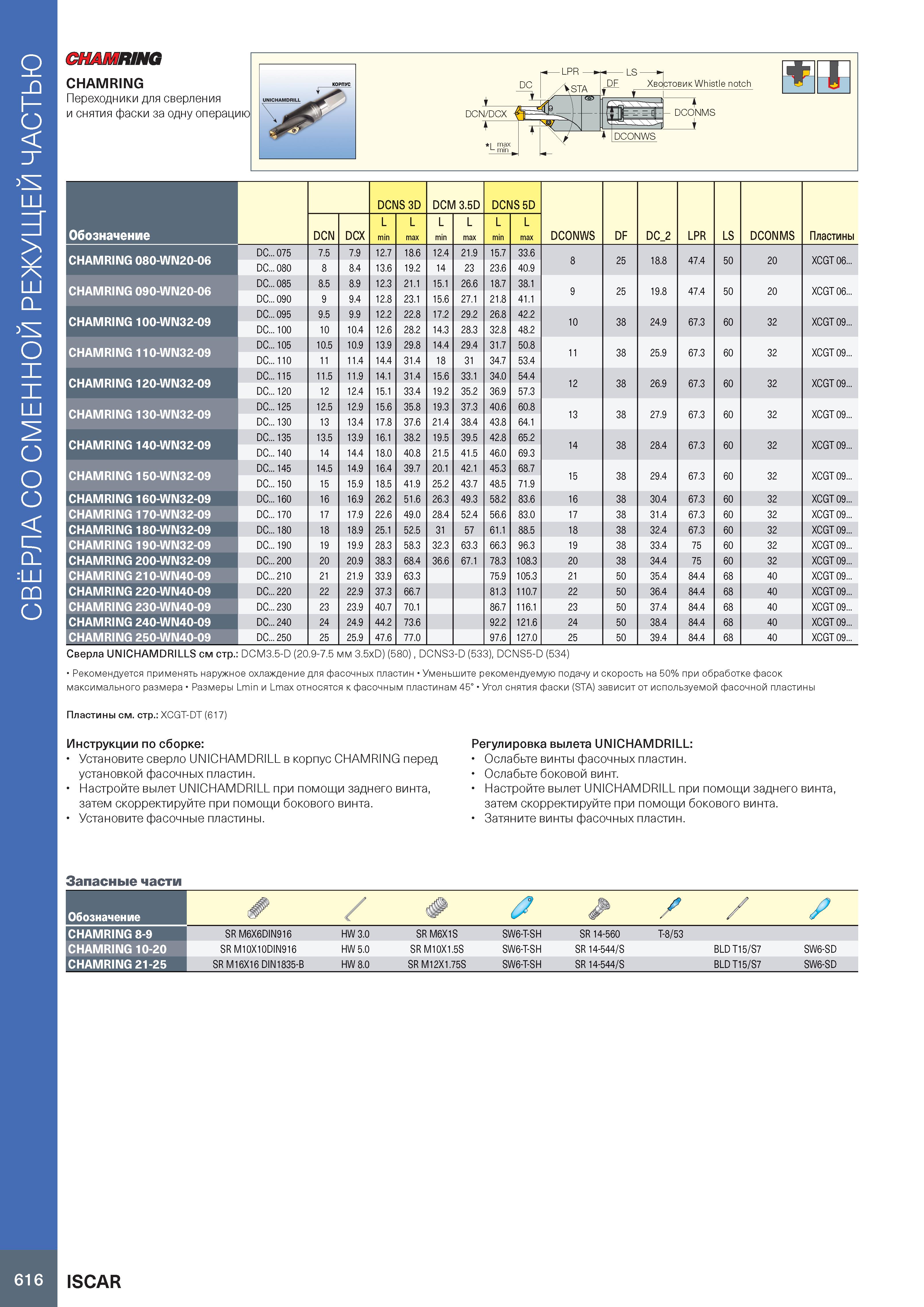

Свёрла со сменной режущей частью CHAMRING CHAMRING Переходники для сверления и снятия фаски за одну операцию Хвостовик Whistle notch DCN/DCX - DCONMS i Сверла UNICHAMDRILLS см стр.: DCM3.5-D (20.9-7.5 мм 3.5xD) (580) , DCNS3-D (533), DCNS5-D (534) Рекомендуется применять наружное охлаждение для фасочных пластин Уменьшите рекомендуемую подачу и скорость на 50% при максимального размера Размеры Lmin и Lmax относятся к фасочным пластинам 45° Угол снятия фаски (STA) зависит от используемой Пластины см. стр.: XCGT-DT (617) DCNS3D DCM 3.5D DCNS5D Обозначение DCN DCX L min L max L min L max L min L max DCONWS DF DC 2 LPR LS DCONMS Пластины CHAMRING 080-WN20-06 DC.. 075 7.5 7.9 12.7 18.6 12.4 21.9 15.7 33.6 8 25 18.8 47.4 50 20 XCGT 06... DC.. 080 8 8.4 13.6 19.2 14 23 23.6 40.9 CHAMRING 090-WN20-06 DC.. 085 8.5 8.9 12.3 21.1 15.1 26.6 18.7 38.1 9 25 19.8 47.4 50 20 XCGT 06... DC.. 090 9 9.4 12.8 23.1 15.6 27.1 21.8 41.1 CHAMRING 100-WN32-09 DC.. 095 9.5 9.9 12.2 22.8 17.2 29.2 26.8 42.2 10 38 24.9 67.3 60 32 XCGT 09... DC.. . 100 10 10.4 12.6 28.2 14.3 28.3 32.8 48.2 CHAMRING 110-WN32-09 DC.. . 105 10.5 10.9 13.9 29.8 14.4 29.4 31.7 50.8 11 38 25.9 67.3 60 32 XCGT 09... DC.. 110 11 11.4 14.4 31.4 18 31 34.7 53.4 CHAMRING 120-WN32-09 DC.. 115 11.5 11.9 14.1 31.4 15.6 33.1 34.0 54.4 12 38 26.9 67.3 60 32 XCGT 09... DC.. 120 12 12.4 15.1 33.4 19.2 35.2 36.9 57.3 CHAMRING 130-WN32-09 DC.. 125 12.5 12.9 15.6 35.8 19.3 37.3 40.6 60.8 13 38 27.9 67.3 60 32 XCGT 09... DC.. 130 13 13.4 17.8 37.6 21.4 38.4 43.8 64.1 CHAMRING 140-WN32-09 DC.. . 135 13.5 13.9 16.1 38.2 19.5 39.5 42.8 65.2 14 38 28.4 67.3 60 32 XCGT 09... DC.. . 140 14 14.4 18.0 40.8 21.5 41.5 46.0 69.3 CHAMRING 150-WN32-09 DC.. . 145 14.5 14.9 16.4 39.7 20.1 42.1 45.3 68.7 15 38 29.4 67.3 60 32 XCGT 09... DC.. 150 15 15.9 18.5 41.9 25.2 43.7 48.5 71.9 CHAMRING 160-WN32-09 DC.. . 160 16 16.9 26.2 51.6 26.3 49.3 58.2 83.6 16 38 30.4 67.3 60 32 XCGT 09... CHAMRING 170-WN32-09 DC.. 170 17 17.9 22.6 49.0 28.4 52.4 56.6 83.0 17 38 31.4 67.3 60 32 XCGT 09... CHAMRING 180-WN32-09 DC.. 180 18 18.9 25.1 52.5 31 57 61.1 88.5 18 38 32.4 67.3 60 32 XCGT 09... CHAMRING 190-WN32-09 DC.. 190 19 19.9 28.3 58.3 32.3 63.3 66.3 96.3 19 38 33.4 75 60 32 XCGT 09... CHAMRING 200-WN32-09 DC.. . 200 20 20.9 38.3 68.4 36.6 67.1 78.3 108.3 20 38 34.4 75 60 32 XCGT 09... CHAMRING 210-WN40-09 DC.. . 210 21 21.9 33.9 63.3 75.9 105.3 21 50 35.4 84.4 68 40 XCGT 09... CHAMRING 220-WN40-09 DC.. . 220 22 22.9 37.3 66.7 81.3 110.7 22 50 36.4 84.4 68 40 XCGT 09... CHAMRING 230-WN40-09 DC.. . 230 23 23.9 40.7 70.1 86.7 116.1 23 50 37.4 84.4 68 40 XCGT 09... CHAMRING 240-WN40-09 DC.. . 240 24 24.9 44.2 73.6 92.2 121.6 24 50 38.4 84.4 68 40 XCGT 09... CHAMRING 250-WN40-09 DC.. . 250 25 25.9 47.6 77.0 97.6 127.0 25 50 39.4 84.4 68 40 XCGT 09... отке фасок фасочной пластины Инструкции по сборке: Установите сверло UNICHAMDRILL в корпус CHAMRING перед установкой фасочных пластин. ньютон на метр скорректируйте при помощи бокового винта. Установите фасочные пластины. Регулировка вылета UNICHAMDRILL: Ослабьте винты фасочных пластин. Ослабьте боковой винт. ньютон на метр скорректируйте при помощи бокового винта. Затяните винты фасочных пластин. Запасные части . ' 0 & / / У SR M6X6DIN916 HW 3.0 SR M6X1S SW6-T-SH SR 14-560 T-8/53 SR M10X10DIN916 HW 5.0 SR M10X1.5S SW6-T-SH SR 14-544/S BLD T15/S7 SW6-SD SR M16X16 DIN1835-B HW 8.0 SR M12X1.75S SW6-T-SH SR 14-544/S BLD T15/S7 SW6-SD Обозначение CHAMRING 8-9 CHAMRING 10-20 CHAMRING 21-25 616 ISCAR
