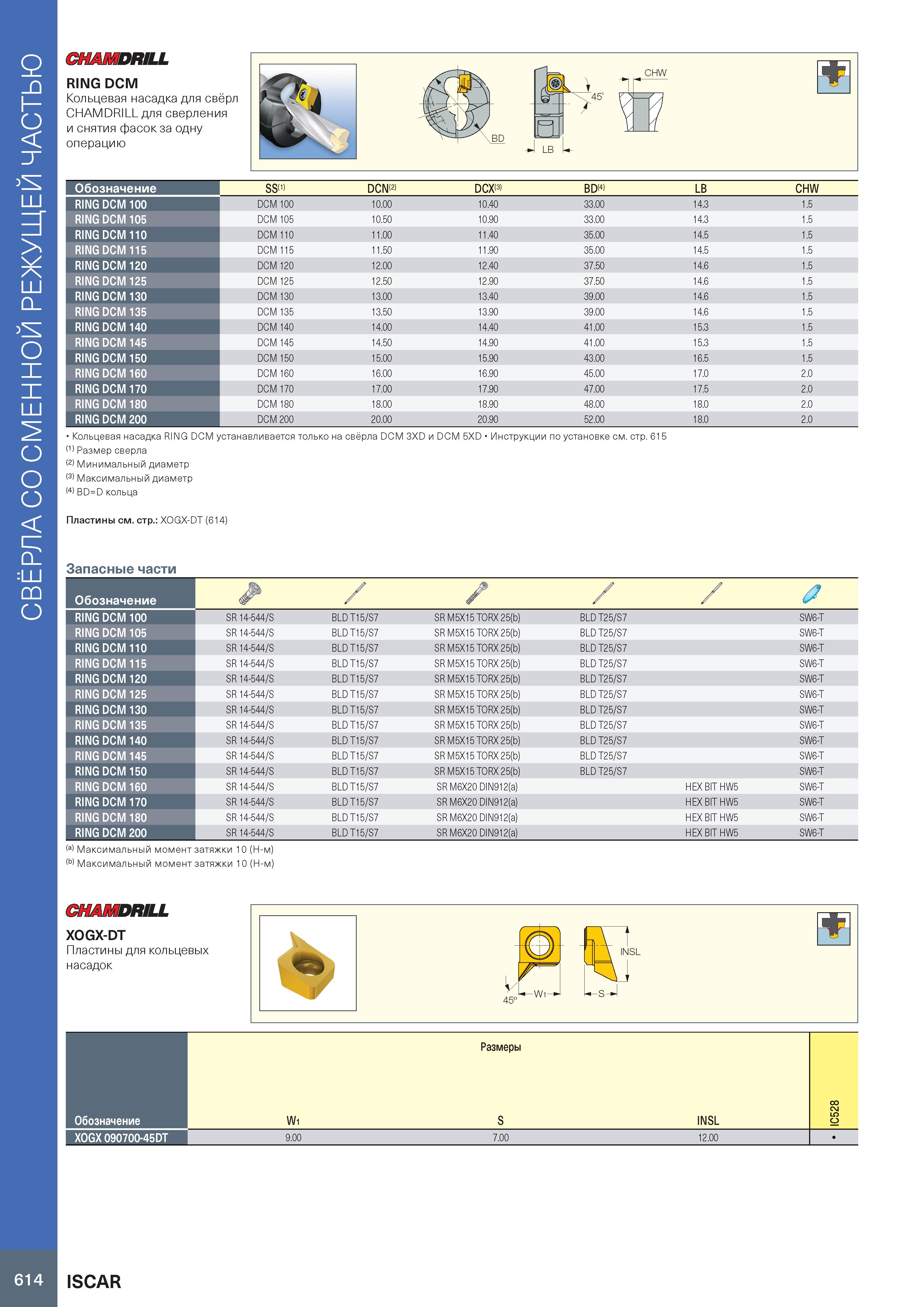

Свёрла со сменной режущей частью CHAMDRILL RING DCM Кольцевая насадка для свёрл CHAMDRILL для сверления и снятия фасок за одну операцию SS 1> DCN 2) ода BD4 LB CHW DCM 100 10.00 10.40 33.00 14.3 1.5 DCM 105 10.50 10.90 33.00 14.3 1.5 DCM 110 11.00 11.40 35.00 14.5 1.5 DCM 115 11.50 11.90 35.00 14.5 1.5 DCM 120 12.00 12.40 37.50 14.6 1.5 DCM 125 12.50 12.90 37.50 14.6 1.5 DCM 130 13.00 13.40 39.00 14.6 1.5 DCM 135 13.50 13.90 39.00 14.6 1.5 DCM 140 14.00 14.40 41.00 15.3 1.5 DCM 145 14.50 14.90 41.00 15.3 1.5 DCM 150 15.00 15.90 43.00 16.5 1.5 DCM 160 16.00 16.90 45.00 17.0 2.0 DCM 170 17.00 17.90 47.00 17.5 2.0 DCM 180 18.00 18.90 48.00 18.0 2.0 DCM 200 20.00 20.90 52.00 180 2.0 Кольцевая насадка RING DCM устанавливается только на свёрла DCM 3XD и DCM 5XD Инструкции по установке см. стр. 615 (1) Размер сверла (2) Минимальный диаметр (3) Максимальный диаметр (4) BD=D кольца Пластины см. стр.: XOGX-DT (614) Обозначение RING DCM 100 RING DCM 105 RING DCM 110 RING DCM 115 RING DCM 120 RING DCM 125 RING DCM 130 RING DCM 135 RING DCM 140 RING DCM 145 RING DCM 150 RING DCM 160 RING DCM 170 RING DCM 180 RING DCM 200 Запасные части Обозначение /' / / a RING DCM 100 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(b) BLD T25/S7 SW6-T RING DCM 105 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(b) BLD T25/S7 SW6-T RING DCM 110 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(b) BLD T25/S7 SW6-T RING DCM 115 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(b) BLD T25/S7 SW6-T RING DCM 120 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(b) BLD T25/S7 SW6-T RING DCM 125 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(b) BLD T25/S7 SW6-T RING DCM 130 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(b) BLD T25/S7 SW6-T RING DCM 135 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(b) BLD T25/S7 SW6-T RING DCM 140 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(b) BLD T25/S7 SW6-T RING DCM 145 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(b) BLD T25/S7 SW6-T RING DCM 150 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(b) BLD T25/S7 SW6-T RING DCM 160 SR 14-544/S BLD T15/S7 SR M6X20 DIN912(a) HEX BIT HW5 SW6-T RING DCM 170 SR 14-544/S BLD T15/S7 SR M6X20 DIN912(a) HEX BIT HW5 SW6-T RING DCM 180 SR 14-544/S BLD T15/S7 SR M6X20 DIN912(a) HEX BIT HW5 SW6-T RING DCM 200 SR 14-544/S BLD T15/S7 SR M6X20 DIN912(a) HEX BIT HW5 SW6-T (a) Максимальный момент затяжки 10 (Н-м) (b) Максимальный момент затяжки 10 (Н-м) CHAMDRILL XOGX-DT Пластины для кольцевых насадок Размеры INSL 12.00 W1 S Обозначение XOGX 090700-45DT 614 ISCAR
