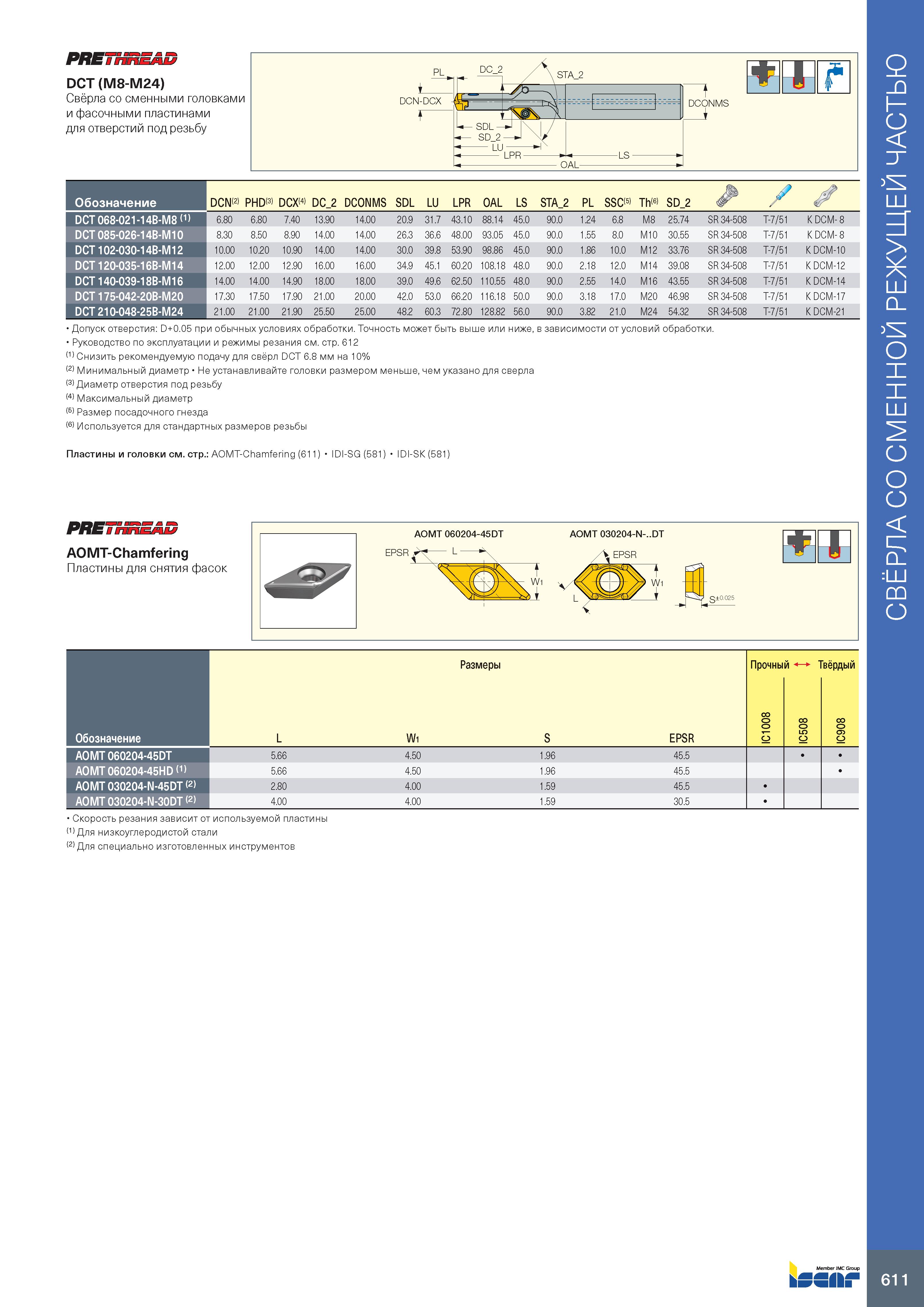

PRET DCT (M8-M24) Свёрла со сменными головками и фасочными пластинами для отверстий под резьбу PL “Ц Аз ГД 2 I 1 —j 1 t L SDL —J \ / SD 2 —J DCONMS O OAL- - Обозначение DCN(2) PHD(3) DCX(4) DC 2 DCONMS SDL LU LPR OAL LS STA 2 PL SSC(5> Th(6) SD 2 У DCT 068-021-14B-M8 (1) 6.80 6.80 7.40 13.90 14.00 20.9 31.7 43.10 88.14 45.0 90.0 1.24 6.8 M8 25.74 SR 34-508 T-7/51 KDCM-8 DCT 085-026-14B-M10 8.30 8.50 8.90 14.00 14.00 26.3 36.6 48.00 93.05 45.0 90.0 1.55 8.0 M10 30.55 SR 34-508 T-7/51 K DCM- 8 DCT 102-030-14B-M12 10.00 10.20 10.90 14.00 14.00 30.0 39.8 53.90 98.86 45.0 90.0 1.86 10.0 M12 33.76 SR 34-508 T-7/51 K DCM-10 DCT 120-035-16B-M14 12.00 12.00 12.90 16.00 16.00 34.9 45.1 60.20 108.18 48.0 90.0 2.18 12.0 M14 39.08 SR 34-508 T-7/51 K DCM-12 DCT 140-039-18B-M16 14.00 14.00 14.90 18.00 18.00 39.0 49.6 62.50 110.55 48.0 90.0 2.55 14.0 M16 43.55 SR 34-508 T-7/51 K DCM-14 DCT 175-042-20B-M20 17.30 17.50 17.90 21.00 20.00 42.0 53.0 66.20 116.18 50.0 90.0 3.18 17.0 M20 46.98 SR 34-508 T-7/51 K DCM-17 DCT 210-048-25B-M24 21.00 21.00 21.90 25.50 25.00 48.2 60.3 72.80 128.82 56.0 90.0 3.82 21.0 M24 54.32 SR 34-508 T-7/51 K DCM-21 Допуск отверстия: D+0.05 при обычных условиях обработки. Точность может быть выше или ниже, в зависимости от условий обработки. Руководство по эксплуатации и режимы резания см. стр. 612 (1) Снизить рекомендуемую подачу для свёрл DCT 6.8 мм на 10% (2) Минимальный диаметр ньютон на метр меньше, чем указано для сверла (3) Диаметр отверстия под резьбу (4) Максимальный диаметр (5) Размер посадочного гнезда (6) Используется для стандартных размеров резьбы Пластины и головки см. стр.: AOMT-Chamfering (611) IDI-SG (581) IDI-SK (581) Обозначение Размеры Прочный i- Твёрдый L W1 S EPSR IC1008 IC508 IC908 AOMT 060204-45DT 5.66 4.50 1.96 45.5 AOMT 060204-45HD (1) 5.66 4.50 1.96 45.5 AOMT 030204-N-45DT (2) 2.80 4.00 1.59 45.5 AOMT 030204-N-30DT (2) 4.00 4.00 1.59 30.5 Скорость резания зависит от используемой пластины (1) Для низкоуглеродистой стали (2) Для специально изготовленных инструментов 611 Свёрла со сменной режущей частью
