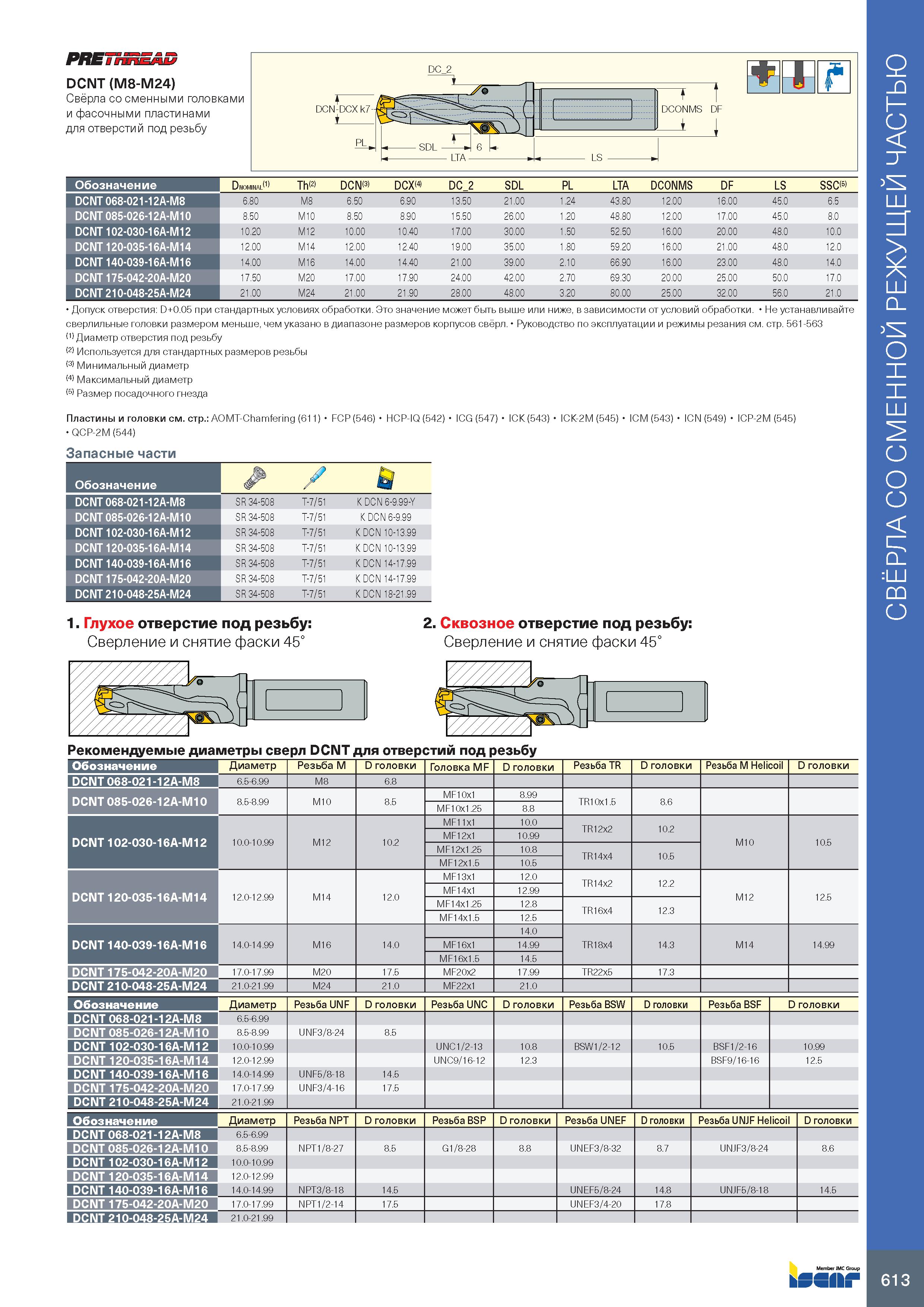

PRETi DCNT (M8-M24) Свёрла со сменными головками и фасонными пластинами для отверстий под резьбу Обозначение Dnominal(1) Th(2) DCN(3) DCX(4) DC 2 SDL PL LTA DCONMS DF LS SSC(5) DCNT 068-021-12A-M8 0 со 6 M8 6.50 6.90 13.50 21.00 1.24 43.80 12.00 16.00 45.0 6.5 DCNT 085-026-12A-M10 8.50 M10 8.50 8.90 15.50 26.00 1.20 48.80 12.00 17.00 45.0 8.0 DCNT 102-030-16A-M12 10.20 M12 10.00 10.40 17.00 30.00 1.50 52.50 16.00 20.00 48.0 10.0 DCNT 120-035-16A-M14 12.00 M14 12.00 12.40 19.00 35.00 1.80 59.20 16.00 21.00 48.0 12.0 DCNT 140-039-16A-M16 14.00 M16 14.00 14.40 21.00 39.00 2.10 66.90 16.00 23.00 48.0 14.0 DCNT 175-042-20A-M20 17.50 M20 17.00 17.90 24.00 42.00 2.70 69.30 20.00 25.00 50.0 17.0 DCNT 210-048-25A-M24 21.00 M24 21.00 21.90 28.00 48.00 3.20 80.00 25.00 32.00 56.0 21.0 Допуск отверстия: D+0.05 при стандартных условиях обработки. Это значение может быть выше или ниже, в зависимости от условий обработки. ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл. Руководство по эксплуатации и режимы резания см. стр. 561-563 (1) Диаметр отверстия под резьбу (2) Используется для стандартных размеров резьбы (3) Минимальный диаметр (4) Максимальный диаметр (5) Размер посадочного гнезда Пластины и головки см. стр.: AOMT-Chamfering (611) FCP (546) HCP-IQ (542) ICG (547) ICK (543) ICK-2M (545) ICM (543) ICN (549) ICP-2M (545) QCP-2M (544) Запасные части Обозначение & У £ DCNT 068-021-12A-M8 SR 34-508 T-7/51 K DCN 6-9.99-Y DCNT 085-026-12A-M10 SR 34-508 T-7/51 K DCN 6-9.99 DCNT 102-030-16A-M12 SR 34-508 T-7/51 K DCN 10-13.99 DCNT 120-035-16A-M14 SR 34-508 T-7/51 K DCN 10-13.99 DCNT 140-039-16A-M16 SR 34-508 T-7/51 K DCN 14-17.99 DCNT 175-042-20A-M20 SR 34-508 T-7/51 K DCN 14-17.99 DCNT 210-048-25A-M24 SR 34-508 T-7/51 K DCN 18-21.99 1. Глухое отверстие под резьбу: 2. Сквозное отверстие под резьбу: Сверление и снятие фаски 45° Сверление и снятие фаски 45° Рекомендуемые диаметры сверл DCNT для отверстий под резьбу Обозначение Диаметр Резьба М D головки Головка MF D головки Резьба TR D головки Резьба M Helicoil D головки DCNT 068-021-12A-M8 6.5-6.99 M8 6.8 DCNT 085-026-12A-M10 8.5-8.99 M10 8.5 MF10x1 8.99 TD Л Aw Л Г 8.6 MF10x1.25 8.8 1 R10xi.b DCNT 102-030-16A-M12 10.0-10.99 M12 10.2 MF11x1 10.0 10.2 M10 10.5 MF12x1 10.99 TR12x2 MF12x1.25 10.8 TD Л Л у/Л 10.5 MF12x1.5 10.5 1RI4x4 DCNT 120-035-16A-M14 12.0-12.99 M14 12.0 MF13x1 12.0 TD 1 /IvO 12.2 M12 12.5 MF14x1 12.99 1RI4x2 MF14x1.25 12.8 TD 1 CS//I 12.3 MF14x1.5 12.5 1Rlbx4 DCNT 140-039-16A-M16 14.0-14.99 M16 14.0 14.0 14.3 M14 14.99 MF16x1 14.99 TR18x4 MF16x1.5 14.5 DCNT 175-042-20A-M20 17.0-17.99 M20 17.5 MF20x2 17.99 TR22x5 17.3 DCNT 210-048-25A-M24 21.0-21.99 M24 21.0 MF22x1 21.0 Обозначение Диаметр Резьба UNF D головки Резьба UNC D головки Резьба BSW D головки Резьба BSF D головки DCNT 068-021-12A-M8 6.5-6.99 DCNT 085-026-12A-M10 8.5-8.99 UNF3/8-24 8.5 DCNT 102-030-16A-M12 10.0-10.99 UNC1/2-13 10.8 BSW1/2-12 10.5 BSF1/2-16 10.99 DCNT 120-035-16A-M14 12.0-12.99 UNC9/16-12 12.3 BSF9/16-16 12.5 DCNT 140-039-16A-M16 14.0-14.99 UNF5/8-18 14.5 DCNT 175-042-20A-M20 17.0-17.99 UNF3/4-16 17.5 DCNT 210-048-25A-M24 21.0-21.99 Обозначение Диаметр Резьба NPT D головки Резьба BSP D головки Резьба UNEF D головки Резьба UNJF Helicoil D головки DCNT 068-021-12A-M8 6.5-6.99 DCNT 085-026-12A-M10 8.5-8.99 NPT1/8-27 8.5 G1/8-28 8.8 UNEF3/8-32 8.7 UNJF3/8-24 8.6 DCNT 102-030-16A-M12 10.0-10.99 DCNT 120-035-16A-M14 12.0-12.99 DCNT 140-039-16A-M16 14.0-14.99 NPT3/8-18 14.5 UNEF5/8-24 14.8 UNJF5/8-18 14.5 DCNT 175-042-20A-M20 17.0-17.99 NPT1/2-14 17.5 UNEF3/4-20 17.8 DCNT 210-048-25A-M24 21.0-21.99 613 Свёрла со сменной режущей частью
