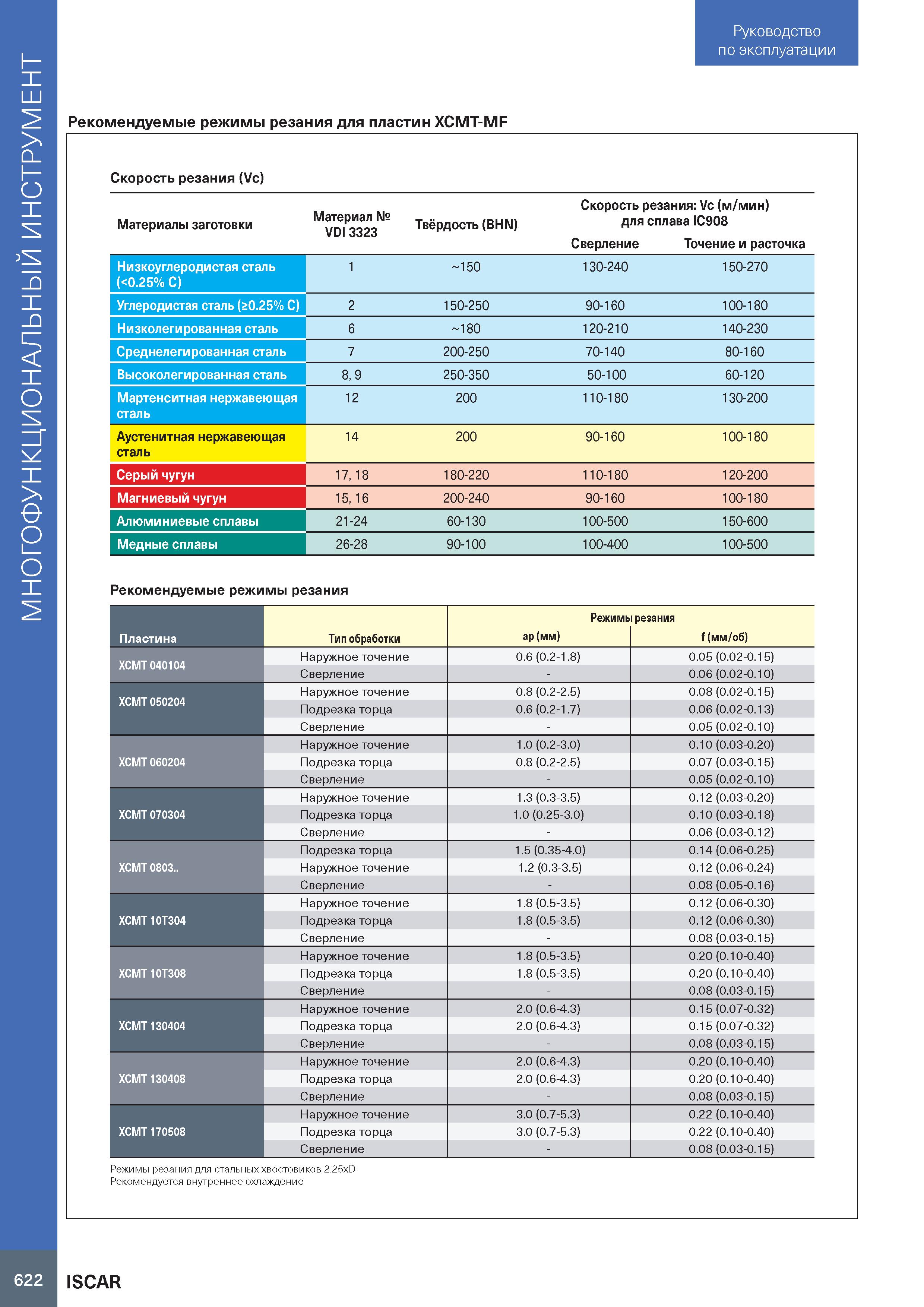

МНОГОФУНКЦИОНАЛЬНЫЙ ИНСТРУМЕНТ Руководство по эксплуатации Рекомендуемые режимы резания для пластин XCMT-MF Скорость резания (Vc) Скорость резания: Vc (м/мин) Материалы заготовки 3323 " Твёрдость (BHN) для сплава IC908 Сверление Точение и расточка Низкоуглеродистая сталь ( 0.25% C) 1 150 130-240 150-270 Углеродистая сталь (>0.25% C) 2 150-250 90-160 100-180 Низколегированная сталь 6 180 120-210 140-230 Среднелегированная сталь 7 200-250 70-140 80-160 Высоколегированная сталь 8, 9 250-350 50-100 60-120 Мартенситная нержавеющая сталь 12 200 110-180 130-200 Аустенитная нержавеющая сталь 14 200 90-160 100-180 Серый чугун 17, 18 180-220 110-180 120-200 Магниевый чугун 15, 16 200-240 90-160 100-180 Алюминиевые сплавы 21-24 60-130 100-500 150-600 Медные сплавы 26-28 90-100 100-400 100-500 Рекомендуемые режимы резания I Режимы резания Пластина Тип обработки ap (мм) f (мм/об) XCMT 040104 Наружное точение 0.6 (0.2-1.8) 0.05 (0.02-0.15) Сверление - 0.06 (0.02-0.10) Наружное точение 0.8 (0.2-2.5) 0.08 (0.02-0.15) XCMT 050204 Подрезка торца 0.6 (0.2-1.7) 0.06 (0.02-0.13) Сверление - 0.05 (0.02-0.10) Наружное точение 1.0 (0.2-3.0) 0.10 (0.03-0.20) XCMT 060204 Подрезка торца 0.8 (0.2-2.5) 0.07 (0.03-0.15) Сверление - 0.05 (0.02-0.10) Наружное точение 1.3 (0.3-3.5) 0.12 (0.03-0.20) XCMT 070304 Подрезка торца 1.0 (0.25-3.0) 0.10 (0.03-0.18) Сверление - 0.06 (0.03-0.12) Подрезка торца 1.5 (0.35-4.0) 0.14 (0.06-0.25) XCMT 0803.. Наружное точение 1.2 (0.3-3.5) 0.12 (0.06-0.24) Сверление - 0.08 (0.05-0.16) Наружное точение 1.8 (0.5-3.5) 0.12 (0.06-0.30) XCMT 10T304 Подрезка торца 1.8 (0.5-3.5) 0.12 (0.06-0.30) Сверление - 0.08 (0.03-0.15) Наружное точение 1.8 (0.5-3.5) 0.20 (0.10-0.40) XCMT 10T308 Подрезка торца 1.8 (0.5-3.5) 0.20 (0.10-0.40) Сверление - 0.08 (0.03-0.15) Наружное точение 2.0 (0.6-4.3) 0.15 (0.07-0.32) XCMT 130404 Подрезка торца 2.0 (0.6-4.3) 0.15 (0.07-0.32) Сверление - 0.08 (0.03-0.15) Наружное точение 2.0 (0.6-4.3) 0.20 (0.10-0.40) XCMT 130408 Подрезка торца 2.0 (0.6-4.3) 0.20 (0.10-0.40) Сверление - 0.08 (0.03-0.15) Наружное точение 3.0 (0.7-5.3) 0.22 (0.10-0.40) XCMT 170508 Подрезка торца 3.0 (0.7-5.3) 0.22 (0.10-0.40) Сверление - 0.08 (0.03-0.15) Режимы резания для стальных хвостовиков 2.25xD Рекомендуется внутреннее охлаждение 622 ISCAR
