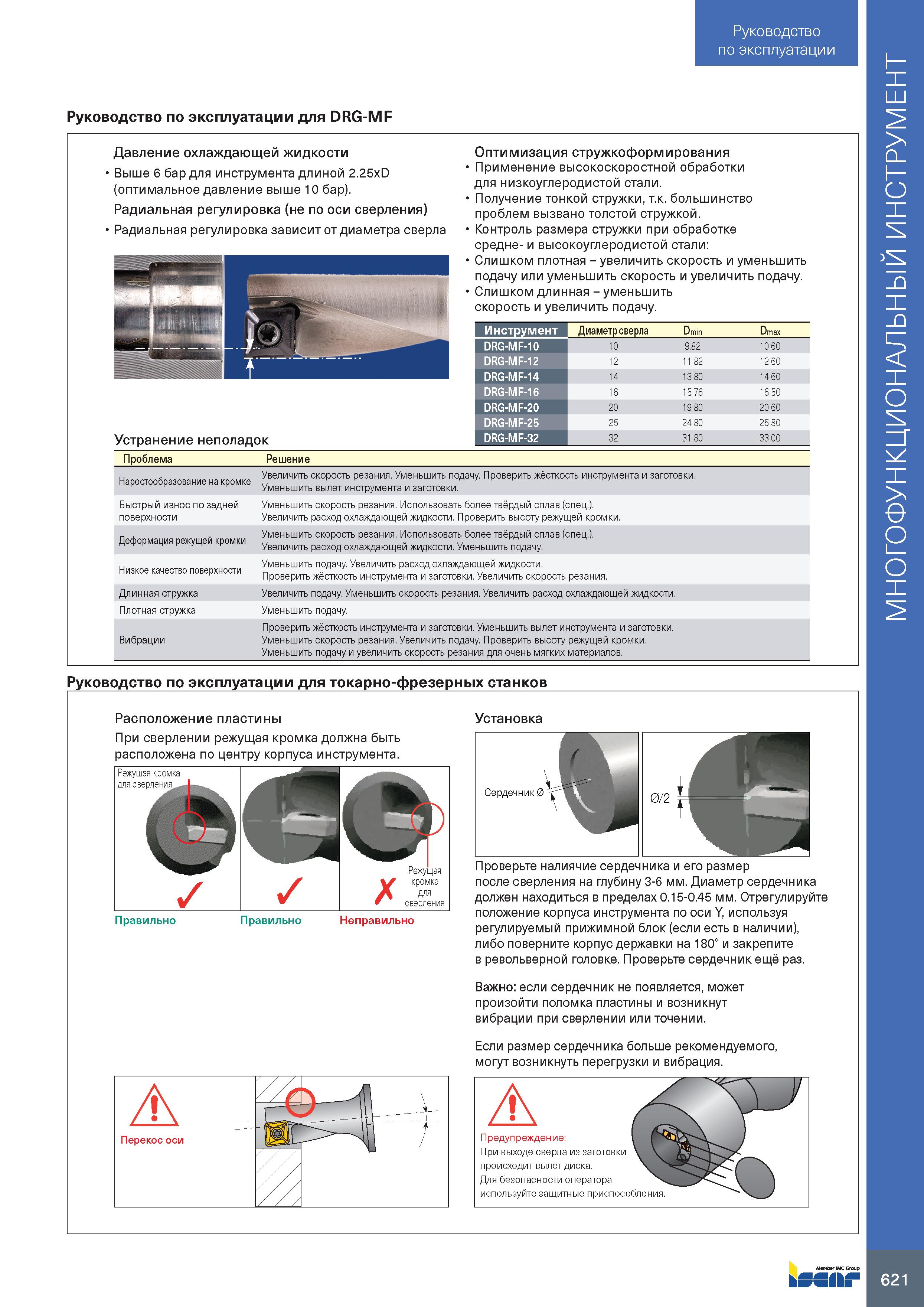

Руководство по эксплуатации Руководство по эксплуатации для DRG-MF Давление охлаждающей жидкости Выше 6 бар для инструмента длиной 2.25xD (оптимальное давление выше 10 бар). Радиальная регулировка (не по оси сверления) Радиальная регулировка зависит от диаметра сверла Оптимизация стружкоформирования Применение высокоскоростной обработки для низкоуглеродистой стали. Получение тонкой стружки, т.к. большинство проблем вызвано толстой стружкой. Контроль размера стружки при обработке средне- и высокоуглеродистой стали: Слишком плотная - увеличить скорость и уменьшить подачу или уменьшить скорость и увеличить подачу. Слишком длинная - уменьшить скорость и увеличить подачу. Устранение неполадок Диаметр сверла Dmin Dmax DRG-MF-10 10 9.82 10.60 DRG-MF-12 12 11.82 12.60 DRG-MF-14 14 13.80 14.60 DRG-MF-16 16 15.76 16.50 DRG-MF-20 20 19.80 20.60 DRG-MF-25 25 24.80 25.80 DRG-MF-32 32 31.80 33.00 Проблема Решение Наростообразование на кромке Увеличить скорость резания. Уменьшить подачу. Проверить жёсткость инструмента и заготовки. Уменьшить вылет инструмента и заготовки. Быстрый износ по задней поверхности Уменьшить скорость резания. Использовать более твёрдый сплав (спец.). Увеличить расход охлаждающей жидкости. Проверить высоту режущей кромки. Деформация режущей кромки Уменьшить скорость резания. Использовать более твёрдый сплав (спец.). Увеличить расход охлаждающей жидкости. Уменьшить подачу. Низкое качество поверхности Уменьшить подачу. Увеличить расход охлаждающей жидкости. Проверить жёсткость инструмента и заготовки. Увеличить скорость резания. Длинная стружка Увеличить подачу. Уменьшить скорость резания. Увеличить расход охлаждающей жидкости. Плотная стружка Уменьшить подачу. Вибрации Проверить жёсткость инструмента и заготовки. Уменьшить вылет инструмента и заготовки. Уменьшить скорость резания. Увеличить подачу. Проверить высоту режущей кромки. Уменьшить подачу и увеличить скорость резания для очень мягких материалов. Руководство по эксплуатации для токарно-фрезерных станков Расположение пластины При сверлении режущая кромка должна быть расположена по центру корпуса инструмента. Установка Правильно Правильно Неправильно после сверления на глубину 3-6 мм. Диаметр сердечника должен находиться в пределах 0.15-0.45 мм. Отрегулируйте положение корпуса инструмента по оси Y, используя регулируемый прижимной блок (если есть в наличии), либо поверните корпус державки на 180° и закрепите в револьверной головке. Проверьте сердечник ещё раз. Важно: если сердечник не появляется, может произойти поломка пластины и возникнут вибрации при сверлении или точении. Если размер сердечника больше рекомендуемого, могут возникнуть перегрузки и вибрация. Предупреждение: При выходе сверла из заготовки происходит вылет диска. Для безопасности оператора используйте защитные приспособления. kSSIfei 621 МНОГОФУНКЦИОНАЛЬНЫЙ ИНСТРУМЕНТ
