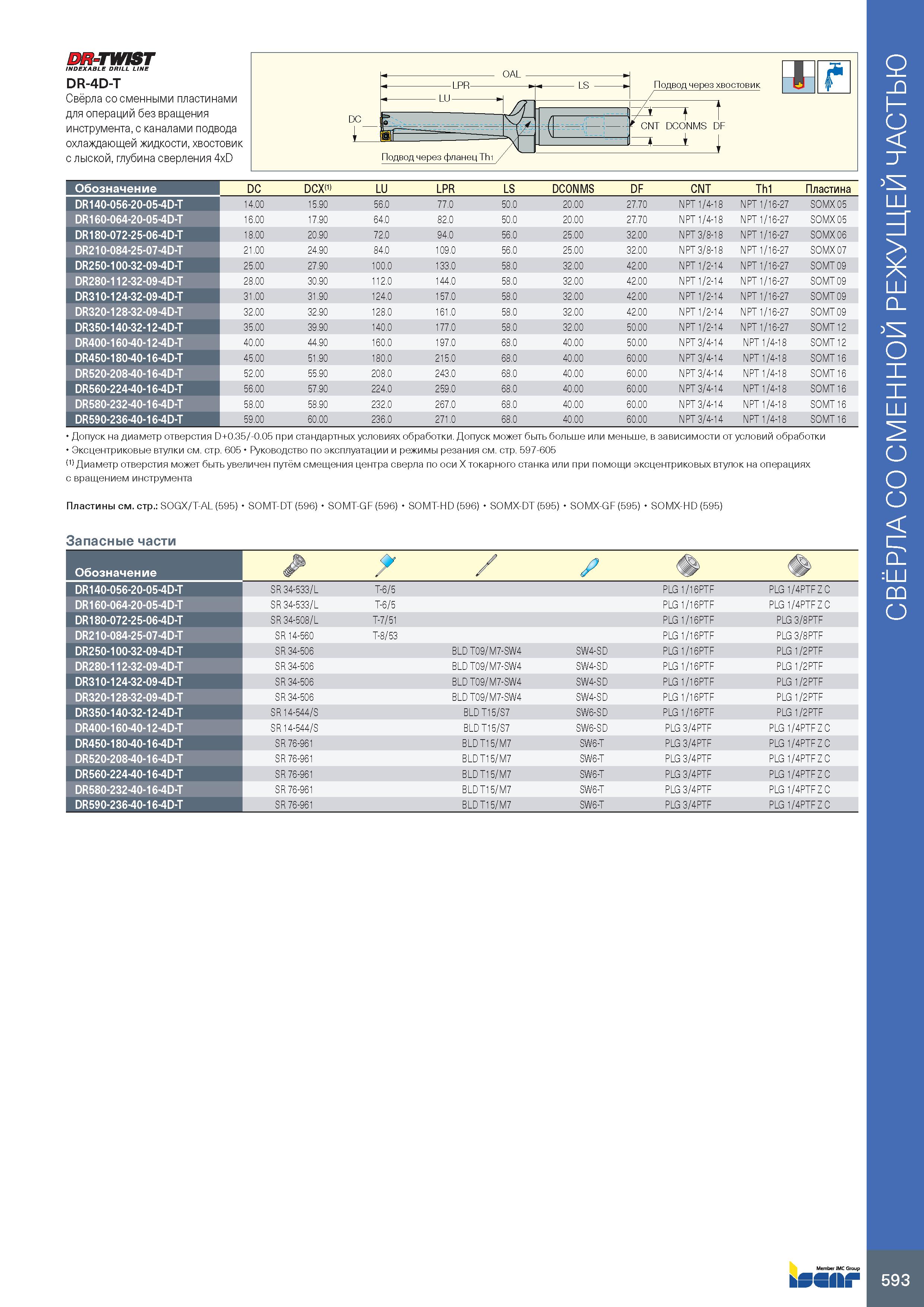

DR-TWIST INDEXABLE DRILL LINE DR-4D-T Свёрла со сменными пластинами для операций без вращения инструмента, с каналами подвода охлаждающей жидкости, хвостовик с лыской, глубина сверления 4xD Обозначение DC DCX(1) LU LPR LS DCONMS DF CNT Th1 Пластина DR140-056-20-05-4D-T 14.00 15.90 56.0 77.0 50.0 20.00 27.70 NPT 1/4-18 NPT 1/16-27 SOMX 05 DR160-064-20-05-4D-T 16.00 17.90 64.0 82.0 50.0 20.00 27.70 NPT 1/4-18 NPT 1/16-27 SOMX 05 DR180-072-25-06-4D-T 18.00 20.90 72.0 94.0 56.0 25.00 32.00 NPT 3/8-18 NPT 1/16-27 SOMX 06 DR210-084-25-07-4D-T 21.00 24.90 84.0 109.0 56.0 25.00 32.00 NPT 3/8-18 NPT 1/16-27 SOMX 07 DR250-100-32-09-4D-T 25.00 27.90 100.0 133.0 58.0 32.00 42.00 NPT 1/2-14 NPT 1/16-27 SOMT 09 DR280-112-32-09-4D-T 28.00 30.90 112.0 144.0 58.0 32.00 42.00 NPT 1/2-14 NPT 1/16-27 SOMT 09 DR310-124-32-09-4D-T 31.00 31.90 124.0 157.0 58.0 32.00 42.00 NPT 1/2-14 NPT 1/16-27 SOMT 09 DR320-128-32-09-4D-T 32.00 32.90 128.0 161.0 58.0 32.00 42.00 NPT 1/2-14 NPT 1/16-27 SOMT 09 DR350-140-32-12-4D-T 35.00 39.90 140.0 177.0 58.0 32.00 50.00 NPT 1/2-14 NPT 1/16-27 SOMT 12 DR400-160-40-12-4D-T 40.00 44.90 160.0 197.0 68.0 40.00 50.00 NPT 3/4-14 NPT 1/4-18 SOMT 12 DR450-180-40-16-4D-T 45.00 51.90 180.0 215.0 68.0 40.00 60.00 NPT 3/4-14 NPT 1/4-18 SOMT 16 DR520-208-40-16-4D-T 52.00 55.90 208.0 243.0 68.0 40.00 60.00 NPT 3/4-14 NPT 1/4-18 SOMT 16 DR560-224-40-16-4D-T 56.00 57.90 224.0 259.0 68.0 40.00 60.00 NPT 3/4-14 NPT 1/4-18 SOMT 16 DR580-232-40-16-4D-T 58.00 58.90 232.0 267.0 68.0 40.00 60.00 NPT 3/4-14 NPT 1/4-18 SOMT 16 DR590-236-40-16-4D-T 59.00 60.00 236.0 271.0 68.0 40.00 60.00 NPT 3/4-14 NPT 1/4-18 SOMT 16 Допуск на диаметр отверстия D+0.35/-0.05 при стандартных условиях обработки. Допуск может быть больше или меньше, в зависимости от условий обработки Эксцентриковые втулки см. стр. 605 Руководство по эксплуатации и режимы резания см. стр. 597-605 (1) Диаметр отверстия может быть увеличен путём смещения центра сверла по оси X токарного станка или при помощи эксцентриковых втулок на операциях с вращением инструмента Пластины см. стр.: SOGX/T-AL (595) SOMT-DT (596) SOMT-GF (596) SOMT-HD (596) SOMX-DT (595) SOMX-GF (595) SOMX-HD (595) Запасные части Обозначение /' / DR140-056-20-05-4D-T SR 34-533/L T-6/5 PLG 1/16PTF PLG 1/4PTF Z C DR160-064-20-05-4D-T SR 34-533/L T-6/5 PLG 1/16PTF PLG 1/4PTF Z C DR180-072-25-06-4D-T SR 34-508/L T-7/51 PLG 1/16PTF PLG 3/8PTF DR210-084-25-07-4D-T SR 14-560 T-8/53 PLG 1/16PTF PLG 3/8PTF DR250-100-32-09-4D-T SR 34-506 BLD T09/M7-SW4 SW4-SD PLG 1/16PTF PLG 1/2PTF DR280-112-32-09-4D-T SR 34-506 BLD T09/M7-SW4 SW4-SD PLG 1/16PTF PLG 1/2PTF DR310-124-32-09-4D-T SR 34-506 BLD T09/M7-SW4 SW4-SD PLG 1/16PTF PLG 1/2PTF DR320-128-32-09-4D-T SR 34-506 BLD T09/M7-SW4 SW4-SD PLG 1/16PTF PLG 1/2PTF DR350-140-32-12-4D-T SR 14-544/S BLD T15/S7 SW6-SD PLG 1/16PTF PLG 1/2PTF DR400-160-40-12-4D-T SR 14-544/S BLD T15/S7 SW6-SD PLG 3/4PTF PLG 1/4PTF Z C DR450-180-40-16-4D-T SR 76-961 BLD T15/M7 SW6-T PLG 3/4PTF PLG 1/4PTF Z C DR520-208-40-16-4D-T SR 76-961 BLD T15/M7 SW6-T PLG 3/4PTF PLG 1/4PTF Z C DR560-224-40-16-4D-T SR 76-961 BLD T15/M7 SW6-T PLG 3/4PTF PLG 1/4PTF Z C DR580-232-40-16-4D-T SR 76-961 BLD T15/M7 SW6-T PLG 3/4PTF PLG 1/4PTF Z C DR590-236-40-16-4D-T SR 76-961 BLD T15/M7 SW6-T PLG 3/4PTF PLG 1/4PTF Z C 593 Свёрла со сменной режущей частью
