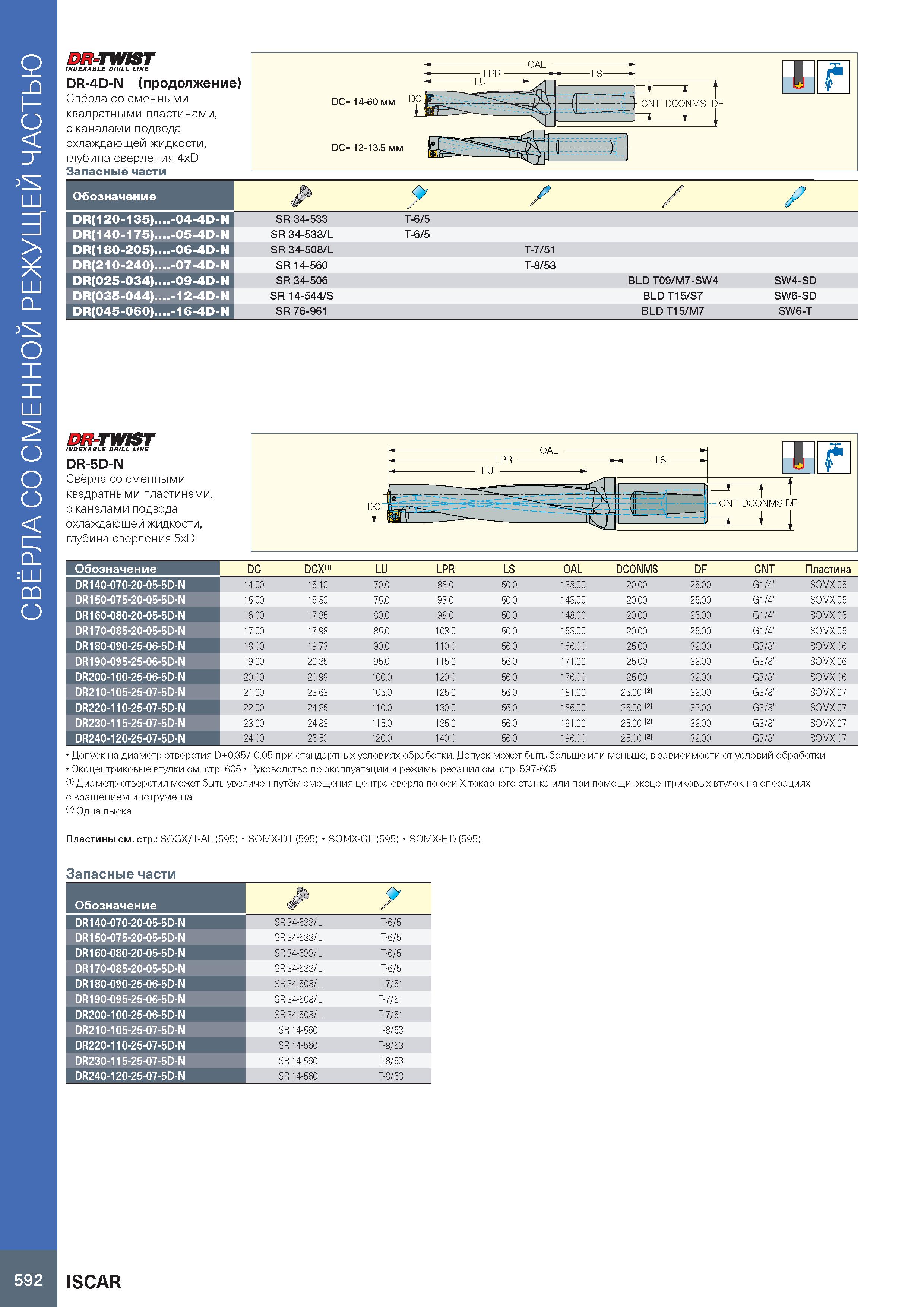

Свёрла со сменной режущей частью DR-TWIST INDEXABLE DRILL LINE DR-4D-N (продолжение) Свёрла со сменными квадратными пластинами, с каналами подвода охлаждающей жидкости, глубина сверления 4xD Запасные части DC= 14-60 мм DC= 12-13.5 мм т f Т CNT DCONMS DF fa O D Обозначение & V / DR(120-135).. .-04-4D-N SR 34-533 T-6/5 DR(140-175).. .-05-4D-N SR 34-533/L T-6/5 DR(180-205).. .-06-4D-N SR 34-508/L T-7/51 DR(210-240).. .-07-4D-N SR 14-560 T-8/53 DR(025-034).. .-09-4D-N SR 34-506 BLD T09/M7-SW4 SW4-SD DR(035-044).. ..-12-4D-N SR 14-544/S BLD T15/S7 SW6-SD DR(045-060).. ..-16-4D-N SR 76-961 BLD T15/M7 SW6-T DR-TWIST INDEXABLE DRILL LINE DR-5D-N Свёрла со сменными квадратными пластинами, с каналами подвода охлаждающей жидкости, глубина сверления 5xD H- OAL - - t + t LPR- LU - -LS- CNT DCONMS DF i Обозначение DC DCX(1) LU LPR LS OAL DCONMS DF CNT Пластина DR140-070-20-05-5D-N 14.00 16.10 70.0 88.0 50.0 138.00 20.00 25.00 G1/4 SOMX 05 DR150-075-20-05-5D-N 15.00 16.80 75.0 93.0 50.0 143.00 20.00 25.00 G1/4 SOMX 05 DR160-080-20-05-5D-N 16.00 17.35 80.0 98.0 50.0 148.00 20.00 25.00 G1/4 SOMX 05 DR170-085-20-05-5D-N 17.00 17.98 85.0 103.0 50.0 153.00 20.00 25.00 G1/4 SOMX 05 DR180-090-25-06-5D-N 18.00 19.73 90.0 110.0 56.0 166.00 25.00 32.00 G3/8 SOMX 06 DR190-095-25-06-5D-N 19.00 20.35 95.0 115.0 56.0 171.00 25.00 32.00 G3/8 SOMX 06 DR200-100-25-06-5D-N 20.00 20.98 100.0 120.0 56.0 176.00 25.00 32.00 G3/8 SOMX 06 DR210-105-25-07-5D-N 21.00 23.63 105.0 125.0 56.0 181.00 25.00 (2) 32.00 G3/8 SOMX 07 DR220-110-25-07-5D-N 22.00 24.25 110.0 130.0 56.0 186.00 25.00 (2) 32.00 G3/8 SOMX 07 DR230-115-25-07-5D-N 23.00 24.88 115.0 135.0 56.0 191.00 25.00 (2) 32.00 G3/8 SOMX 07 DR240-120-25-07-5D-N 24.00 25.50 120.0 140.0 56.0 196.00 25.00 (2) 32.00 G3/8 SOMX 07 Допуск на диаметр отверстия D+0.35/-0.05 при стандартных условиях обработки. Допуск может быть больше или меньше, в зависимости от условий обработки Эксцентриковые втулки см. стр. 605 Руководство по эксплуатации и режимы резания см. стр. 597-605 (1) Диаметр отверстия может быть увеличен путём смещения центра сверла по оси X токарного станка или при помощи эксцентриковых втулок на операциях с вращением инструмента (2) Одна лыска Пластины см. стр.: SOGX/T-AL (595) SOMX-DT (595) SOMX-GF (595) SOMX-HD (595) Запасные части Обозначение DR140-070-20-05-5D-N SR 34-533/L T-6/5 DR150-075-20-05-5D-N SR 34-533/L T-6/5 DR160-080-20-05-5D-N SR 34-533/L T-6/5 DR170-085-20-05-5D-N SR 34-533/L T-6/5 DR180-090-25-06-5D-N SR 34-508/L T-7/51 DR190-095-25-06-5D-N SR 34-508/L T-7/51 DR200-100-25-06-5D-N SR 34-508/L T-7/51 DR210-105-25-07-5D-N SR 14-560 T-8/53 DR220-110-25-07-5D-N SR 14-560 T-8/53 DR230-115-25-07-5D-N SR 14-560 T-8/53 DR240-120-25-07-5D-N SR 14-560 T-8/53 592 ISCAR
