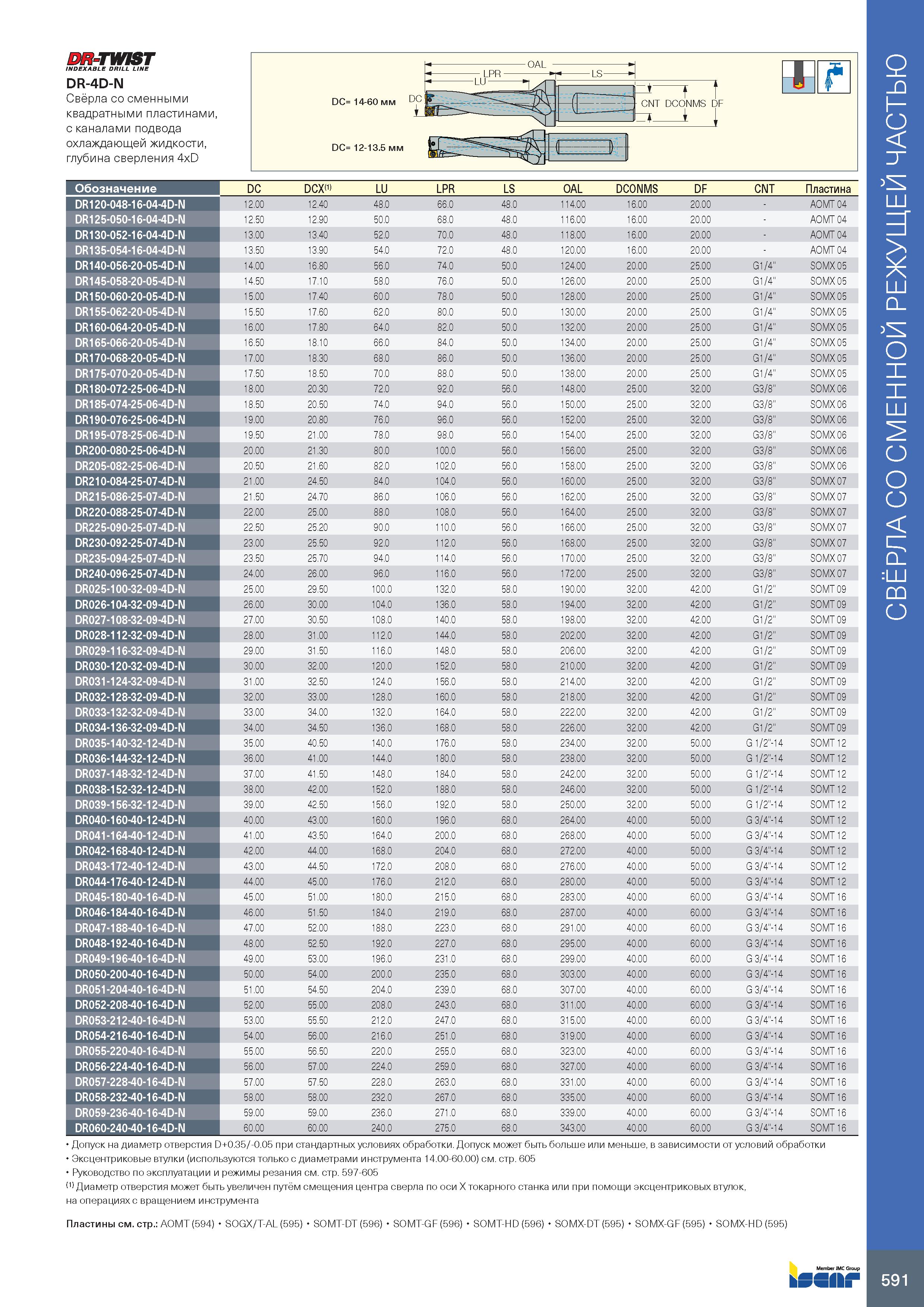

DR-TWIST INDEXABLE DRILL LINE DR-4D-N Свёрла со сменными квадратными пластинами, с каналами подвода охлаждающей жидкости, глубина сверления 4xD Обозначение DC DCX(1) LU LPR LS OAL DCONMS DF CNT Пластина DR120-048-16-04-4D-N 12.00 12.40 48.0 66.0 48.0 114.00 16.00 20.00 AOMT 04 DR125-050-16-04-4D-N 12.50 12.90 50.0 68.0 48.0 116.00 16.00 20.00 AOMT 04 DR130-052-16-04-4D-N 13.00 13.40 52.0 70.0 48.0 118.00 16.00 20.00 AOMT 04 DR135-054-16-04-4D-N 13.50 13.90 54.0 72.0 48.0 120.00 16.00 20.00 AOMT 04 DR140-056-20-05-4D-N 14.00 16.80 56.0 74.0 50.0 124.00 20.00 25.00 G1/4 SOMX 05 DR145-058-20-05-4D-N 14.50 17.10 58.0 76.0 50.0 126.00 20.00 25.00 G1/4 SOMX 05 DR150-060-20-05-4D-N 15.00 17.40 60.0 78.0 50.0 128.00 20.00 25.00 G1/4 SOMX 05 DR155-062-20-05-4D-N 15.50 17.60 62.0 80.0 50.0 130.00 20.00 25.00 G1/4 SOMX 05 DR160-064-20-05-4D-N 16.00 17.80 64.0 82.0 50.0 132.00 20.00 25.00 G1/4 SOMX 05 DR165-066-20-05-4D-N 16.50 18.10 66.0 84.0 50.0 134.00 20.00 25.00 G1/4 SOMX 05 DR170-068-20-05-4D-N 17.00 18.30 68.0 86.0 50.0 136.00 20.00 25.00 G1/4 SOMX 05 DR175-070-20-05-4D-N 17.50 18.50 70.0 88.0 50.0 138.00 20.00 25.00 G1/4 SOMX 05 DR180-072-25-06-4D-N 18.00 20.30 72.0 92.0 56.0 148.00 25.00 32.00 G3/8 SOMX 06 DR185-074-25-06-4D-N 18.50 20.50 74.0 94.0 56.0 150.00 25.00 32.00 G3/8 SOMX 06 DR190-076-25-06-4D-N 19.00 20.80 76.0 96.0 56.0 152.00 25.00 32.00 G3/8 SOMX 06 DR195-078-25-06-4D-N 19.50 21.00 78.0 98.0 56.0 154.00 25.00 32.00 G3/8 SOMX 06 DR200-080-25-06-4D-N 20.00 21.30 80.0 100.0 56.0 156.00 25.00 32.00 G3/8 SOMX 06 DR205-082-25-06-4D-N 20.50 21.60 82.0 102.0 56.0 158.00 25.00 32.00 G3/8 SOMX 06 DR210-084-25-07-4D-N 21.00 24.50 84.0 104.0 56.0 160.00 25.00 32.00 G3/8 SOMX 07 DR215-086-25-07-4D-N 21.50 24.70 86.0 106.0 56.0 162.00 25.00 32.00 G3/8 SOMX 07 DR220-088-25-07-4D-N 22.00 25.00 88.0 108.0 56.0 164.00 25.00 32.00 G3/8 SOMX 07 DR225-090-25-07-4D-N 22.50 25.20 90.0 110.0 56.0 166.00 25.00 32.00 G3/8 SOMX 07 DR230-092-25-07-4D-N 23.00 25.50 92.0 112.0 56.0 168.00 25.00 32.00 G3/8 SOMX 07 DR235-094-25-07-4D-N 23.50 25.70 94.0 114.0 56.0 170.00 25.00 32.00 G3/8 SOMX 07 DR240-096-25-07-4D-N 24.00 26.00 96.0 116.0 56.0 172.00 25.00 32.00 G3/8 SOMX 07 DR025-100-32-09-4D-N 25.00 29.50 100.0 132.0 58.0 190.00 32.00 42.00 G1/2 SOMT 09 DR026-104-32-09-4D-N 26.00 30.00 104.0 136.0 58.0 194.00 32.00 42.00 G1/2 SOMT 09 DR027-108-32-09-4D-N 27.00 30.50 108.0 140.0 58.0 198.00 32.00 42.00 G1/2 SOMT 09 DR028-112-32-09-4D-N 28.00 31.00 112.0 144.0 58.0 202.00 32.00 42.00 G1/2 SOMT 09 DR029-116-32-09-4D-N 29.00 31.50 116.0 148.0 58.0 206.00 32.00 42.00 G1/2 SOMT 09 DR030-120-32-09-4D-N 30.00 32.00 120.0 152.0 58.0 210.00 32.00 42.00 G1/2 SOMT 09 DR031-124-32-09-4D-N 31.00 32.50 124.0 156.0 58.0 214.00 32.00 42.00 G1/2 SOMT 09 DR032-128-32-09-4D-N 32.00 33.00 128.0 160.0 58.0 218.00 32.00 42.00 G1/2 SOMT 09 DR033-132-32-09-4D-N 33.00 34.00 132.0 164.0 58.0 222.00 32.00 42.00 G1/2 SOMT 09 DR034-136-32-09-4D-N 34.00 34.50 136.0 168.0 58.0 226.00 32.00 42.00 G1/2 SOMT 09 DR035-140-32-12-4D-N 35.00 40.50 140.0 176.0 58.0 234.00 32.00 50.00 G 1/2 14 SOMT 12 DR036-144-32-12-4D-N 36.00 41.00 144.0 180.0 58.0 238.00 32.00 50.00 G 1/2 14 SOMT 12 DR037-148-32-12-4D-N 37.00 41.50 148.0 184.0 58.0 242.00 32.00 50.00 G 1/2 14 SOMT 12 DR038-152-32-12-4D-N 38.00 42.00 152.0 188.0 58.0 246.00 32.00 50.00 G 1/2 14 SOMT 12 DR039-156-32-12-4D-N 39.00 42.50 156.0 192.0 58.0 250.00 32.00 50.00 G 1/2 14 SOMT 12 DR040-160-40-12-4D-N 40.00 43.00 160.0 196.0 68.0 264.00 40.00 50.00 G 3/4 14 SOMT 12 DR041-164-40-12-4D-N 41.00 43.50 164.0 200.0 68.0 268.00 40.00 50.00 G 3/4 14 SOMT 12 DR042-168-40-12-4D-N 42.00 44.00 168.0 204.0 68.0 272.00 40.00 50.00 G 3/4 14 SOMT 12 DR043-172-40-12-4D-N 43.00 44.50 172.0 208.0 68.0 276.00 40.00 50.00 G 3/4 14 SOMT 12 DR044-176-40-12-4D-N 44.00 45.00 176.0 212.0 68.0 280.00 40.00 50.00 G 3/4 14 SOMT 12 DR045-180-40-16-4D-N 45.00 51.00 180.0 215.0 68.0 283.00 40.00 60.00 G 3/4 14 SOMT 16 DR046-184-40-16-4D-N 46.00 51.50 184.0 219.0 68.0 287.00 40.00 60.00 G 3/4 14 SOMT 16 DR047-188-40-16-4D-N 47.00 52.00 188.0 223.0 68.0 291.00 40.00 60.00 G 3/4 14 SOMT 16 DR048-192-40-16-4D-N 48.00 52.50 192.0 227.0 68.0 295.00 40.00 60.00 G 3/4 14 SOMT 16 DR049-196-40-16-4D-N 49.00 53.00 196.0 231.0 68.0 299.00 40.00 60.00 G 3/4 14 SOMT 16 DR050-200-40-16-4D-N 50.00 54.00 200.0 235.0 68.0 303.00 40.00 60.00 G 3/4' 14 SOMT 16 DR051-204-40-16-4D-N 51.00 54.50 204.0 239.0 68.0 307.00 40.00 60.00 G 3/4' 14 SOMT 16 DR052-208-40-16-4D-N 52.00 55.00 208.0 243.0 68.0 311.00 40.00 60.00 G 3/4' 14 SOMT 16 DR053-212-40-16-4D-N 53.00 55.50 212.0 247.0 68.0 315.00 40.00 60.00 G 3/4' 14 SOMT 16 DR054-216-40-16-4D-N 54.00 56.00 216.0 251.0 68.0 319.00 40.00 60.00 G 3/4' 14 SOMT 16 DR055-220-40-16-4D-N 55.00 56.50 220.0 255.0 68.0 323.00 40.00 60.00 G 3/4' 14 SOMT 16 DR056-224-40-16-4D-N 56.00 57.00 224.0 259.0 68.0 327.00 40.00 60.00 G 3/4' 14 SOMT 16 DR057-228-40-16-4D-N 57.00 57.50 228.0 263.0 68.0 331.00 40.00 60.00 G 3/4' 14 SOMT 16 DR058-232-40-16-4D-N 58.00 58.00 232.0 267.0 68.0 335.00 40.00 60.00 G 3/4' 14 SOMT 16 DR059-236-40-16-4D-N 59.00 59.00 236.0 271.0 68.0 339.00 40.00 60.00 G 3/4' 14 SOMT 16 DR060-240-40-16-4D-N 60.00 60.00 240.0 275.0 68.0 343.00 40.00 60.00 G 3/4' 14 SOMT 16 Допуск на диаметр отверстия D+0.35/-0.05 при стандартных условиях обработки. Допуск может быть больше или меньше, в зависимости от условий обработки Эксцентриковые втулки (используются только с диаметрами инструмента 14.00-60.00) см. стр. 605 Руководство по эксплуатации и режимы резания см. стр. 597-605 (1) Диаметр отверстия может быть увеличен путём смещения центра сверла по оси X токарного станка или при помощи эксцентриковых втулок, на операциях с вращением инструмента Пластины см. стр.: AOMT(594) SOGX/T-AL (595) SOMT-DT (596) SOMT-GF (596) SOMT-HD (596) SOMX-DT (595) SOMX-GF (595) SOMX-HD (595) bSSflkf 591 Свёрла со сменной режущей частью
