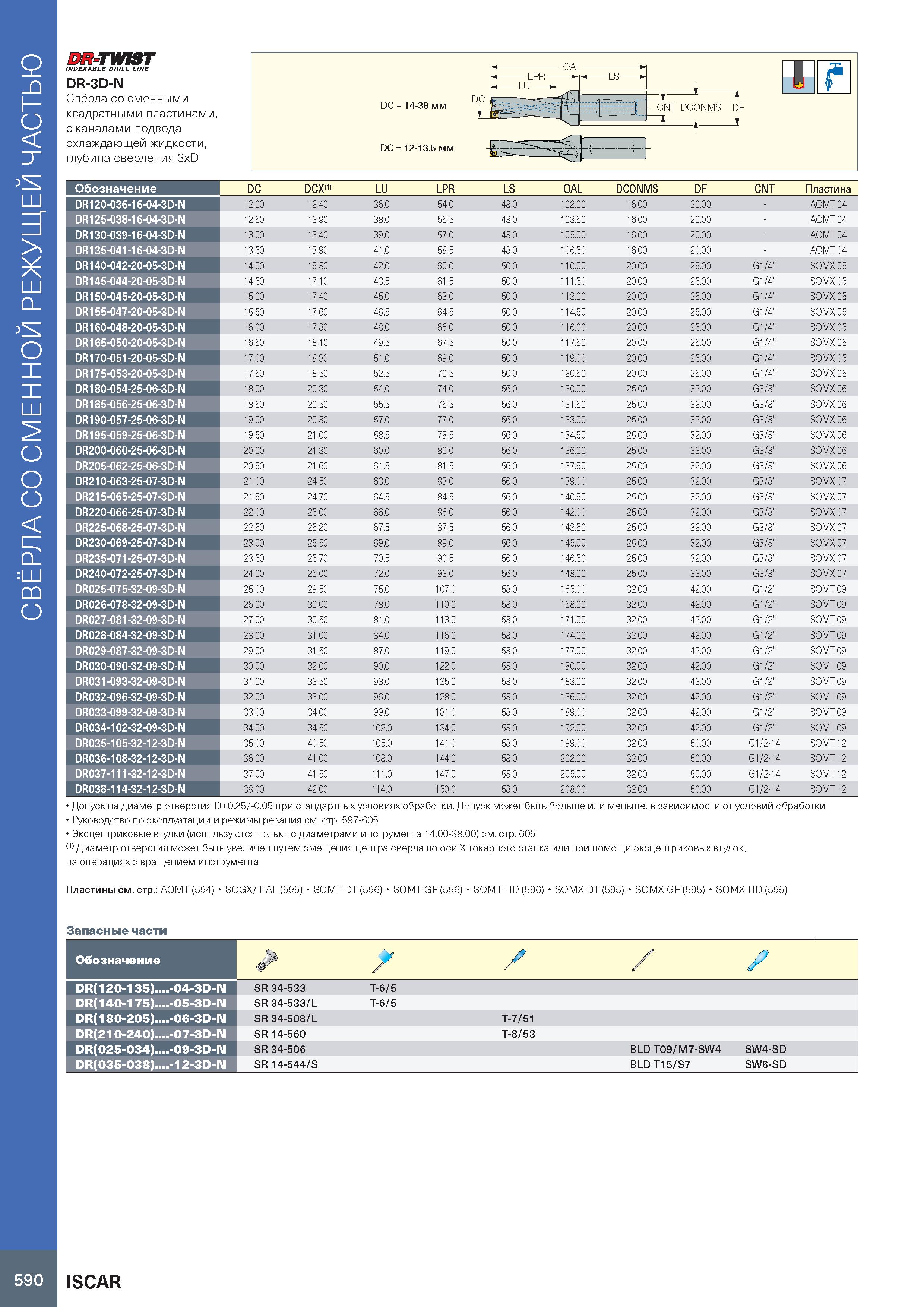

Свёрла со сменной режущей частью DR-TWIST INDEXABLE DRILL LINE DR-3D-N Свёрла со сменными квадратными пластинами, с каналами подвода охлаждающей жидкости, глубина сверления 3xD Обозначение DC DCX(1) LU LPR LS OAL DCONMS DF CNT Пластина DR120-036-16-04-3D-N 12.00 12.40 36.0 54.0 48.0 102.00 16.00 20.00 AOMT 04 DR125-038-16-04-3D-N 12.50 12.90 38.0 55.5 48.0 103.50 16.00 20.00 AOMT 04 DR130-039-16-04-3D-N 13.00 13.40 39.0 57.0 48.0 105.00 16.00 20.00 AOMT 04 DR135-041-16-04-3D-N 13.50 13.90 41.0 58.5 48.0 106.50 16.00 20.00 AOMT 04 DR140-042-20-05-3D-N 14.00 16.80 42.0 60.0 50.0 110.00 20.00 25.00 G1/4 SOMX 05 DR145-044-20-05-3D-N 14.50 17.10 43.5 61.5 50.0 111.50 20.00 25.00 G1/4 SOMX 05 DR150-045-20-05-3D-N 15.00 17.40 45.0 63.0 50.0 113.00 20.00 25.00 G1/4 SOMX 05 DR155-047-20-05-3D-N 15.50 17.60 46.5 64.5 50.0 114.50 20.00 25.00 G1/4 SOMX 05 DR160-048-20-05-3D-N 16.00 17.80 48.0 66.0 50.0 116.00 20.00 25.00 G1/4 SOMX 05 DR165-050-20-05-3D-N 16.50 18.10 49.5 67.5 50.0 117.50 20.00 25.00 G1/4 SOMX 05 DR170-051-20-05-3D-N 17.00 18.30 51.0 69.0 50.0 119.00 20.00 25.00 G1/4 SOMX 05 DR175-053-20-05-3D-N 17.50 18.50 52.5 70.5 50.0 120.50 20.00 25.00 G1/4 SOMX 05 DR180-054-25-06-3D-N 18.00 20.30 54.0 74.0 56.0 130.00 25.00 32.00 G3/8 SOMX 06 DR185-056-25-06-3D-N 18.50 20.50 55.5 75.5 56.0 131.50 25.00 32.00 G3/8 SOMX 06 DR190-057-25-06-3D-N 19.00 20.80 57.0 77.0 56.0 133.00 25.00 32.00 G3/8 SOMX 06 DR195-059-25-06-3D-N 19.50 21.00 58.5 78.5 56.0 134.50 25.00 32.00 G3/8 SOMX 06 DR200-060-25-06-3D-N 20.00 21.30 60.0 80.0 56.0 136.00 25.00 32.00 G3/8 SOMX 06 DR205-062-25-06-3D-N 20.50 21.60 61.5 81.5 56.0 137.50 25.00 32.00 G3/8 SOMX 06 DR210-063-25-07-3D-N 21.00 24.50 63.0 83.0 56.0 139.00 25.00 32.00 G3/8 SOMX 07 DR215-065-25-07-3D-N 21.50 24.70 64.5 84.5 56.0 140.50 25.00 32.00 G3/8 SOMX 07 DR220-066-25-07-3D-N 22.00 25.00 66.0 86.0 56.0 142.00 25.00 32.00 G3/8 SOMX 07 DR225-068-25-07-3D-N 22.50 25.20 67.5 87.5 56.0 143.50 25.00 32.00 G3/8 SOMX 07 DR230-069-25-07-3D-N 23.00 25.50 69.0 89.0 56.0 145.00 25.00 32.00 G3/8 SOMX 07 DR235-071-25-07-3D-N 23.50 25.70 70.5 90.5 56.0 146.50 25.00 32.00 G3/8 SOMX 07 DR240-072-25-07-3D-N 24.00 26.00 72.0 92.0 56.0 148.00 25.00 32.00 G3/8 SOMX 07 DR025-075-32-09-3D-N 25.00 29.50 75.0 107.0 58.0 165.00 32.00 42.00 G1/2 SOMT 09 DR026-078-32-09-3D-N 26.00 30.00 78.0 110.0 58.0 168.00 32.00 42.00 G1/2 SOMT 09 DR027-081-32-09-3D-N 27.00 30.50 81.0 113.0 58.0 171.00 32.00 42.00 G1/2 SOMT 09 DR028-084-32-09-3D-N 28.00 31.00 84.0 116.0 58.0 174.00 32.00 42.00 G1/2 SOMT 09 DR029-087-32-09-3D-N 29.00 31.50 87.0 119.0 58.0 177.00 32.00 42.00 G1/2 SOMT 09 DR030-090-32-09-3D-N 30.00 32.00 90.0 122.0 58.0 180.00 32.00 42.00 G1/2 SOMT 09 DR031-093-32-09-3D-N 31.00 32.50 93.0 125.0 58.0 183.00 32.00 42.00 G1/2 SOMT 09 DR032-096-32-09-3D-N 32.00 33.00 96.0 128.0 58.0 186.00 32.00 42.00 G1/2 SOMT 09 DR033-099-32-09-3D-N 33.00 34.00 99.0 131.0 58.0 189.00 32.00 42.00 G1/2 SOMT 09 DR034-102-32-09-3D-N 34.00 34.50 102.0 134.0 58.0 192.00 32.00 42.00 G1/2 SOMT 09 DR035-105-32-12-3D-N 35.00 40.50 105.0 141.0 58.0 199.00 32.00 50.00 G1/2-14 SOMT 12 DR036-108-32-12-3D-N 36.00 41.00 108.0 144.0 58.0 202.00 32.00 50.00 G1/2-14 SOMT 12 DR037-111-32-12-3D-N 37.00 41.50 111.0 147.0 58.0 205.00 32.00 50.00 G1/2-14 SOMT 12 DR038-114-32-12-3D-N 38.00 42.00 114.0 150.0 58.0 208.00 32.00 50.00 G1/2-14 SOMT 12 Допуск на диаметр отверстия D+0.25/-0.05 при стандартных условиях обработки. Допуск может быть больше или меньше, в зависимости от условий обработки Руководство по эксплуатации и режимы резания см. стр. 597-605 Эксцентриковые втулки (используются только с диаметрами инструмента 14.00-38.00) см. стр. 605 (1) Диаметр отверстия может быть увеличен путем смещения центра сверла по оси X токарного станка или при помощи эксцентриковых втулок, на операциях с вращением инструмента Пластины см. стр.: AOMT(594) SOGX/T-AL (595) SOMT-DT (596) SOMT-GF (596) SOMT-HD (596) SOMX-DT (595) SOMX-GF (595) SOMX-HD (595) Запасные части Обозначение V У / DR(120-135).. .-04-3D-N SR 34-533 T-6/5 DR(140-175).. .-05-3D-N SR 34-533/L T-6/5 DR(180-205).. .-06-3D-N SR 34-508/L T-7/51 DR(210-240).. .-07-3D-N SR 14-560 T-8/53 DR(025-034).. .-09-3D-N SR 34-506 BLD T09/M7-SW4 SW4-SD DR(035-038).. .-12-3D-N SR 14-544/S BLD T15/S7 SW6-SD 590 ISCAR
