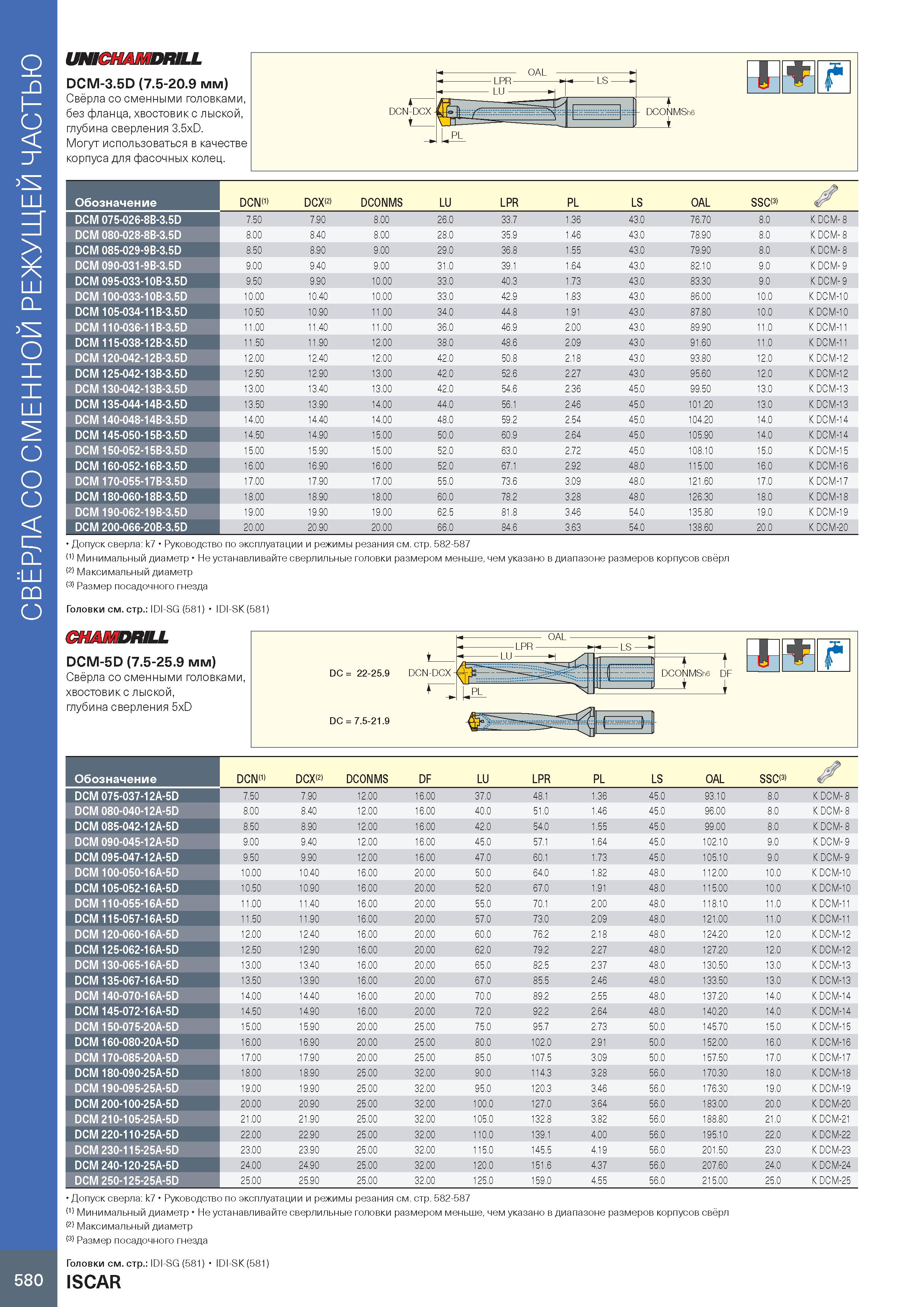

Свёрла со сменной режущей частью UNICHAMDRILL DCM-3.5D (7.5-20.9 мм) Свёрла со сменными головками, без фланца, хвостовик с лыской, глубина сверления 3.5xD. Могут использоваться в качестве корпуса для фасочных колец. DCN(1) DCX(2) DCONMS LU LPR PL LS OAL SSC(3) 7.50 7.90 8.00 26.0 33.7 1.36 43.0 76.70 8.0 K DCM- 8 8.00 8.40 8.00 28.0 35.9 1.46 43.0 78.90 8.0 K DCM- 8 8.50 8.90 9.00 29.0 36.8 1.55 43.0 79.90 8.0 K DCM- 8 9.00 9.40 9.00 31.0 39.1 1.64 43.0 82.10 9.0 K DCM- 9 9.50 9.90 10.00 33.0 40.3 1.73 43.0 83.30 9.0 K DCM- 9 10.00 10.40 10.00 33.0 42.9 1.83 43.0 86.00 10.0 K DCM-10 10.50 10.90 11.00 34.0 44.8 1.91 43.0 87.80 10.0 K DCM-10 11.00 11.40 11.00 36.0 46.9 2.00 43.0 89.90 11.0 K DCM-11 11.50 11.90 12.00 38.0 48.6 2.09 43.0 91.60 11.0 K DCM-11 12.00 12.40 12.00 42.0 50.8 2.18 43.0 93.80 12.0 K DCM-12 12.50 12.90 13.00 42.0 52.6 2.27 43.0 95.60 12.0 K DCM-12 13.00 13.40 13.00 42.0 54.6 2.36 45.0 99.50 13.0 K DCM-13 13.50 13.90 14.00 44.0 56.1 2.46 45.0 101.20 13.0 K DCM-13 14.00 14.40 14.00 48.0 59.2 2.54 45.0 104.20 14.0 K DCM-14 14.50 14.90 15.00 50.0 60.9 2.64 45.0 105.90 14.0 K DCM-14 15.00 15.90 15.00 52.0 63.0 2.72 45.0 108.10 15.0 K DCM-15 16.00 16.90 16.00 52.0 67.1 2.92 48.0 115.00 16.0 K DCM-16 17.00 17.90 17.00 55.0 73.6 3.09 48.0 121.60 17.0 K DCM-17 18.00 18.90 18.00 60.0 78.2 3.28 48.0 126.30 18.0 K DCM-18 19.00 19.90 19.00 62.5 81.8 3.46 54.0 135.80 19.0 K DCM-19 20.0 0 20 20 6M 846 3 3 540 138.60 2° k dcm-20 Допуск сверла: k7 Руководство по эксплуатации и режимы резания см. стр. 582-587 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда Головки см. стр.: IDI-SG (581) IDI-SK (581) CHAMDRILL DCM-5D (7.5-25.9 мм) Свёрла со сменными головками, хвостовик с лыской, глубина сверления 5xD Обозначение DCM 075-026-8B-3.5D DCM 080-028-8B-3.5D DCM 085-029-9B-3.5D DCM 090-031-9B-3.5D DCM 095-033-10B-3.5D DCM 100-033-10B-3.5D DCM 105-034-11B-3.5D DCM 110-036-11B-3.5D DCM 115-038-12B-3.5D DCM 120-042-12B-3.5D DCM 125-042-13B-3.5D DCM 130-042-13B-3.5D DCM 135-044-14B-3.5D DCM 140-048-14B-3.5D DCM 145-050-15B-3.5D DCM 150-052-15B-3.5D DCM 160-052-16B-3.5D DCM 170-055-17B-3.5D DCM 180-060-18B-3.5D DCM 190-062-19B-3.5D DCM 200-066-20B-3.5D Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL LS OAL SSC(3) DCM 075-037-12A-5D 7.50 7.90 12.00 16.00 37.0 48.1 1.36 45.0 93.10 8.0 K DCM- 8 DCM 080-040-12A-5D 8.00 8.40 12.00 16.00 40.0 51.0 1.46 45.0 96.00 8.0 K DCM- 8 DCM 085-042-12A-5D 8.50 8.90 12.00 16.00 42.0 54.0 1.55 45.0 99.00 8.0 K DCM- 8 DCM 090-045-12A-5D 9.00 9.40 12.00 16.00 45.0 57.1 1.64 45.0 102.10 9.0 K DCM- 9 DCM 095-047-12A-5D 9.50 9.90 12.00 16.00 47.0 60.1 1.73 45.0 105.10 9.0 K DCM- 9 DCM 100-050-16A-5D 10.00 10.40 16.00 20.00 50.0 64.0 1.82 48.0 112.00 10.0 K DCM-10 DCM 105-052-16A-5D 10.50 10.90 16.00 20.00 52.0 67.0 1.91 48.0 115.00 10.0 K DCM-10 DCM 110-055-16A-5D 11.00 11.40 16.00 20.00 55.0 70.1 2.00 48.0 118.10 11.0 K DCM-11 DCM 115-057-16A-5D 11.50 11.90 16.00 20.00 57.0 73.0 2.09 48.0 121.00 11.0 K DCM-11 DCM 120-060-16A-5D 12.00 12.40 16.00 20.00 60.0 76.2 2.18 48.0 124.20 12.0 K DCM-12 DCM 125-062-16A-5D 12.50 12.90 16.00 20.00 62.0 79.2 2.27 48.0 127.20 12.0 K DCM-12 DCM 130-065-16A-5D 13.00 13.40 16.00 20.00 65.0 82.5 2.37 48.0 130.50 13.0 K DCM-13 DCM 135-067-16A-5D 13.50 13.90 16.00 20.00 67.0 85.5 2.46 48.0 133.50 13.0 K DCM-13 DCM 140-070-16A-5D 14.00 14.40 16.00 20.00 70.0 89.2 2.55 48.0 137.20 14.0 K DCM-14 DCM 145-072-16A-5D 14.50 14.90 16.00 20.00 72.0 92.2 2.64 48.0 140.20 14.0 K DCM-14 DCM 150-075-20A-5D 15.00 15.90 20.00 25.00 75.0 95.7 2.73 50.0 145.70 15.0 K DCM-15 DCM 160-080-20A-5D 16.00 16.90 20.00 25.00 80.0 102.0 2.91 50.0 152.00 16.0 K DCM-16 DCM 170-085-20A-5D 17.00 17.90 20.00 25.00 85.0 107.5 3.09 50.0 157.50 17.0 K DCM-17 DCM 180-090-25A-5D 18.00 18.90 25.00 32.00 90.0 114.3 3.28 56.0 170.30 18.0 K DCM-18 DCM 190-095-25A-5D 19.00 19.90 25.00 32.00 95.0 120.3 3.46 56.0 176.30 19.0 K DCM-19 DCM 200-100-25A-5D 20.00 20.90 25.00 32.00 100.0 127.0 3.64 56.0 183.00 20.0 K DCM-20 DCM 210-105-25A-5D 21.00 21.90 25.00 32.00 105.0 132.8 3.82 56.0 188.80 21.0 K DCM-21 DCM 220-110-25A-5D 22.00 22.90 25.00 32.00 110.0 139.1 4.00 56.0 195.10 22.0 K DCM-22 DCM 230-115-25A-5D 23.00 23.90 25.00 32.00 115.0 145.5 4.19 56.0 201.50 23.0 K DCM-23 DCM 240-120-25A-5D 24.00 24.90 25.00 32.00 120.0 151.6 4.37 56.0 207.60 24.0 K DCM-24 DCM 250-125-25A-5D 25.00 25.90 25.00 32.00 125.0 159.0 4.55 56.0 215.00 25.0 K DCM-25 Допуск сверла: k7 Руководство по эксплуатации и режимы резания см. стр. 582-587 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда 580 Головки см. стр.: IDI-SG (581) IDI-SK (581) ISCAR
