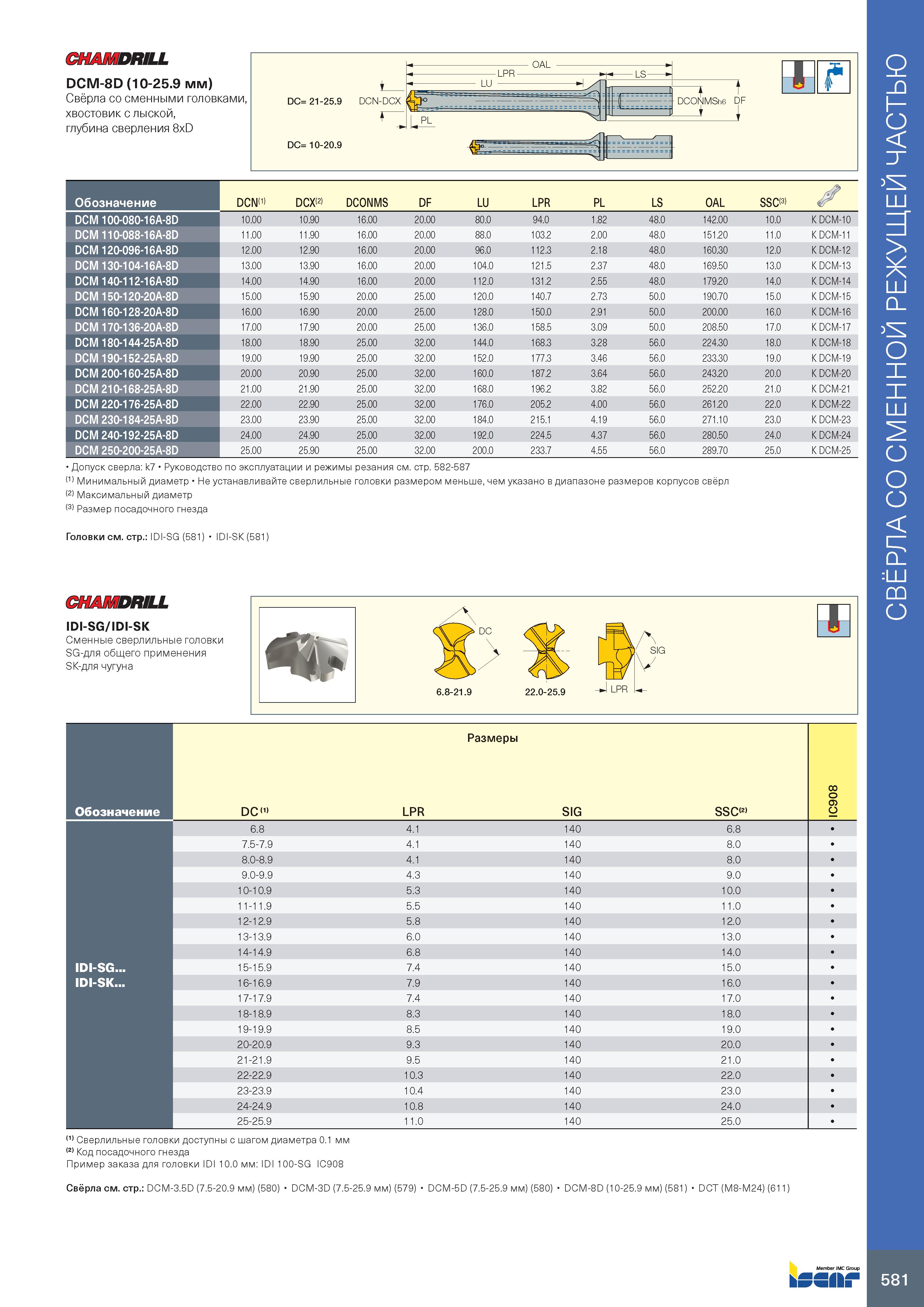

CHAMDR/LL DCM-8D (10-25.9 мм) Свёрла со сменными головками, хвостовик с лыской, глубина сверления 8xD Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL LS OAL SSC(3> DCM 100-080-16A-8D 10.00 10.90 16.00 20.00 80.0 94.0 1.82 48.0 142.00 10.0 K DCM-10 DCM 110-088-16A-8D 11.00 11.90 16.00 20.00 88.0 103.2 2.00 48.0 151.20 11.0 K DCM-11 DCM 120-096-16A-8D 12.00 12.90 16.00 20.00 96.0 112.3 2.18 48.0 160.30 12.0 K DCM-12 DCM 130-104-16A-8D 13.00 13.90 16.00 20.00 104.0 121.5 2.37 48.0 169.50 13.0 K DCM-13 DCM 140-112-16A-8D 14.00 14.90 16.00 20.00 112.0 131.2 2.55 48.0 179.20 14.0 K DCM-14 DCM 150-120-20A-8D 15.00 15.90 20.00 25.00 120.0 140.7 2.73 50.0 190.70 15.0 K DCM-15 DCM 160-128-20A-8D 16.00 16.90 20.00 25.00 128.0 150.0 2.91 50.0 200.00 16.0 K DCM-16 DCM 170-136-20A-8D 17.00 17.90 20.00 25.00 136.0 158.5 3.09 50.0 208.50 17.0 K DCM-17 DCM 180-144-25A-8D 18.00 18.90 25.00 32.00 144.0 168.3 3.28 56.0 224.30 18.0 K DCM-18 DCM 190-152-25A-8D 19.00 19.90 25.00 32.00 152.0 177.3 3.46 56.0 233.30 19.0 K DCM-19 DCM 200-160-25A-8D 20.00 20.90 25.00 32.00 160.0 187.2 3.64 56.0 243.20 20.0 K DCM-20 DCM 210-168-25A-8D 21.00 21.90 25.00 32.00 168.0 196.2 3.82 56.0 252.20 21.0 K DCM-21 DCM 220-176-25A-8D 22.00 22.90 25.00 32.00 176.0 205.2 4.00 56.0 261.20 22.0 K DCM-22 DCM 230-184-25A-8D 23.00 23.90 25.00 32.00 184.0 215.1 4.19 56.0 271.10 23.0 K DCM-23 DCM 240-192-25A-8D 24.00 24.90 25.00 32.00 192.0 224.5 4.37 56.0 280.50 24.0 K DCM-24 DCM 250-200-25A-8D 25.00 25.90 25.00 32.00 200.0 233.7 4.55 56.0 289.70 25.0 K DCM-25 Допуск сверла: k7 Руководство по эксплуатации и режимы резания см. стр. 582-587 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда Головки см. стр.: IDI-SG (581) IDI-SK (581) CHAMDRILL IDI-SG/IDI-SK Сменные сверлильные головки SG-для общего применения SK-для чугуна Обозначение (1) Сверлильные головки доступны с шагом диаметра 0.1 мм (2) Код посадочного гнезда Пример заказа для головки IDI 10.0 мм: IDI 100-SG IC908 6.8-21.9 22.0-25. - I LPR SIG Размеры IC908 DC (1) LPR SIG SSC(2) 6.8 4.1 140 6.8 7.5-7.9 4.1 140 8.0 8.0-8.9 4.1 140 8.0 9.0-9.9 4.3 140 9.0 10-10.9 5.3 140 10.0 11-11.9 5.5 140 11.0 12-12.9 5.8 140 12.0 13-13.9 6.0 140 13.0 14-14.9 6.8 140 14.0 15-15.9 7.4 140 15.0 16-16.9 7.9 140 16.0 17-17.9 7.4 140 17.0 18-18.9 8.3 140 18.0 19-19.9 8.5 140 19.0 20-20.9 9.3 140 20.0 21-21.9 9.5 140 21.0 22-22.9 10.3 140 22.0 23-23.9 10.4 140 23.0 24-24.9 10.8 140 24.0 25-25.9 11.0 140 25.0 Свёрла см. стр.: DCM-3.5D (7.5-20.9 мм) (580) DCM-3D (7.5-25.9 мм) (579) DCM-5D (7.5-25.9 мм) (580) DCM-8D (10-25.9 мм) (581) DCT (M8-M24) (61' 581 Свёрла со сменной режущей частью
