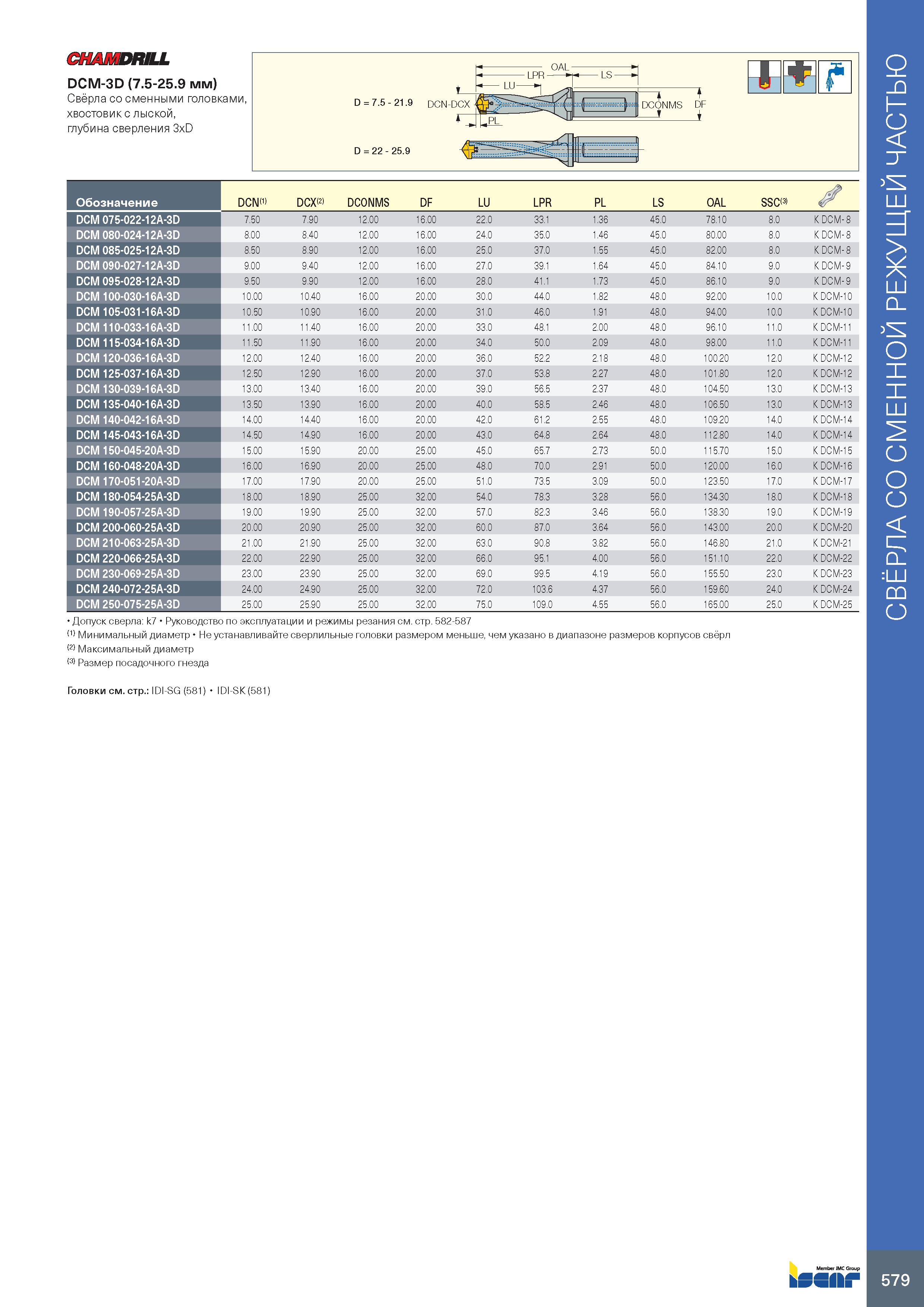

CHAMDRILL DCM-3D (7.5-25.9 мм) Свёрла со сменными головками, хвостовик с лыской, глубина сверления 3xD Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL LS OAL SSC(3) DCM 075-022-12A-3D 7.50 7.90 12.00 16.00 22.0 33.1 1.36 45.0 78.10 8.0 K DCM- 8 DCM 080-024-12A-3D 8.00 8.40 12.00 16.00 24.0 35.0 1.46 45.0 80.00 8.0 K DCM- 8 DCM 085-025-12A-3D 8.50 8.90 12.00 16.00 25.0 37.0 1.55 45.0 82.00 8.0 K DCM- 8 DCM 090-027-12A-3D 9.00 9.40 12.00 16.00 27.0 39.1 1.64 45.0 84.10 9.0 K DCM- 9 DCM 095-028-12A-3D 9.50 9.90 12.00 16.00 28.0 41.1 1.73 45.0 86.10 9.0 K DCM- 9 DCM 100-030-16A-3D 10.00 10.40 16.00 20.00 30.0 44.0 1.82 48.0 92.00 10.0 K DCM-10 DCM 105-031-16A-3D 10.50 10.90 16.00 20.00 31.0 46.0 1.91 48.0 94.00 10.0 K DCM-10 DCM 110-033-16A-3D 11.00 11.40 16.00 20.00 33.0 48.1 2.00 48.0 96.10 11.0 K DCM-11 DCM 115-034-16A-3D 11.50 11.90 16.00 20.00 34.0 50.0 2.09 48.0 98.00 11.0 K DCM-11 DCM 120-036-16A-3D 12.00 12.40 16.00 20.00 36.0 52.2 2.18 48.0 100.20 12.0 K DCM-12 DCM 125-037-16A-3D 12.50 12.90 16.00 20.00 37.0 53.8 2.27 48.0 101.80 12.0 K DCM-12 DCM 130-039-16A-3D 13.00 13.40 16.00 20.00 39.0 56.5 2.37 48.0 104.50 13.0 K DCM-13 DCM 135-040-16A-3D 13.50 13.90 16.00 20.00 40.0 58.5 2.46 48.0 106.50 13.0 K DCM-13 DCM 140-042-16A-3D 14.00 14.40 16.00 20.00 42.0 61.2 2.55 48.0 109.20 14.0 K DCM-14 DCM 145-043-16A-3D 14.50 14.90 16.00 20.00 43.0 64.8 2.64 48.0 112.80 14.0 K DCM-14 DCM 150-045-20A-3D 15.00 15.90 20.00 25.00 45.0 65.7 2.73 50.0 115.70 15.0 K DCM-15 DCM 160-048-20A-3D 16.00 16.90 20.00 25.00 48.0 70.0 2.91 50.0 120.00 16.0 K DCM-16 DCM 170-051-20A-3D 17.00 17.90 20.00 25.00 51.0 73.5 3.09 50.0 123.50 17.0 K DCM-17 DCM 180-054-25A-3D 18.00 18.90 25.00 32.00 54.0 78.3 3.28 56.0 134.30 18.0 K DCM-18 DCM 190-057-25A-3D 19.00 19.90 25.00 32.00 57.0 82.3 3.46 56.0 138.30 19.0 K DCM-19 DCM 200-060-25A-3D 20.00 20.90 25.00 32.00 60.0 87.0 3.64 56.0 143.00 20.0 K DCM-20 DCM 210-063-25A-3D 21.00 21.90 25.00 32.00 63.0 90.8 3.82 56.0 146.80 21.0 K DCM-21 DCM 220-066-25A-3D 22.00 22.90 25.00 32.00 66.0 95.1 4.00 56.0 151.10 22.0 K DCM-22 DCM 230-069-25A-3D 23.00 23.90 25.00 32.00 69.0 99.5 4.19 56.0 155.50 23.0 K DCM-23 DCM 240-072-25A-3D 24.00 24.90 25.00 32.00 72.0 103.6 4.37 56.0 159.60 24.0 K DCM-24 DCM 250-075-25A-3D 25.00 25.90 25.00 32.00 75.0 109.0 4.55 56.0 165.00 25.0 K DCM-25 Допуск сверла: k7 Руководство по эксплуатации и режимы резания см. стр. 582-587 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда Головки см. стр.: IDI-SG (581) IDI-SK (581) 579 Свёрла со сменной режущей частью
