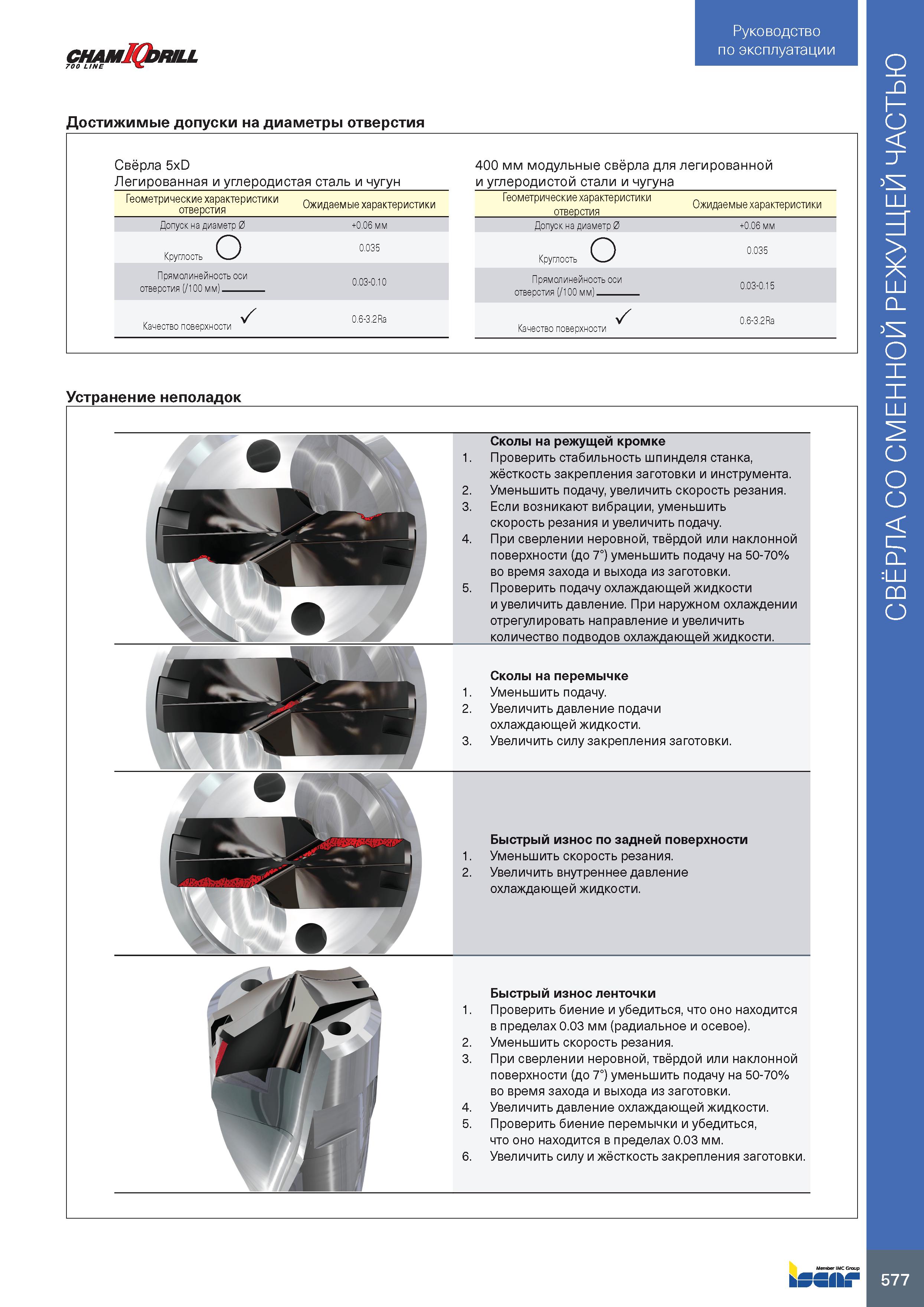

chamIQ r/ll 700 LINE Щ. Руководство по эксплуатации Достижимые допуски на диаметры отверстия Свёрла 5xD 400 мм модульные свёрла для легированной Легированная и углеродистая сталь и чугун и углеродистой стали и чугуна Геометрические характеристики отверстия Ожидаемые характеристики Допуск на диаметр 0 +0.06 мм Круглость 0.035 Прямолинейность оси отверстия (/100 мм) 0.03-0.15 S Качество поверхности 0.6-3.2Ra Геометрические характеристики отверстия Ожидаемые характеристики Допуск на диаметр 0 +0.06 мм Круглость 0.035 Прямолинейность оси отверстия (/100 мм) 0.03-0.10 Качество поверхности 0.6-3.2Ra Устранение неполадок Сколы на режущей кромке 1. Проверить стабильность шпинделя станка, жёсткость закрепления заготовки и инструмента. 2. Уменьшить подачу, увеличить скорость резания. 3. Если возникают вибрации, уменьшить скорость резания и увеличить подачу. 4. При сверлении неровной, твёрдой или наклонной поверхности (до 7°) уменьшить подачу на 50-70% во время захода и выхода из заготовки. 5. Проверить подачу охлаждающей жидкости и увеличить давление. При наружном охлаждении отрегулировать направление и увеличить количество подводов охлаждающей жидкости. Сколы на перемычке 1. Уменьшить подачу. 2. Увеличить давление подачи охлаждающей жидкости. 3. Увеличить силу закрепления заготовки. 1. 2. Быстрый износ по задней поверхности Уменьшить скорость резания. Увеличить внутреннее давление охлаждающей жидкости. Быстрый износ ленточки 1. Проверить биение и убедиться, что оно находится в пределах 0.03 мм (радиальное и осевое). 2. Уменьшить скорость резания. 3. При сверлении неровной, твёрдой или наклонной поверхности (до 7°) уменьшить подачу на 50-70% во время захода и выхода из заготовки. 4. Увеличить давление охлаждающей жидкости. 5. Проверить биение перемычки и убедиться, что оно находится в пределах 0.03 мм. 6. Увеличить силу и жёсткость закрепления заготовки. kS ми г 577 Свёрла со сменной режущей частью
