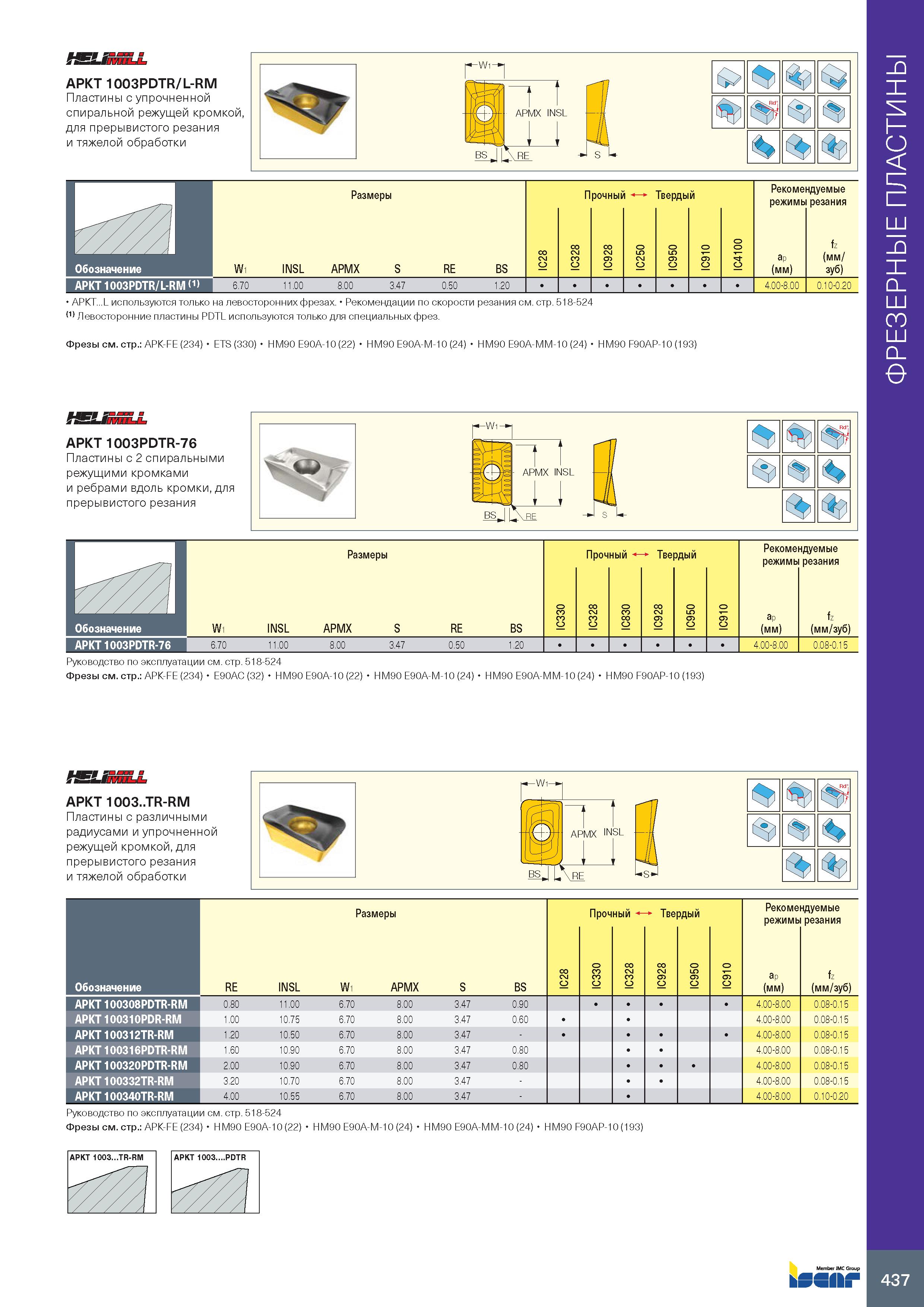

441 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.437

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 437 0441 Lab2u

APKT 1003PDTR/L-RM Пластины с упрочненной спиральной режущей кромкой, для прерывистого резания и тяжелой обработки APMX INSL ф tft’ ф % Размеры Прочный 1- Твердый Рекомендуемые режимы резания W1 INSL APMX S RE BS 8 IC IC328 IC928 IC250 IC950 IC910 IC4100 ap (мм) fz (мм/ зуб) 6.70 11.00 8.00 3.47 0.50 1.20 4.00-8.00 0.10-0.20 Обозначение APKT 1003PDTR/L-RM (1) APKT...L используются только на левосторонних фрезах. Рекомендации по скорости резания см. стр. 518-524 (1) Левосторонние пластины PDTL используются только для специальных фрез. Фрезы см. стр.: APK-FE (234) ETS (330) HM90 E90A-10 (22) HM90 E90A-M-10 (24) HM90 E90A-MM-10 (24) HM90 F90AP-10 (193) APKT 1003PDTR-76 Пластины с 2 спиральными режущими кромками и ребрами вдоль кромки, для прерывистого резания L- Обозначение APKT 1003PDTR-76 Руководство по эксплуатации см. стр. 518-524 Фрезы см. стр.: APK-FE (234) E90AC (32) HM90 E90A-10 (22) HM90 E90A-M-10 (24) HM90 E90A-MM-10 (24) HM90 F90AP-10 (193) Ф Размеры Прочный 1- Твердый Рекомендуемые режимы резания W1 INSL APMX S RE BS IC330 IC328 IC830 IC928 IC950 IC910 ap (мм) fz (мм/зуб) 6.70 11.00 8.00 3.47 0.50 1.20 4.00-8.00 0.08-0.15 S APKT 1003..TR-RM Пластины с различными радиусами и упрочненной режущей кромкой, для прерывистого резания и тяжелой обработки APMX INSL — B XrE Ф 8 Ф ф Обозначение Размеры Прочный i’ Твердый Рекомендуемые режимы резания RE INSL W1 APMX S BS 8 2 IC IC330 IC328 IC928 IC950 IC910 ap (мм) fz (мм/зуб) APKT 100308PDTR-RM 0.80 11.00 6.70 8.00 3.47 0.90 4.00-8.00 0.08-0.15 APKT 100310PDR-RM 1.00 10.75 6.70 8.00 3.47 0.60 4.00-8.00 0.08-0.15 APKT 100312TR-RM 1.20 10.50 6.70 8.00 3.47 4.00-8.00 0.08-0.15 APKT 100316PDTR-RM 1.60 10.90 6.70 8.00 3.47 0.80 4.00-8.00 0.08-0.15 APKT 100320PDTR-RM 2.00 10.90 6.70 8.00 3.47 0.80 4.00-8.00 0.08-0.15 APKT 100332TR-RM 3.20 10.70 6.70 8.00 3.47 4.00-8.00 0.08-0.15 APKT 100340TR-RM 4.00 10.55 6.70 8.00 3.47 4.00-8.00 0.10-0.20 Руководство по Фрезы см. стр.: эксплуатации см. стр. 518-524 APK-FE (234) HM90 E90A-10 (22) HM90 E90A-M-10 (24) HM90 E90A-MM-10 (24) HM90 F90AP-10 (193) APKT 1003...TR-RM bSSflkf 437 Фрезерные пластины
