444 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.440

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 440 0444 Lab2u

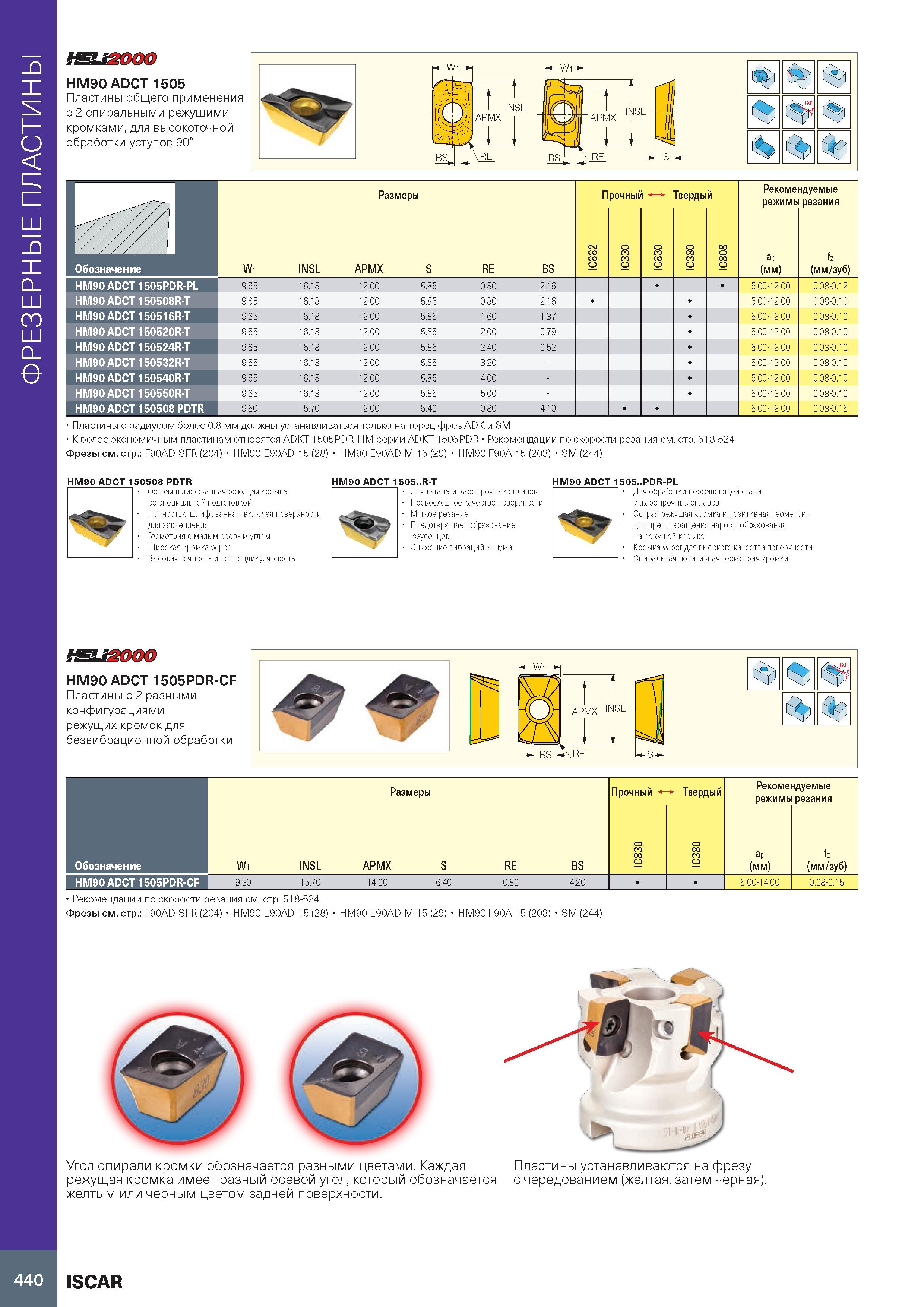

Фрезерные пластины №112000 HM90 ADCT 1505 Пластины общего применения с 2 спиральными режущими кромками, для высокоточной обработки уступов 90° 4(1 щ, с Г' % Размеры Прочный Твердый Рекомендуемые режимы резания W1 INSL APMX S RE BS IC882 IC330 IC830 IC380 IC808 ap (мм) fz (мм/зуб) Обозначение HM90 ADCT 1505PDR-PL 9.65 16.18 12.00 5.85 0.80 2.16 5.00-12.00 0.08-0.12 HM90 ADCT 150508R-T 9.65 16.18 12.00 5.85 0.80 2.16 5.00-12.00 0.08-0.10 HM90 ADCT 150516R-T 9.65 16.18 12.00 5.85 1.60 1.37 5.00-12.00 0.08-0.10 HM90 ADCT 150520R-T 9.65 16.18 12.00 5.85 2.00 0.79 5.00-12.00 0.08-0.10 HM90 ADCT 150524R-T 9.65 16.18 12.00 5.85 2.40 0.52 5.00-12.00 0.08-0.10 HM90 ADCT 150532R-T 9.65 16.18 12.00 5.85 3.20 5.00-12.00 0.08-0.10 HM90 ADCT 150540R-T 9.65 16.18 12.00 5.85 4.00 5.00-12.00 0.08-0.10 HM90 ADCT 150550R-T 9.65 16.18 12.00 5.85 5.00 5.00-12.00 0.08-0.10 HM90 ADCT 150508 PDTR 9.50 15.70 12.00 6.40 0.80 4.10 5.00-12.00 0.08-0.15 Пластины с радиусом более 0.8 мм должны устанавливаться только на торец фрез ADK и SM К более экономичным пластинам относятся ADKT 1505PDR-HM серии ADKT 1505PDR Рекомендации по скорости резания см. стр. 518-524 Фрезы см. стр.: F90AD-SFR (204) HM90 E90AD-15 (28) HM90 E90AD-M-15 (29) HM90 F90A-15 (203) SM (244) HM90 ADCT 150508 PDTR Острая шлифованная режущая кромке со специальной подготовкой Полностью шлифованная, включая поверхности для закрепления Геометрия с малым осевым углом Широкая кромка wiper Высокая точность и перпендикулярность HM90 ADCT 1505..R-T Для титана и жаропрочныхсплавоЕ Превосходное качество поверхности Мягкое резание Предотвращает образование заусенцев Снижение вибраций и шума HM90 ADCT 1 505..PDR-PL Для обработки нержавеющей стали и жаропрочных сплавов Острая режущая кромка и позитивная геометрия для предотвращения наростообразования на режущей кромке Кромка Wiper для высокого качества поверхности Спиральная позитивная геометрия кромки tsuzooo HM90 ADCT 1505PDR-CF Пластины с 2 разными конфигурациями режущих кромок для безвибрационной обработки Рекомендации по скорости резания см. стр. 518-524 Фрезы см. стр.: F90AD-SFR (204) HM90 E90AD-15 (28) Ф % Ф Размеры Прочный 1- Твердый Рекомендуемые режимы резания Обозначение W1 INSL APMX S RE BS IC830 IC380 ap (мм) fz (мм/зуб) HM90 ADCT 1505PDR-CF 9.30 15.70 14.00 6.40 0.80 4.20 5.00-14.00 0.08-0.15 HM90 E90AD-M-15 (29) HM90 F90A-15 (203) SM (244) Угол спирали кромки обозначается разными цветами. Каждая режущая кромка имеет разный осевой угол, который обозначается желтым или черным цветом задней поверхности. Пластины устанавливаются на фрезу с чередованием (желтая, затем черная). 440 ISCAR
