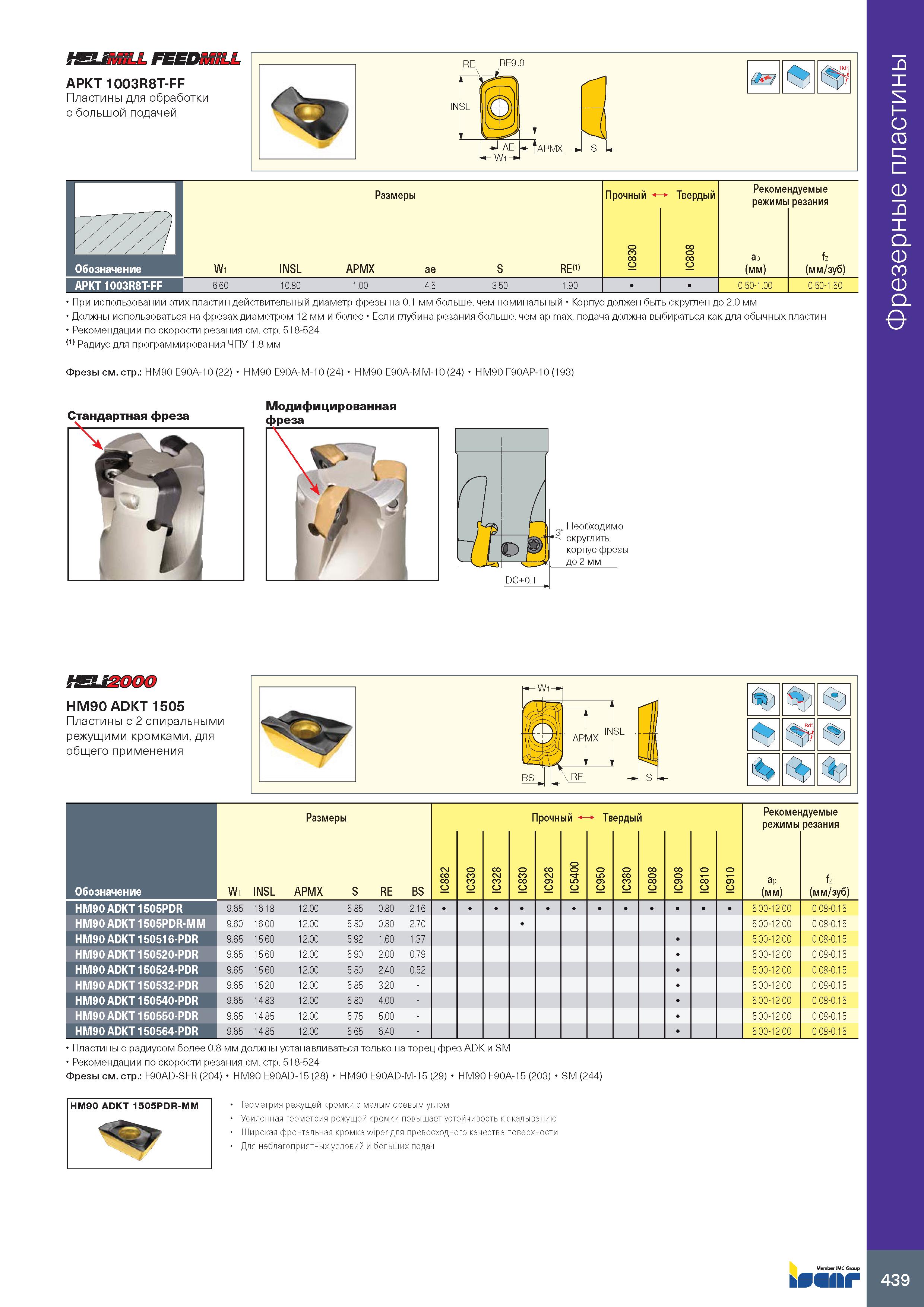

443 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.439

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 439 0443 Lab2u

APKT 1003R8T-FF Пластины для обработки с большой подачей RE INSL Wi При использовании этих пластин действительный диаметр фрезы на 0.1 мм больше, чем номинальный Корпус должен быть скруглен до 2.0 мм Должны использоваться на фрезах диаметром 12 мм и более Если глубина резания больше, чем ap max, подача должна выбираться как для обычных пластин Рекомендации по скорости резания см. стр. 518-524 Радиус для программирования ЧПУ 1.8 мм Фрезы см. стр.: HM90 E90A-10 (22) HM90 E90A-M-10 (24) HM90 E90A-MM-10 (24) HM90 F90AP-10 (193) Стандартная фреза Модифицированная фреза fSUSOOO HM90 ADKT 1505 Пластины с 2 спиральными режущими кромками, для общего применения L ф 1 1 Размеры Прочный i’ Твердый Рекомендуемые режимы резания Обозначение W1 INSL APMX S RE BS IC882 IC330 IC328 IC830 IC928 IC5400 IC950 IC380 IC808 IC908 IC810 IC910 ap (мм) fz (мм/зуб) HM90 ADKT 1505PDR 9.65 16.18 12.00 5.85 0.80 2.16 5.00-12.00 0.08-0.15 HM90 ADKT 1505PDR-MM 9.60 16.00 12.00 5.80 0.80 2.70 5.00-12.00 0.08-0.15 HM90 ADKT 150516-PDR 9.65 15.60 12.00 5.92 1.60 1.37 5.00-12.00 0.08-0.15 HM90 ADKT 150520-PDR 9.65 15.60 12.00 5.90 2.00 0.79 5.00-12.00 0.08-0.15 HM90 ADKT 150524-PDR 9.65 15.60 12.00 5.80 2.40 0.52 5.00-12.00 0.08-0.15 HM90 ADKT 150532-PDR 9.65 15.20 12.00 5.85 3.20 5.00-12.00 0.08-0.15 HM90 ADKT 150540-PDR 9.65 14.83 12.00 5.80 4.00 5.00-12.00 0.08-0.15 HM90 ADKT 150550-PDR 9.65 14.85 12.00 5.75 5.00 5.00-12.00 0.08-0.15 HM90 ADKT 150564-PDR 9.65 14.85 12.00 5.65 6.40 5.00-12.00 0.08-0.15 Пластины с радиусом более 0.8 мм должны устанавливаться только на торец фрез ADK и SM Рекомендации по скорости резания см. стр. 518-524 Фрезы см. стр.: F90AD-SFR (204) HM90 E90AD-15 (28) HM90 E90AD-M-15 (29) HM90 F90A-15 (203) SM (244) Геометрия режущей кромки с малым осевым углом Усиленная геометрия режущей кромки повышает устойчивость к скалыванию Широкая фронтальная кромка wiper для превосходного качества поверхности Для неблагоприятных условий и больших подач 439 Фрезерные пластины
