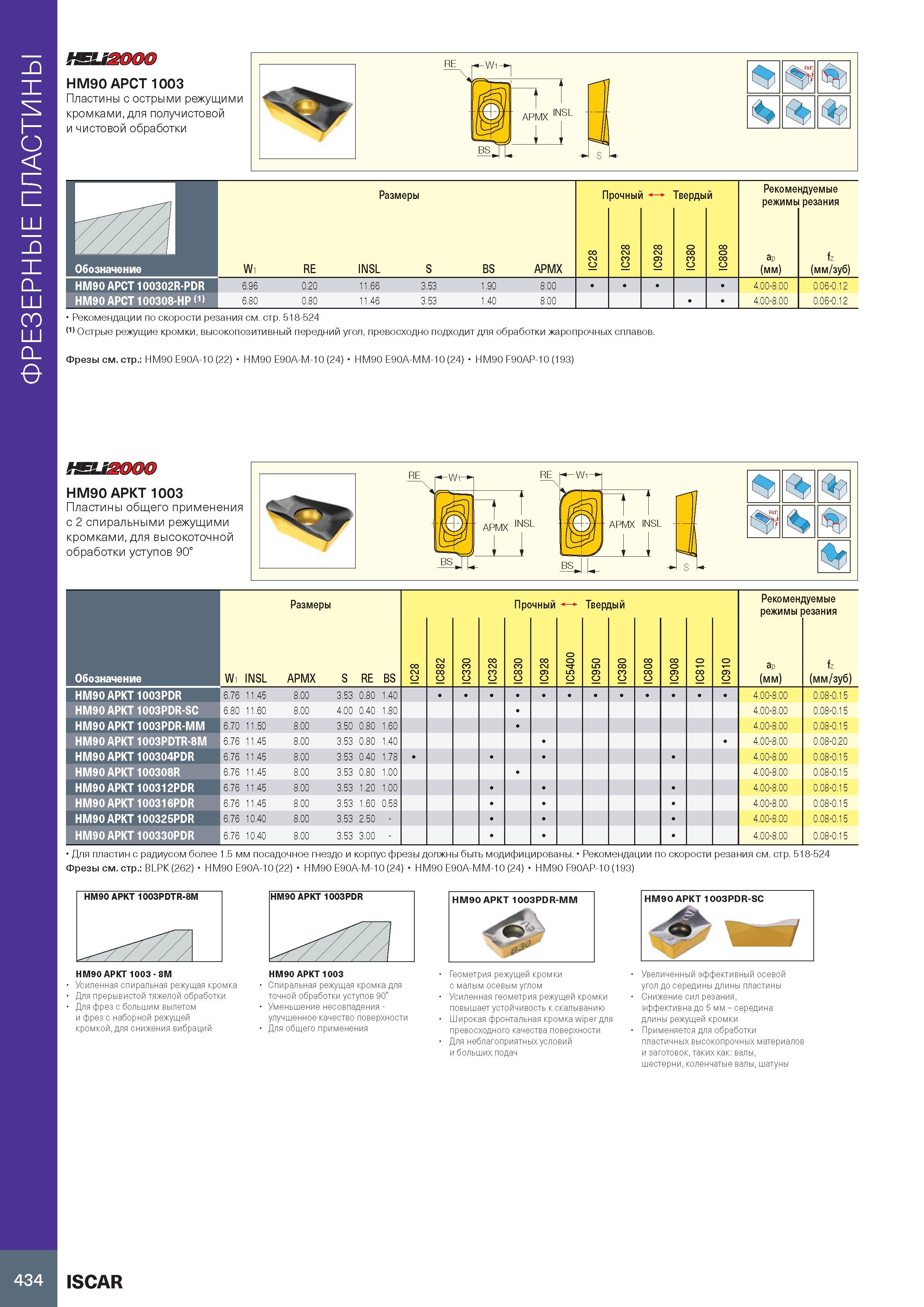

Фрезерные пластины №112000 HM90 APCT 1003 Пластины с острыми режущими кромками, для получистовой и чистовой обработки INSL 1 Обозначение HM90 APCT 100302R-PDR HM90 APCT 100308-HP (1) Рекомендации по скорости резания см. стр. 518-524 (1) Острые режущие кромки, высокопозитивный передний угол, превосходно подходит для обработки жаропрочных сплавов. % % Размеры Прочный i Твердый Рекомендуемые режимы резания W1 RE INSL S BS APMX 00 о IC328 IC928 IC380 IC808 ap (мм) fz (мм/зуб) 6.96 0.20 11.66 3.53 1.90 8.00 4.00-8.00 0.06-0.12 6.80 0.80 11.46 3.53 1.40 8.00 4.00-8.00 0.06-0.12 Фрезы см. стр.: HM90 E90A-10 (22) HM90 E90A-M-10 (24) HM90 E90A-MM-10 (24) HM90 F90AP-10 (193) S SSU2000 HM90 APKT 1003 Пластины общего применения с 2 спиральными режущими кромками, для высокоточной обработки уступов 90° APMX INSL 1SX SSJU 3 L Обозначение Размеры Прочный Твердый Рекомендуемые режимы резания W1 INSL APMX S RE BS 8 2 IC 2 8 8 IC IC330 IC328 0 3 8 IC IC928 IC5400 IC950 IC380 8 0 8 IC 8 0 9 IC IC810 IC910 ap (мм) fz (мм/зуб) HM90 APKT 1003PDR 6.76 11 45 8 00 3.53 0.80 1.40 4 00-8 .00 0 08-0 15 HM90 APKT 1003PDR-SC 6.80 11 .60 8 .00 4.00 0.40 1.80 4 .00-8 .00 0 .08-0 15 HM90 APKT 1003PDR-MM 6.70 11 .50 8 .00 3.50 0.80 1.60 4 .00-8 .00 0 .08-0 15 HM90 APKT 1003PDTR-8M 6.76 11 .45 8 .00 3.53 0.80 1.40 4 .00-8 .00 0 .08-0 .20 HM90 APKT 100304PDR 6.76 11 .45 8 00 3.53 0.40 1.78 4 .00-8 .00 0 .08-0 15 HM90 APKT 100308R 6.76 11 .45 8 00 3.53 0.80 1.00 4 .00-8 .00 0 .08-0 15 HM90 APKT 100312PDR 6.76 11 .45 8 .00 3.53 1.20 1.00 4 .00-8 .00 0 .08-0 15 HM90 APKT 100316PDR 6.76 11 .45 8 .00 3.53 1.60 0.58 4 .00-8 .00 0 .08-0 15 HM90 APKT 100325PDR 6.76 10 .40 8 .00 3.53 2.50 4 .00-8 .00 0 .08-0 15 HM90 APKT 100330PDR 6.76 10 40 8 00 3.53 3.00 4 00-8 .00 0 08-0 15 Для пластин с радиусом более 1.5 мм посадочное гнездо и корпус фрезы должны быть модифицированы. Рекомендации по скорости резания см. стр. 518-524 Фрезы см. стр.: BLPK (262) HM90 E90A-10 (22) HM90 E90A-M-10 (24) HM90 E90A-MM-10 (24) HM90 F90AP-10 (193) S HM90 APKT 1003 - 8M Усиленная спиральная режущая кромка Для прерывистой тяжелой обработки Для фрез с большим вылетом и фрез с наборной режущей кромкой, для снижения вибраций HM90 APKT 1003 Спиральная режущая кромка для точной обработки уступов 90° Уменьшение несовпадения -улучшенное качество поверхности Для общего применения Геометрия режущей кромки с малым осевым углом Усиленная геометрия режущей кромки повышает устойчивость к скалыванию Широкая фронтальная кромка wiper для превосходного качества поверхности Для неблагоприятных условий и больших подач Увеличенный эффективный осевой угол до середины длины пластины Снижение сил резания, эффективна до 5 мм - середина длины режущей кромки Применяется для обработки пластичных высокопрочных материалов и заготовок, таких как: валы, шестерни, коленчатые валы, шатуны 434 ISCAR
