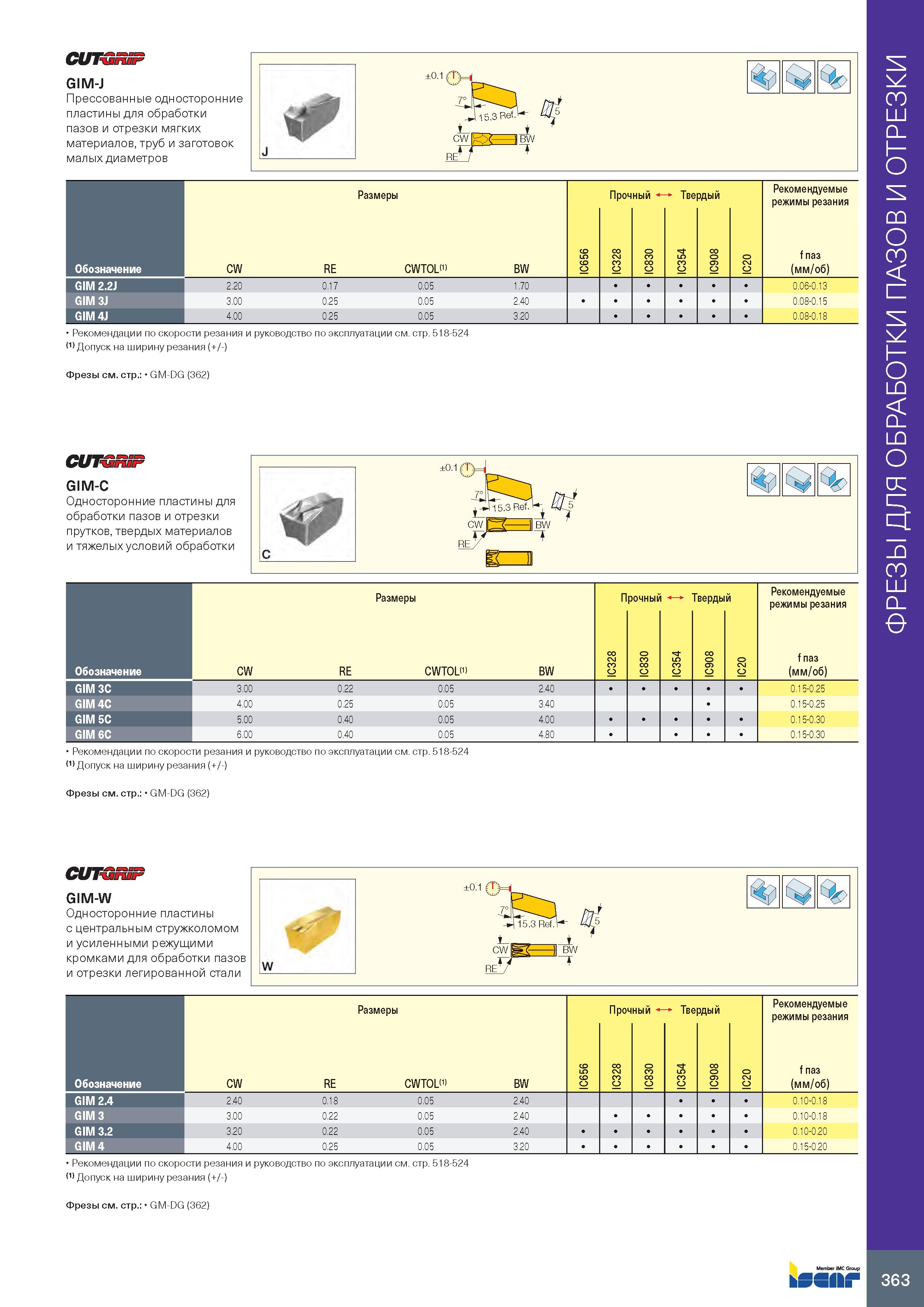

CUTGniP GIM-J Прессованные односторонние пластины для обработки пазов и отрезки мягких материалов, труб и заготовок малых диаметров Обозначение Размеры Прочный i’ Твердый Рекомендуемые режимы резания f паз (мм/об) CW RE CWTOL(1) BW IC656 IC328 IC830 IC354 IC908 IC20 GIM 2.2J 2.20 0.17 0.05 1.70 0.06-0.13 GIM 3J 3.00 0.25 0.05 2.40 0.08-0.1X GIM 4J 4.00 0.25 0.05 3.20 0.08-0.18 Рекомендации по скорости резания и руководство по эксплуатации см. стр. X18-X24 (1) Допуск на ширину резания (+/-) Фрезы см. стр.: GM-DG (362) CUTGR1P GIM-C Односторонние пластины для обработки пазов и отрезки прутков, твердых материалов и тяжелых условий обработки Размеры Прочный i Твердый Рекомендуемые режимы резания Обозначение CW RE CWTOLI1) BW IC328 IC830 IC354 8 0 9 IC IC20 f паз (мм/об) GIM 3C 3.00 0.22 0.05 2.40 0.1X-0.2X GIM 4C 4.00 0.25 0.05 3.40 0.1X-0.2X GIM 5C X.00 0.40 0.05 4.00 0.1X-0.30 GIM 6C 6.00 0.40 0.05 4.80 0.1X-0.30 Рекомендации по скорости резания и руководство по эксплуатации см. стр. X18-X24 I1) Допуск на ширину резания (+/-) Фрезы см. стр.: GM-DG (362) CUTGniP GIM-W Односторонние пластины с центральным стружколомом и усиленными режущими кромками для обработки пазов и отрезки легированной стали CW reV Обозначение Размеры Прочный i’ Твердый Рекомендуемые режимы резания f паз (мм/об) CW RE CWTOL(1) BW IC656 IC328 IC830 IC354 IC908 IC20 GIM 2.4 2.40 0.18 0.05 2.40 0.10-0.18 GIM 3 3.00 0.22 0.05 2.40 0.10-0.18 GIM 3.2 3.20 0.22 0.05 2.40 0.10-0.20 GIM 4 4.00 0.25 0.05 3.20 0.1X-0.20 Рекомендации по скорости резания и руководство по эксплуатации см. стр. X18-X24 I1) Допуск на ширину резания (+/-) Фрезы см. стр.: GM-DG (362) bSSflkf 363 ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ
