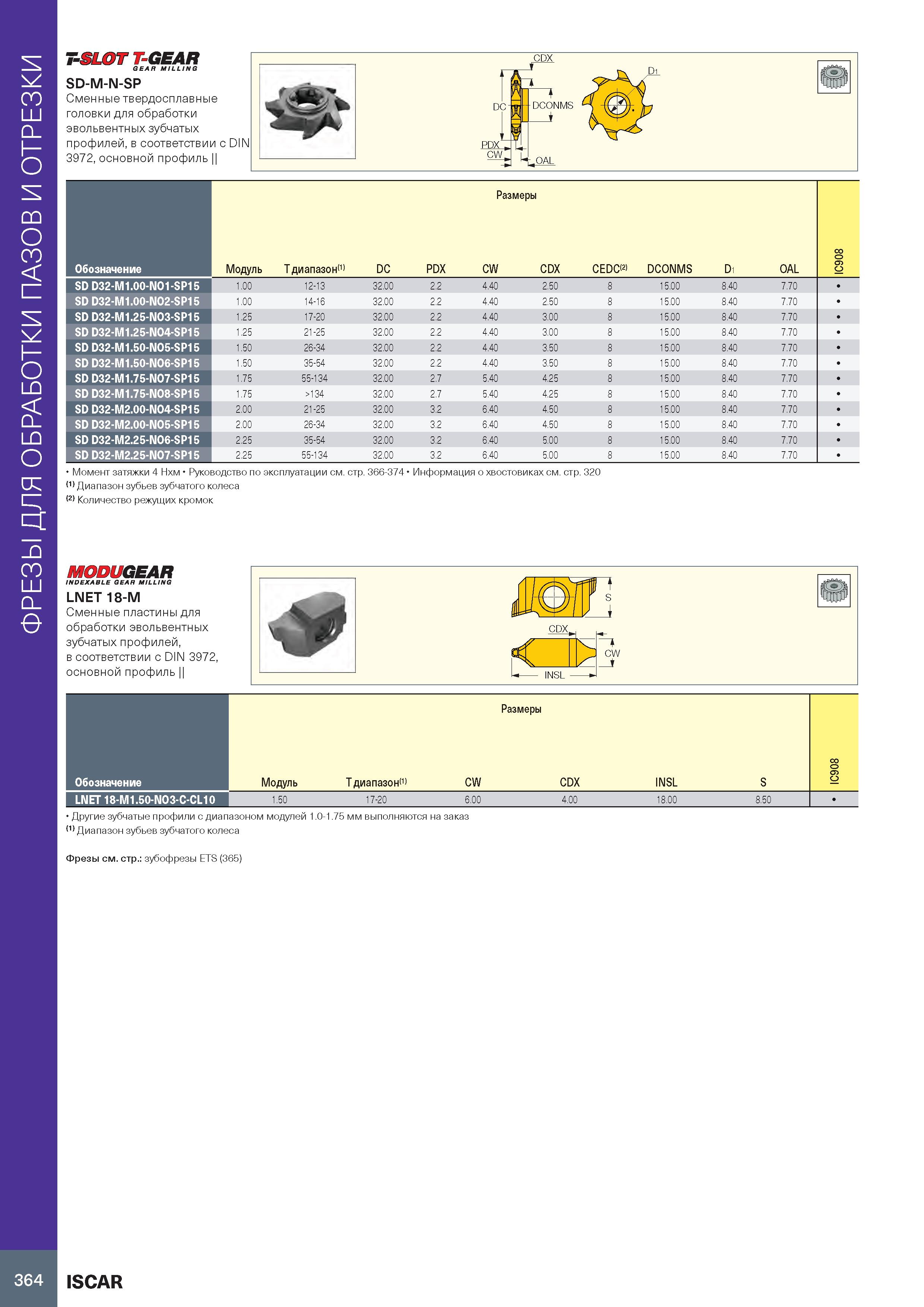

ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ T-SLOT T-GEAR GEAR MILLING SD-M-N-SP Сменные твердосплавные головки для обработки эвольвентных зубчатых профилей, в соответствии с DIN 3972, основной профиль CDX Момент затяжки 4 ньютон на метр Руководство по эксплуатации см. стр. 366-374 Информация о хвостовиках см. стр. 320 (1) Диапазон зубьев зубчатого колеса (2) Количество режущих кромок Размеры Обозначение Модуль T диапазон(1) DC PDX CW CDX CEDC 2) DCONMS D1 OAL 8 0 CT> о SD D32-M1.00-NO1-SP15 1.00 12-13 32.00 2.2 4.40 2.50 8 15.00 8 40 7.70 SD D32-M1.00-NO2-SP15 1.00 14-16 32.00 2.2 4.40 2.50 8 15.00 8 40 7.70 SD D32-M1.25-NO3-SP15 1.25 17-20 32.00 2.2 4.40 3.00 8 15.00 8 40 7.70 SD D32-M1.25-NO4-SP15 1.25 21-25 32.00 2.2 4.40 3.00 8 15.00 8 40 7.70 SD D32-M1.50-NO5-SP15 1.50 26-34 32.00 2.2 4.40 3.50 8 15.00 8 40 7.70 SD D32-M1.50-NO6-SP15 1.50 35-54 32.00 2.2 4.40 3.50 8 15.00 8 40 7.70 SD D32-M1.75-NO7-SP15 1.75 55-134 32.00 2.7 5.40 4.25 8 15.00 8 40 7.70 SD D32-M1.75-NO8-SP15 1.75 >134 32.00 2.7 5.40 4.25 8 15.00 8 40 7.70 SD D32-M2.00-NO4-SP15 2.00 21-25 32.00 3.2 6.40 4.50 8 15.00 8 40 7.70 SD D32-M2.00-NO5-SP15 2.00 26-34 32.00 3.2 6.40 4.50 8 15.00 8 40 7.70 SD D32-M2.25-NO6-SP15 2.25 35-54 32.00 3.2 6.40 5.00 8 15.00 8 40 7.70 SD D32-M2.25-NO7-SP15 2.25 55-134 32.00 3.2 6.40 5.00 8 15.00 8 40 7.70 MODUGEAR INDEXABLE GEAR MILLING LNET 18-M Сменные пластины для обработки эвольвентных зубчатых профилей, в соответствии с DIN 3972, основной профиль Ш1 \ v s CDX V. INSI CW Размеры Обозначение Модуль T диапазон(1) CW CDX INSL S IC908 LNET 18-M1.50-NO3-C-CL10 1.50 17-20 6.00 4.00 0 О CO 8.50 Другие зубчатые профили с диапазоном модулей 1.0-1.75 мм выполняются на заказ (1) Диапазон зубьев зубчатого колеса Фрезы см. стр.: зубофрезы ETS (365) 364 ISCAR
