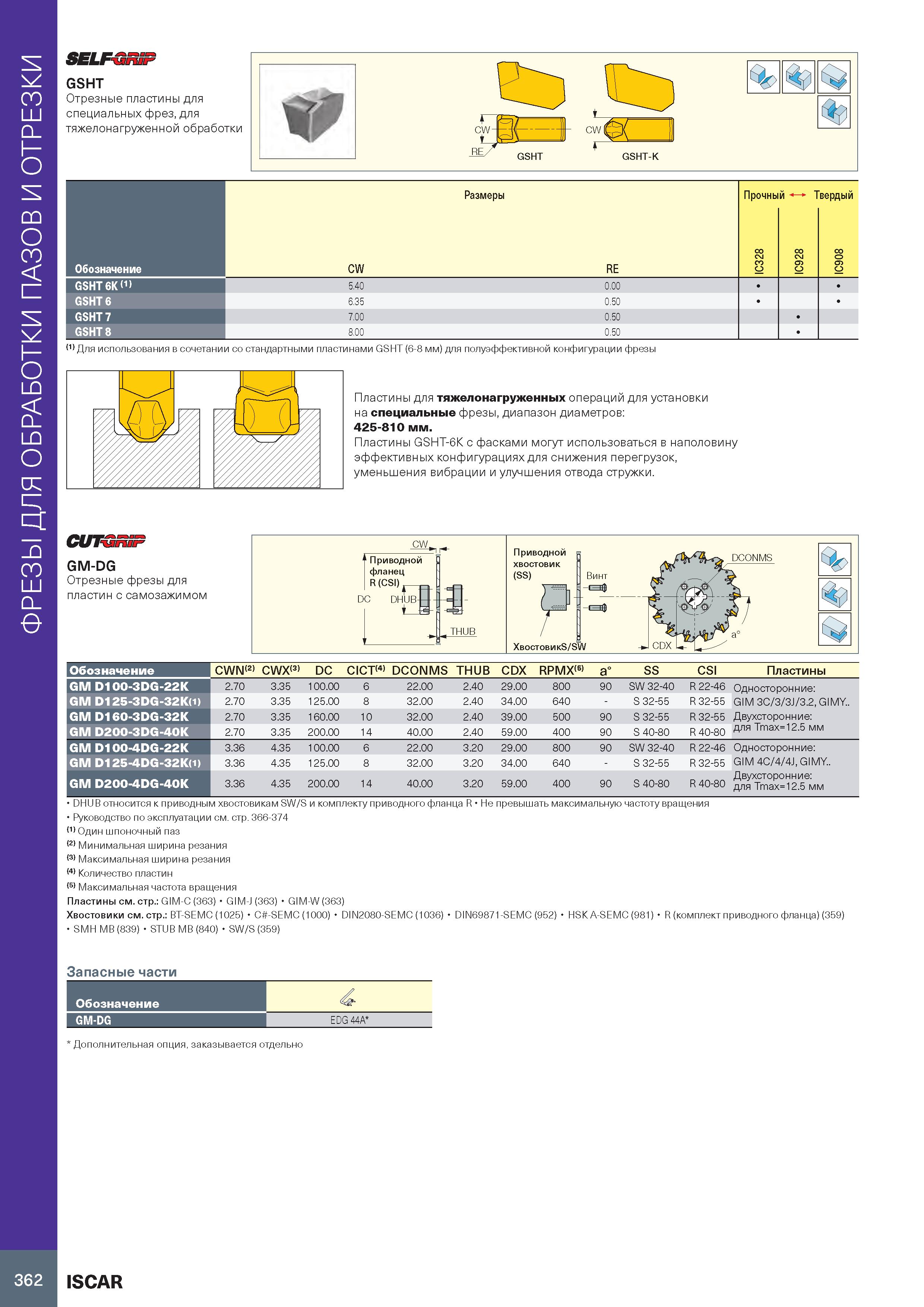

ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ SELF-GniF GSHT Отрезные пластины для специальных фрез, для тяжелонагруженной обработки % ф Обозначение Размеры CW RE Прочны ОО CSJ ОО О s IC928 вердый ОО о 05 О GSHT 6К 1> 5.40 0.00 GSHT6 6.35 0.50 GSHT7 7.00 0.50 GSHT8 СО CD CD CD (1> Для использования в сочетании со стандартными пластинами GSHT (6-8 мм) для полуэффективной конфигурации фрезы Пластины для тяжелонагруженных операций для установки на специальные фрезы, диапазон диаметров: 425-810 мм. Пластины GSHT-6K с фасками могут использоваться в наполовину эффективных конфигурациях для снижения перегрузок, уменьшения вибрации и улучшения отвода стружки. CUTGnir GM-DG Отрезные фрезы для пластин с самозажимом Обозначение CWN(2) 0 1 W DC 5 I— о о DCONMS тнив CDX RPMX(S) а° SS CSI Пластины GM D100-3DG-22K 2.70 3.35 100.00 6 22.00 2.40 29.00 800 90 SW 32-40 R 22-46 Односторонние: GM D125-3DG-32KO) 2.70 3.35 125.00 8 32.00 2.40 34.00 640 - S 32-55 R 32-55 GIM 3C/3/3J/3.2, GIMY.. GM D160-3DG-32K 2.70 3.35 160.00 10 32.00 2.40 39.00 500 90 S 32-55 R 32-55 Двухсторонние: GM D200-3DG-40K 2.70 3.35 200.00 14 40.00 2.40 59.00 400 90 S 40-80 R 40-80 для Ттах=12.5 мм GM D100-4DG-22K 3.36 4.35 100.00 6 22.00 3.20 29.00 800 90 SW 32-40 R 22-46 Односторонние: GM D125-4DG-32K0) 3.36 4.35 125.00 8 32.00 3.20 34.00 640 - S 32-55 R 32-55 GIM 4C/4/4J, GIMY.. GM D200-4DG-40K 3.36 4.35 200.00 14 40.00 3.20 59.00 400 90 S 40-80 R 40-80 Двухсторонние: для Ттах=12.5 мм DHUB относится к приводным хвостовикам SW/S и комплекту приводного фланца R Не превышать максимальную частоту вращения Руководство по эксплуатации см. стр. 366-374 (1)0дин шпоночный паз Минимальная ширина резания Максимальная ширина резания (4) Количество пластин Максимальная частота вращения Пластины см. стр.: GIM-C (363) GIM-J (363) GIM-W (363) Хвостовики см. стр.: BT-SEMC (1025) C -SEMC (1000) DIN2080-SEMC (1036) DIN69871-SEMC (952) HSK A-SEMC (981) R (комплект приводного фланца) (359) SMH MB (839) STUB MB (840) SW/S (359) Запасные части Обозначение GM-DG EDG44A Дополнительная опция, заказывается отдельно 362 ISCAR
