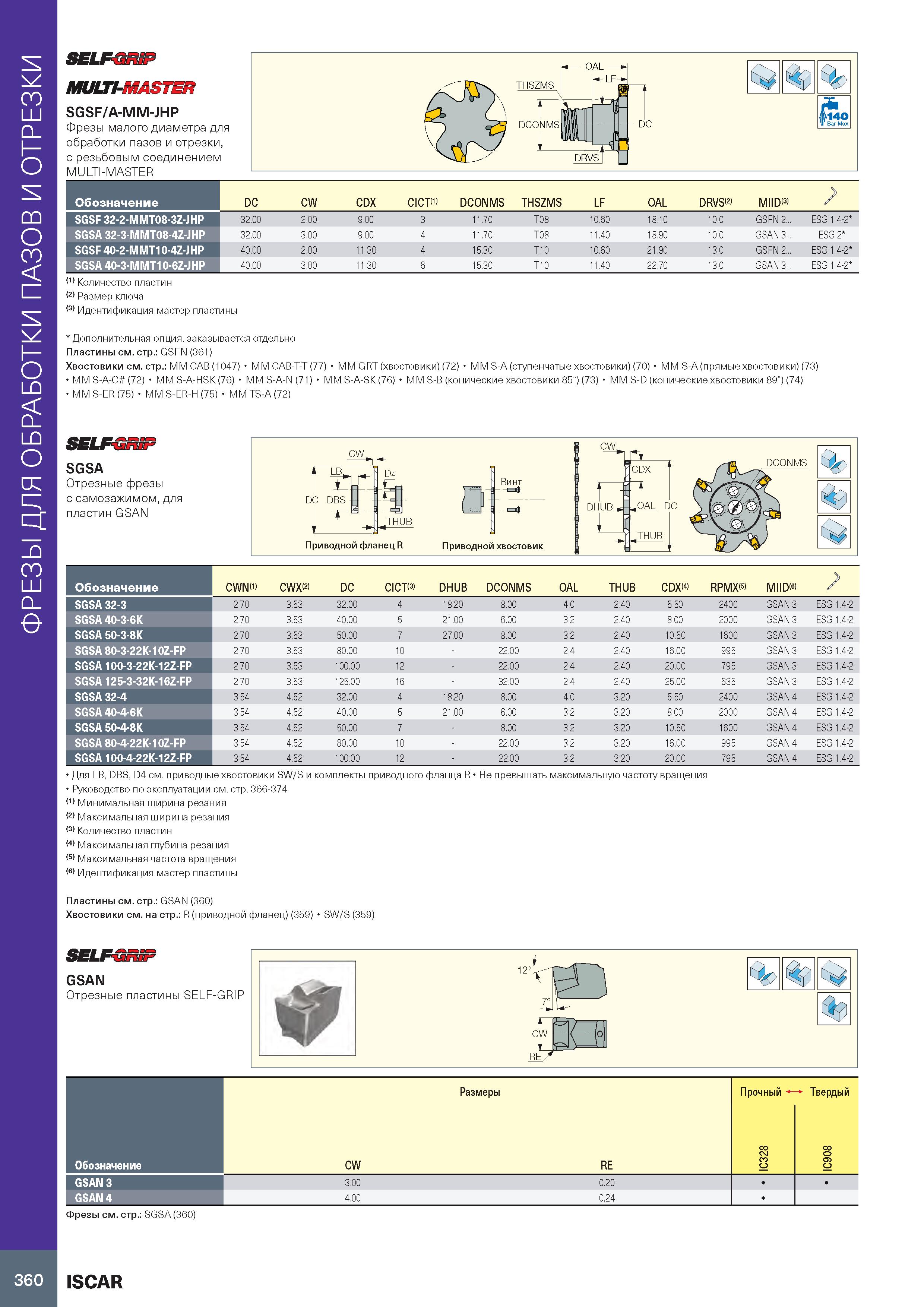

ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ SELF-GR1F MULTI-MASTER SGSF/A-MM-JHP Фрезы малого диаметра для обработки пазов и отрезки, с резьбовым соединением MULTI-MASTER DC CW CDX CICT(1) DCONMS THSZMS LF OAL DRVS(2) MIID(3) f 32.00 2.00 9.00 3 11.70 T08 10.60 18.10 10.0 GSFN 2... ESG 1.4-2 32.00 3.00 9.00 4 11.70 T08 11.40 18.90 10.0 GSAN 3... ESG 2 40.00 2.00 11.30 4 15.30 T10 10.60 21.90 13.0 GSFN 2... ESG 1.4-2 40.0 0 3.00 1130 6 1530 T10 1140 2270 13.0 gsan 3... esg 1.4-2 11) Количество пластин 12) Размер ключа 13) Идентификация мастер пластины Дополнительная опция, заказывается отдельно Пластины см. стр.: GSFN (361) Хвостовики см. стр.: MM CAB (1047) MM CAB-T-T (77) MM GRT (хвостовики) (72) MM S-A (ступенчатые хвостовики) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-HSK (76) MM S-A-N (71) MM S-A-SK (76) MM S-B (конические хвостовики 85°) (73) MM S-D (конические хвостовики 89°) (74) MM S-ER (75) MM S-ER-H (75) MM TS-A (72) Обозначение SGSF 32-2-MMT08-3Z-JHP SGSA 32-3-MMT08-4Z-JHP SGSF 40-2-MMT10-4Z-JHP SGSA 40-3-MMT10-6Z-JHP ф ф' ф 140 '1 Bar Max SELF-GRiF SGSA Отрезные фрезы с самозажимом, для пластин GSAN CW I DC DBS г THUB Приводной фланец R Приводной хвостовик Обозначение CWNI1) CWXI2) DC CICTI3) DHUB DCONMS OAL THUB CDX(4) RPMX MIIDI6) SGSA 32-3 2.70 3.53 32.00 4 18.20 8.00 4.0 2.40 5.50 2400 GSAN 3 ESG 1.4-2 SGSA 40-3-6K 2.70 3.53 40.00 5 21.00 6.00 3.2 2.40 8.00 2000 GSAN 3 ESG 1.4-2 SGSA 50-3-8K 2.70 3.53 50.00 7 27.00 8.00 3.2 2.40 10.50 1600 GSAN 3 ESG 1.4-2 SGSA 80-3-22K-10Z-FP 2.70 3.53 80.00 10 22.00 2.4 2.40 16.00 995 GSAN 3 ESG 1.4-2 SGSA 100-3-22K-12Z-FP 2.70 3.53 100.00 12 22.00 2.4 2.40 20.00 795 GSAN 3 ESG 1.4-2 SGSA 125-3-32K-16Z-FP 2.70 3.53 125.00 16 32.00 2.4 2.40 25.00 635 GSAN 3 ESG 1.4-2 SGSA 32-4 3.54 4.52 32.00 4 18.20 8.00 4.0 3.20 5.50 2400 GSAN 4 ESG 1.4-2 SGSA 40-4-6K 3.54 4.52 40.00 5 21.00 6.00 3.2 3.20 8.00 2000 GSAN 4 ESG 1.4-2 SGSA 50-4-8K 3.54 4.52 50.00 7 8.00 3.2 3.20 10.50 1600 GSAN 4 ESG 1.4-2 SGSA 80-4-22K-10Z-FP 3.54 4.52 80.00 10 22.00 3.2 3.20 16.00 995 GSAN 4 ESG 1.4-2 SGSA 100-4-22K-12Z-FP 3.54 4.52 100.00 12 22.00 3.2 3.20 20.00 795 GSAN 4 ESG 1.4-2 Для LB, DBS, D4 см. приводные хвостовики SW/S и комплекты приводного фланца R Не превышать максимальную частоту вращения Руководство по эксплуатации см. стр. 366-374 11) Минимальная ширина резания 12) Максимальная ширина резания 13) Количество пластин 14) Максимальная глубина резания 15) Максимальная частота вращения 16) Идентификация мастер пластины Пластины см. стр.: GSAN (360) Хвостовики см. на стр.: R (приводной фланец) (359) SW/S (359) GSAN Отрезные пластины SELF-GRIP 12° -г Пщг CW REx Ф Размеры Прочный Твердый Обозначение CW RE IC328 IC908 GSAN 3 3.00 0.20 GSAN 4 4.00 0.24 Фрезы см. стр.: SGSA (360) 360 ISCAR
