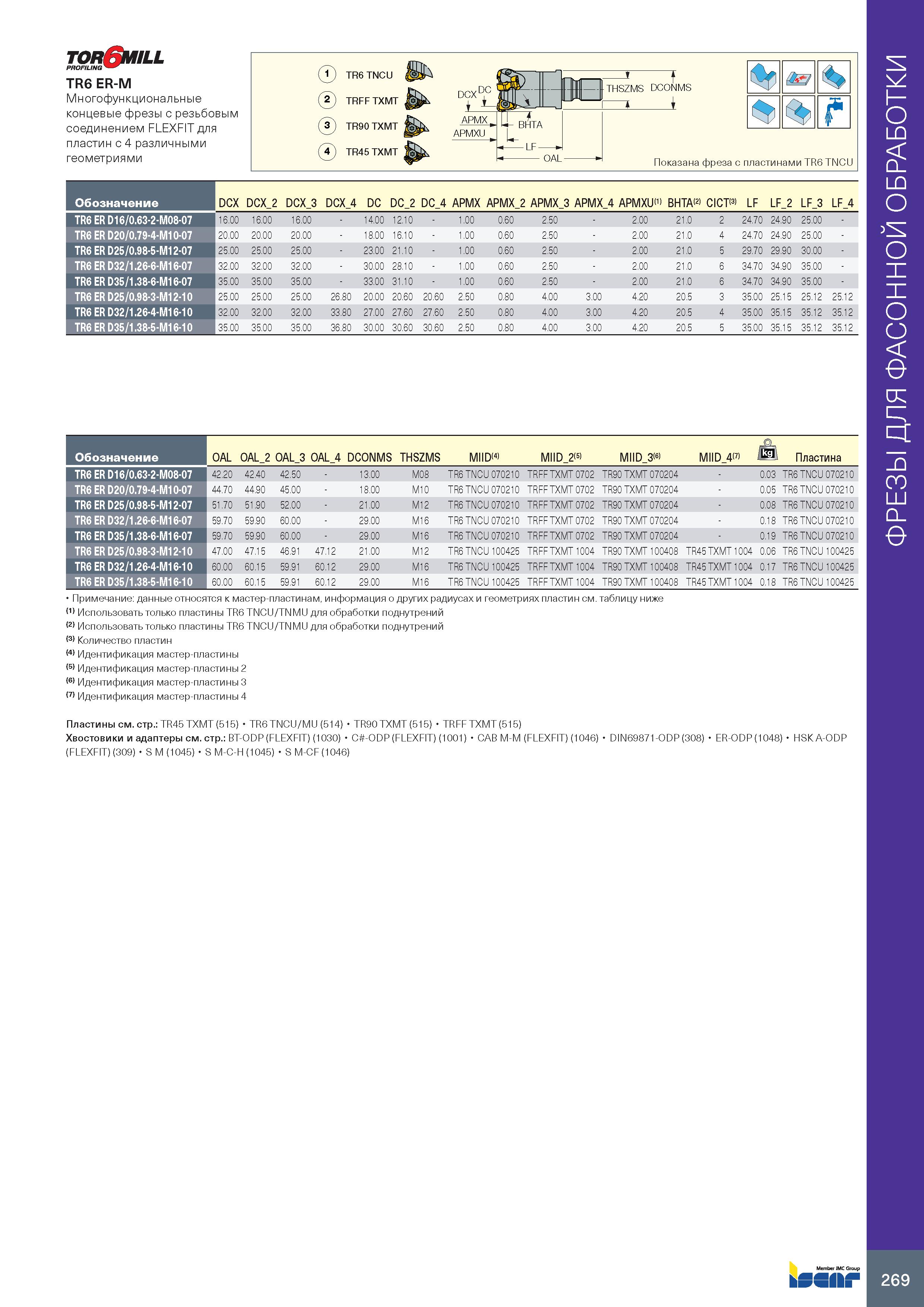

torSmill PROFILING TR6 ER-M Многофункциональные концевые фрезы с резьбовым соединением FLEXFIT для пластин с 4 различными геометриями TR6 TNCU ф TRFFTXMT Ц (3 TR90 TXMT TR45 TXMT DCX , i APMX APMXU II- —1 t THSZMS DCONMS ' -1 1 Показана фреза с пластинами TR6 TNCU Обозначение D О X DCX 2 DCX 3 DCX 4 DC о о го DC 4 APMX APMX 2 APMX 3 APMX 4 APMXU(1) I— o CI Is H B LF LF 2 LF 3 LF 4 TR6 ER D16/0.63-2-M08-07 16.00 16.00 16.00 14.00 12.10 1.00 0.60 2.50 2.00 21.0 2 24.70 24.90 25.00 TR6 ER D20/0.79-4-M10-07 20.00 20.00 20.00 18.00 16.10 1.00 0.60 2.50 2.00 21.0 4 24.70 24.90 25.00 TR6 ER D25/0.98-5-M12-07 25.00 25.00 25.00 23.00 21.10 1.00 0.60 2.50 2.00 21.0 5 29.70 29.90 30.00 TR6 ER D32/1.26-6-M16-07 32.00 32.00 32.00 30.00 28.10 1.00 0.60 2.50 2.00 21.0 6 34.70 34.90 35.00 TR6 ER D35/1.38-6-M16-07 35.00 35.00 35.00 33.00 31.10 1.00 0.60 2.50 2.00 21.0 6 34.70 34.90 35.00 TR6 ER D25/0.98-3-M12-10 25.00 25.00 25.00 26.80 20.00 20.60 20.60 2.50 0.80 4.00 3.00 4.20 20.5 3 35.00 25.15 25.12 25.12 TR6 ER D32/1.26-4-M16-10 32.00 32.00 32.00 33.80 27.00 27.60 27.60 2.50 0.80 4.00 3.00 4.20 20.5 4 35.00 35.15 35.12 35.12 TR6 ER D35/1.38-5-M16-10 35.00 35.00 35.00 36.80 30.00 30.60 30.60 2.50 0.80 4.00 3.00 4.20 20.5 5 35.00 35.15 35.12 35.12 OAL Обозначение OAL g i— ГО g 1— GO L i— 4 DCONMS THSZMS MIID(4) MIID 2(5) M IID 3(6) MIID 4(7) Пластина TR6 ER D16/0.63-2-M08-07 42.20 42.40 42.50 13.00 M08 TR6 TNCU 070210 TRFF TXMT 0702 TR90 TXMT 070204 0.03 TR6 TNCU 070210 TR6 ER D20/0.79-4-M10-07 44.70 44.90 45.00 18.00 M10 TR6 TNCU 070210 TRFF TXMT 0702 TR90 TXMT 070204 0.05 TR6 TNCU 070210 TR6 ER D25/0.98-5-M12-07 51.70 51.90 52.00 21.00 M12 TR6 TNCU 070210 TRFF TXMT 0702 TR90 TXMT 070204 0.08 TR6 TNCU 070210 TR6 ER D32/1.26-6-M16-07 59.70 59.90 60.00 29.00 M16 TR6 TNCU 070210 TRFF TXMT 0702 TR90 TXMT 070204 0.18 TR6 TNCU 070210 TR6 ER D35/1.38-6-M16-07 59.70 59.90 60.00 29.00 M16 TR6 TNCU 070210 TRFF TXMT 0702 TR90 TXMT 070204 0.19 TR6 TNCU 070210 TR6 ER D25/0.98-3-M12-10 47.00 47.15 46.91 47.12 21.00 M12 TR6 TNCU 100425 TRFF TXMT 1004 TR90 TXMT 100408 TR45 TXMT 1004 0.06 TR6 TNCU 100425 TR6 ER D32/1.26-4-M16-10 60.00 60.15 59.91 60.12 29.00 M16 TR6 TNCU 100425 TRFF TXMT 1004 TR90 TXMT 100408 TR45 TXMT 1004 0.17 TR6 TNCU 100425 TR6 ER D35/1.38-5-M16-10 60.00 60.15 59.91 60.12 29.00 M16 TR6 TNCU 100425 TRFF TXMT 1004 TR90 TXMT 100408 TR45 TXMT 1004 0.18 TR6 TNCU 100425 Примечание: данные относятся к мастер-пластинам, информация о других радиусах и геометриях пластин см. таблицу ниже (1) Использовать только пластины TR6 TNCU/TNMU для обработки поднутрений (2) Использовать только пластины TR6 TNCU/TNMU для обработки поднутрений (3) Количество пластин (4) Идентификация мастер-пластины (5) Идентификация мастер-пластины 2 (6) Идентификация мастер-пластины 3 (7) Идентификация мастер-пластины 4 Пластины см. стр.: TR45 TXMT (515) TR6TNCU/MU (514) TR90 TXMT (515) TRFFTXMT(515) Хвостовики и адаптеры см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) 269 ФРЕЗЫ ДЛЯ ФАСОННОЙ ОБРАБОТКИ
