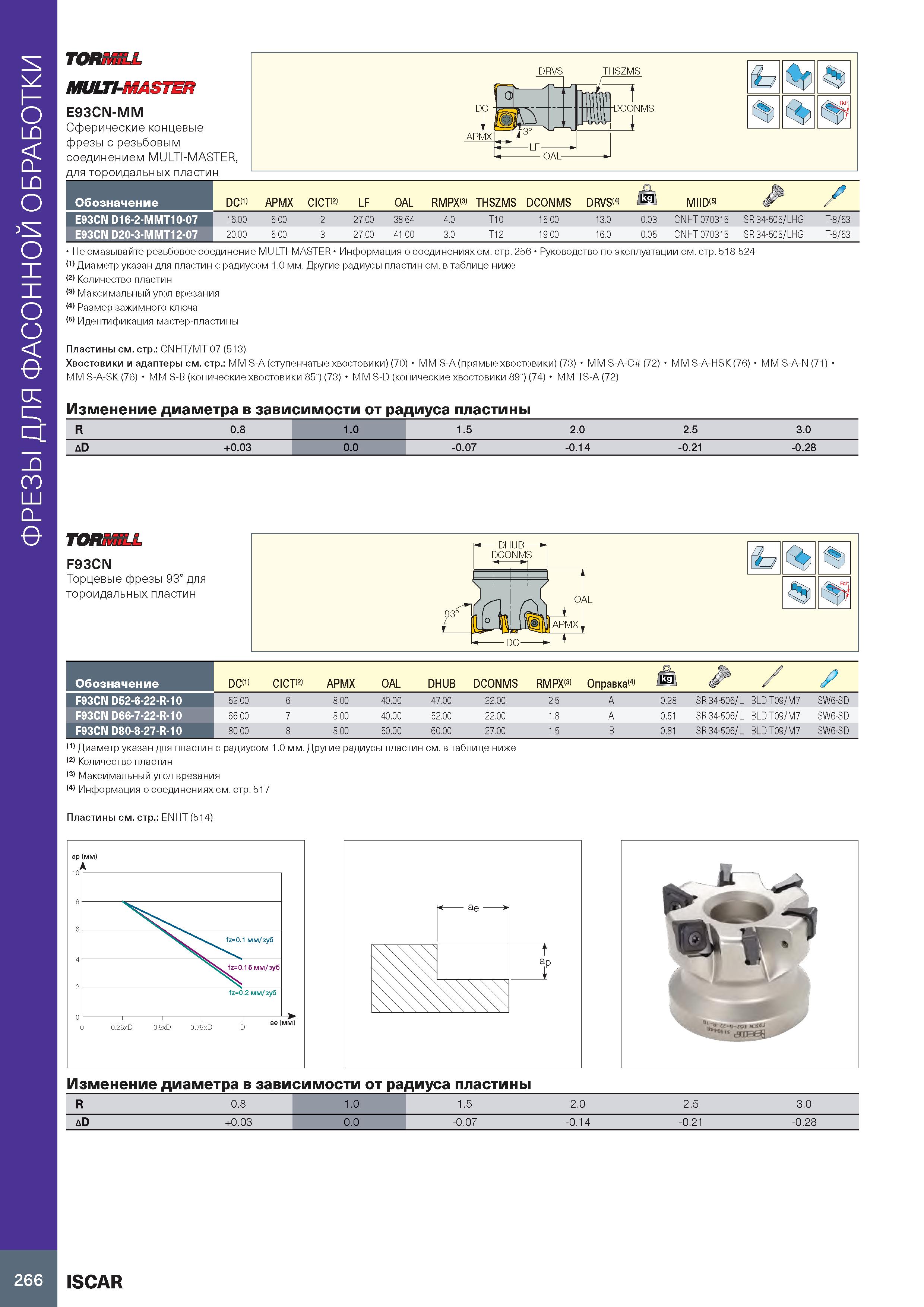

ФРЕЗЫ ДЛЯ ФАСОННОЙ ОБРАБОТКИ TORSHSJL MULTI-MASTER E93CN-MM Сферические концевые фрезы с резьбовым соединением MULTI-MASTER, для тороидальных пластин т DCONMS 1 От Обозначение DC(1) APMX CICT(2) LF OAL RMPX(3) THSZMS DCONMS DRVS(4) kg MIID(5) / E93CN D16-2-MMT10-07 16.00 5.00 2 27.00 38.64 4.0 T10 15.00 13.0 0.03 CNHT 070315 SR 34-505/LHG T-8/53 E93CN D20-3-MMT12-07 20.00 5.00 3 27.00 41.00 3.0 T12 19.00 16.0 0.05 CNHT 070315 SR 34-505/LHG T-8/53 ньютон на метр 1.0 мм. Другие радиусы пластин см. в таблице ниже (2) Количество пластин (3) Максимальный угол врезания (4) Размер зажимного ключа (5) Идентификация мастер-пластины Пластины см. стр.: CNHT/MT 07 (513) Хвостовики и адаптеры см. стр.: MM S-A (ступенчатые хвостовики) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-SK (76) MM S-B (конические хвостовики 85°) (73) MM S-D (конические хвостовики 89°) (74) MM TS-A (72) MM S-A-HSK(76) MM S-A-N (71) Изменение диаметра в зависимости от радиуса пластины IHSZMS R 0.8 1.0 1.5 2.0 2.5 3.0 &D +0.03 0.0 -0.07 -0.14 -0.21 -0.28 TORSSLL F93CN Торцевые фрезы 93° для тороидальных пластин \h '3' Обозначение F93CN D52-6-22-R-10 F93CN D66-7-22-R-10 F93CN D80-8-27-R-10 DC(1) CICT(2) APMX OAL DHUB DCONMS RMPX(3) Оправка(4) /kg / >P 52.00 6 8.00 40.00 47.00 22.00 2.5 A 0.28 SR 34-506/L BLD T09/M7 SW6-SD 66.00 7 8.00 40.00 52.00 22.00 1.8 A 0.51 SR 34-506/L BLD T09/M7 SW6-SD 80.00 8 8.00 50.00 60.00 27.00 1.5 B 0.81 SR 34-506/L BLD T09/M7 SW6-SD (1) Диаметр указан для пластин с радиусом 1.0 мм. Другие радиусы пластин см. в таблице ниже (2) Количество пластин (3) Максимальный угол врезания (4) Информация о соединениях см. стр. 517 Пластины см. стр.: ENHT (514) ap (мм) Изменение диаметра в зависимости от радиуса пластины R 0.8 1.0 1.5 2.0 2.5 3.0 &D +0.03 0.0 -0.07 -0.14 -0.21 -0.28 266 ISCAR
