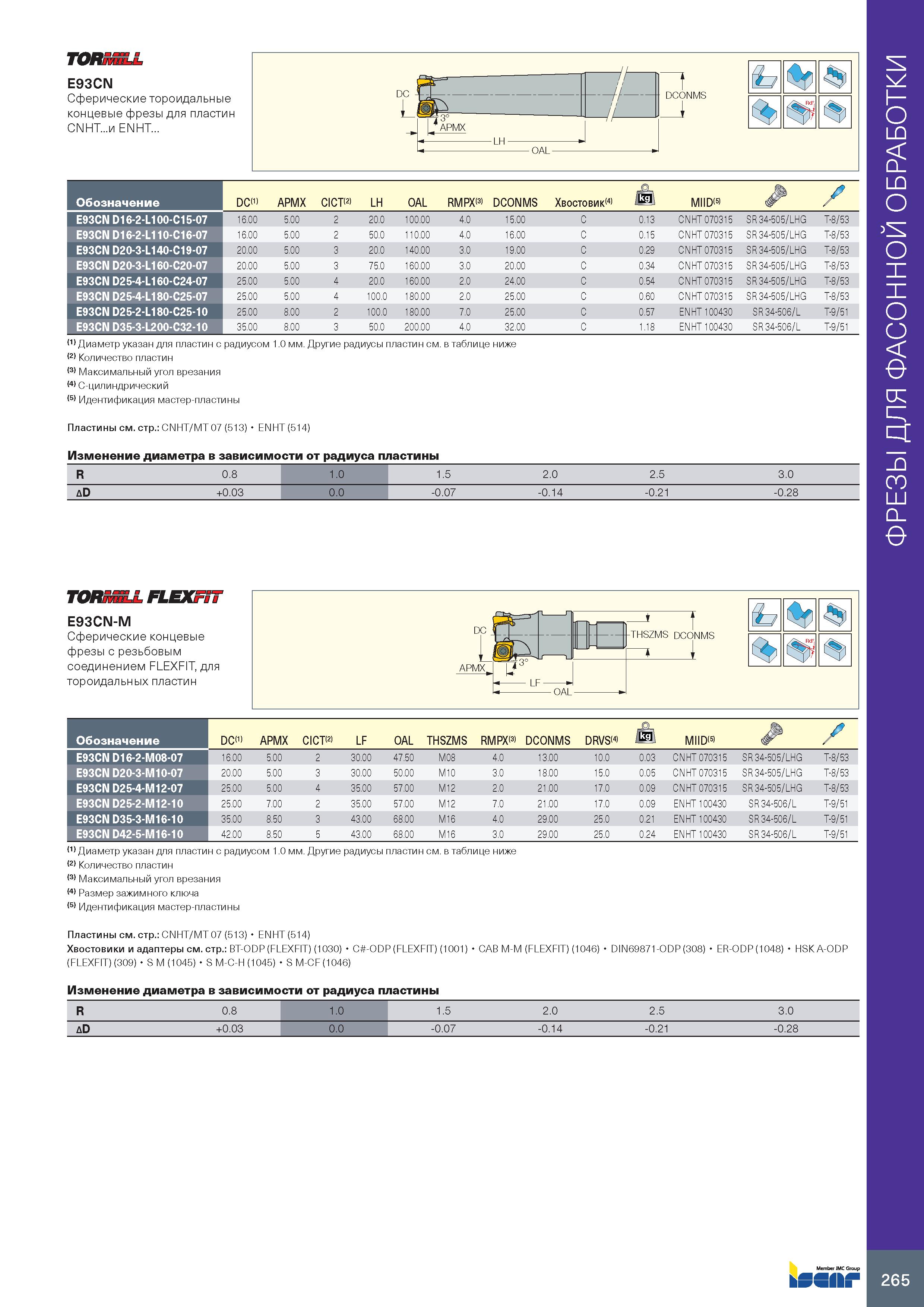

TORnSLL E93CN Сферические тороидальные концевые фрезы для пластин CNHT...m ENHT... % Обозначение DC(1> APMX CICT(2> LH OAL RMPX 3> DCONMS Хвостовик(4> jkgl MIID(5> / E93CN D16-2-L100-C15-07 16.00 5.00 2 20.0 100.00 4.0 15.00 C 0.13 CNHT 070315 SR 34-505/LHG T-8/53 E93CN D16-2-L110-C16-07 16.00 5.00 2 50.0 110.00 4.0 16.00 C 0.15 CNHT 070315 SR 34-505/LHG T-8/53 E93CN D20-3-L140-C19-07 20.00 5.00 3 20.0 140.00 3.0 19.00 C 0.29 CNHT 070315 SR 34-505/LHG T-8/53 E93CN D20-3-L160-C20-07 20.00 5.00 3 75.0 160.00 3.0 20.00 C 0.34 CNHT 070315 SR 34-505/LHG T-8/53 E93CN D25-4-L160-C24-07 25.00 5.00 4 20.0 160.00 2.0 24.00 C 0.54 CNHT 070315 SR 34-505/LHG T-8/53 E93CN D25-4-L180-C25-07 25.00 5.00 4 100.0 180.00 2.0 25.00 C 0.60 CNHT 070315 SR 34-505/LHG T-8/53 E93CN D25-2-L180-C25-10 25.00 8.00 2 100.0 180.00 7.0 25.00 C 0.57 ENHT 100430 SR 34-506/L T-9/51 E93CN D35-3-L200-C32-10 35.00 8.00 3 50.0 200.00 4.0 32.00 C 1.18 ENHT 100430 SR 34-506/L T-9/51 (1> Диаметр указан для пластин с радиусом 1.0 мм. Другие радиусы пластин см. в таблице ниже (2> Количество пластин (3> Максимальный угол врезания (4> C-цилиндрический (5> Идентификация мастер-пластины Пластины см. стр.: CNHT/MT 07 (513) ENHT (514) Изменение диаметра в зависимости от радиуса пластины R 0.8 1.0 1.5 2.0 2.5 3.0 &D +0.03 0.0 -0.07 -0.14 -0.21 -0.28 TORnSA. FLEXFIT E93CN-M Сферические концевые фрезы с резьбовым соединением FLEXFIT, для тороидальных пластин THSZMS DCONMS \b (1> Диаметр указан для пластин с радиусом 1.0 мм. Другие радиусы пластин см. в таблице ниже (2> Количество пластин (3> Максимальный угол врезания (4> Размер зажимного ключа (5> Идентификация мастер-пластины Обозначение DC(1> APMX CICT(2> LF OAL THSZMS RMPX 3> DCONMS DRVS 4> ikii MIID(5> / E93CN D16-2-M08-07 16.00 5.00 2 30.00 47.50 M08 4.0 13.00 10.0 0.03 CNHT 070315 SR 34-505/LHG T-8/53 E93CN D20-3-M10-07 20.00 5.00 3 30.00 50.00 M10 3.0 18.00 15.0 0.05 CNHT 070315 SR 34-505/LHG T-8/53 E93CN D25-4-M12-07 25.00 5.00 4 35.00 57.00 M12 2.0 21.00 17.0 0.09 CNHT 070315 SR 34-505/LHG T-8/53 E93CN D25-2-M12-10 25.00 7.00 2 35.00 57.00 M12 7.0 21.00 17.0 0.09 ENHT 100430 SR 34-506/L T-9/51 E93CN D35-3-M16-10 35.00 8.50 3 43.00 68.00 M16 4.0 29.00 25.0 0.21 ENHT 100430 SR 34-506/L T-9/51 E93CN D42-5-M16-10 42.00 8.50 5 43.00 68.00 M16 3.0 29.00 25.0 0.24 ENHT 100430 SR 34-506/L T-9/51 Пластины см. стр.: CNHT/MT 07 (513) ENHT (514) Хвостовики и адаптеры см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP Изменение диаметра в зависимости от радиуса пластины R 0.8 1.0 1.5 2.0 2.5 3.0 &D +0.03 0.0 -0.07 -0.14 -0.21 -0.28 265 ФРЕЗЫ ДЛЯ ФАСОННОЙ ОБРАБОТКИ
