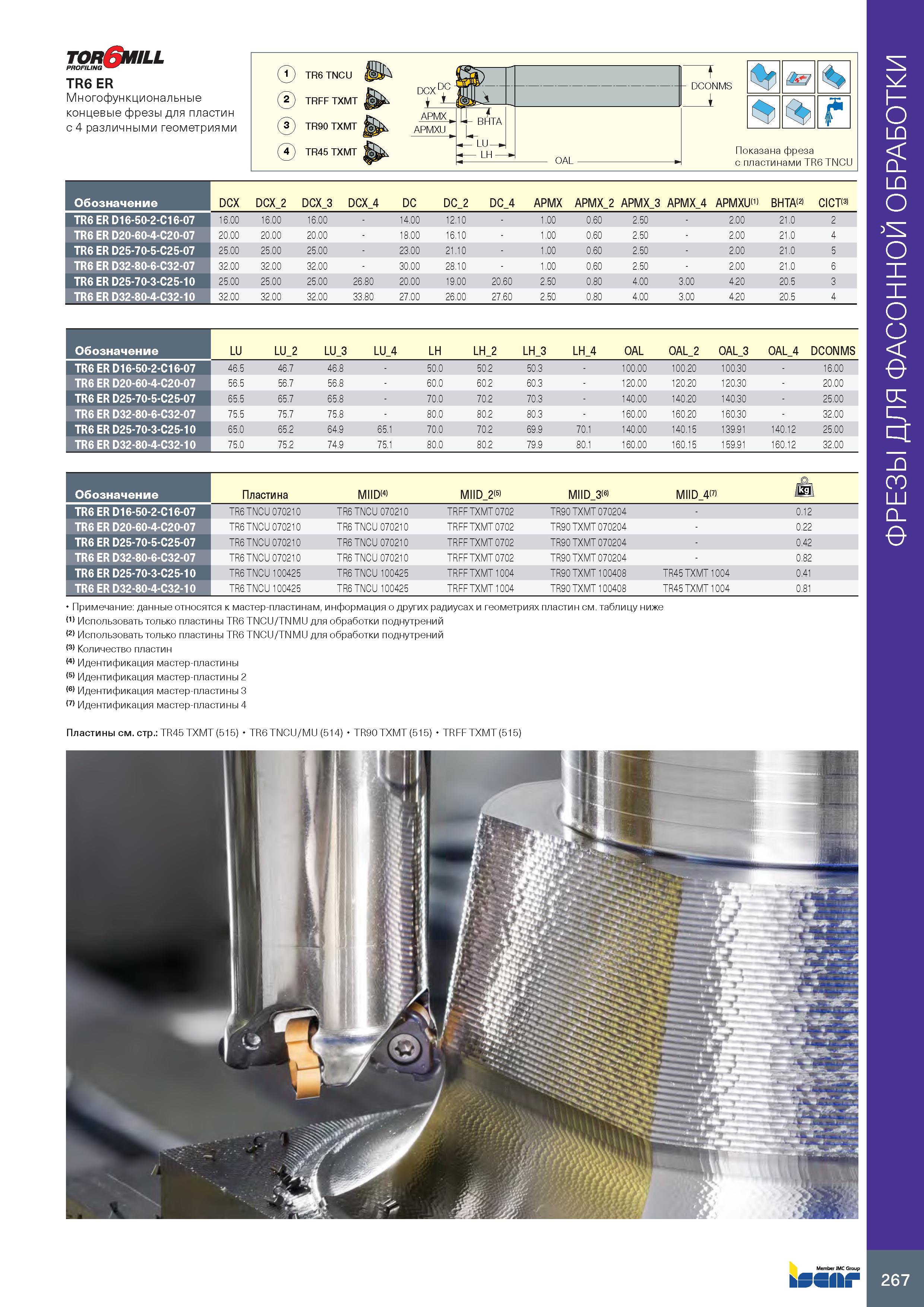

torGmill PROFILING TR6 ER Многофункциональные концевые фрезы для пластин с 4 различными геометриями TR6TNCU TRFF TXMT М (3 TR90 TXMT ( ) TR45 TXMT % Показана фреза с пластинами TR6 TNCU Обозначение DCX DCX 2 DCX 3 DCX 4 DC DC 2 DC 4 APMX APMX 2 APMX 3 APMX 4 APMXU(1) BHTA(2) CICT(3) TR6 ER D16-50-2-C16-07 16.00 16.00 16.00 14.00 12.10 1.00 0.60 2.50 2.00 21.0 2 TR6 ER D20-60-4-C20-07 20.00 20.00 20.00 18.00 16.10 1.00 0.60 2.50 2.00 21.0 4 TR6 ER D25-70-5-C25-07 25.00 25.00 25.00 23.00 21.10 1.00 0.60 2.50 2.00 21.0 5 TR6 ER D32-80-6-C32-07 32.00 32.00 32.00 30.00 28.10 1.00 0.60 2.50 2.00 21.0 6 TR6 ER D25-70-3-C25-10 25.00 25.00 25.00 26.80 20.00 19.00 20.60 2.50 0.80 4.00 3.00 4.20 20.5 3 TR6 ER D32-80-4-C32-10 32.00 32.00 32.00 33.80 27.00 26.00 27.60 2.50 0.80 4.00 3.00 4.20 20.5 4 Обозначение LU LU 2 LU 3 LU 4 LH LH 2 LH 3 LH 4 OAL OAL 2 OAL 3 OAL 4 DCONMS TR6 ER D16-50-2-C16-07 46.5 46.7 46.8 50.0 50.2 50.3 100.00 100.20 100.30 16.00 TR6 ER D20-60-4-C20-07 56.5 56.7 56.8 60.0 60.2 60.3 120.00 120.20 120.30 20.00 TR6 ER D25-70-5-C25-07 65.5 65.7 65.8 70.0 70.2 70.3 140.00 140.20 140.30 25.00 TR6 ER D32-80-6-C32-07 75.5 75.7 75.8 80.0 80.2 80.3 160.00 160.20 160.30 32.00 TR6 ER D25-70-3-C25-10 65.0 65.2 64.9 65.1 70.0 70.2 69.9 70.1 140.00 140.15 139.91 140.12 25.00 TR6 ER D32-80-4-C32-10 75.0 75.2 74.9 75.1 80.0 80.2 79.9 80.1 160.00 160.15 159.91 160.12 32.00 Обозначение Пластина MIID(4) MIID 2(5) MIID 3(6) MIID 4(7) Mi TR6 ER D16-50-2-C16-07 TR6 TNCU 070210 TR6 TNCU 070210 TRFF TXMT 0702 TR90 TXMT 070204 0.12 TR6 ER D20-60-4-C20-07 TR6 TNCU 070210 TR6 TNCU 070210 TRFF TXMT 0702 TR90 TXMT 070204 0.22 TR6 ER D25-70-5-C25-07 TR6 TNCU 070210 TR6 TNCU 070210 TRFF TXMT 0702 TR90 TXMT 070204 0.42 TR6 ER D32-80-6-C32-07 TR6 TNCU 070210 TR6 TNCU 070210 TRFF TXMT 0702 TR90 TXMT 070204 0.82 TR6 ER D25-70-3-C25-10 TR6 TNCU 100425 TR6 TNCU 100425 TRFF TXMT 1004 TR90 TXMT 100408 TR45 TXMT 1004 0.41 TR6 ER D32-80-4-C32-10 TR6 TNCU 100425 TR6 TNCU 100425 TRFF TXMT 1004 TR90 TXMT 100408 TR45 TXMT 1004 0.81 Примечание: данные относятся к мастер-пластинам, информация о других радиусах и геометриях пластин см. таблицу ниже (1) Использовать только пластины TR6 TNCU/TNMU для обработки поднутрений (2) Использовать только пластины TR6 TNCU/TNMU для обработки поднутрений (3) Количество пластин (4) Идентификация мастер-пластины (5) Идентификация мастер-пластины 2 (6) Идентификация мастер-пластины 3 (7) Идентификация мастер-пластины 4 Пластины см. стр.: TR45 TXMT (515) TR6TNCU/MU (514) TR90 TXMT (515) TRFFTXMT(515) 267 ФРЕЗЫ ДЛЯ ФАСОННОЙ ОБРАБОТКИ
