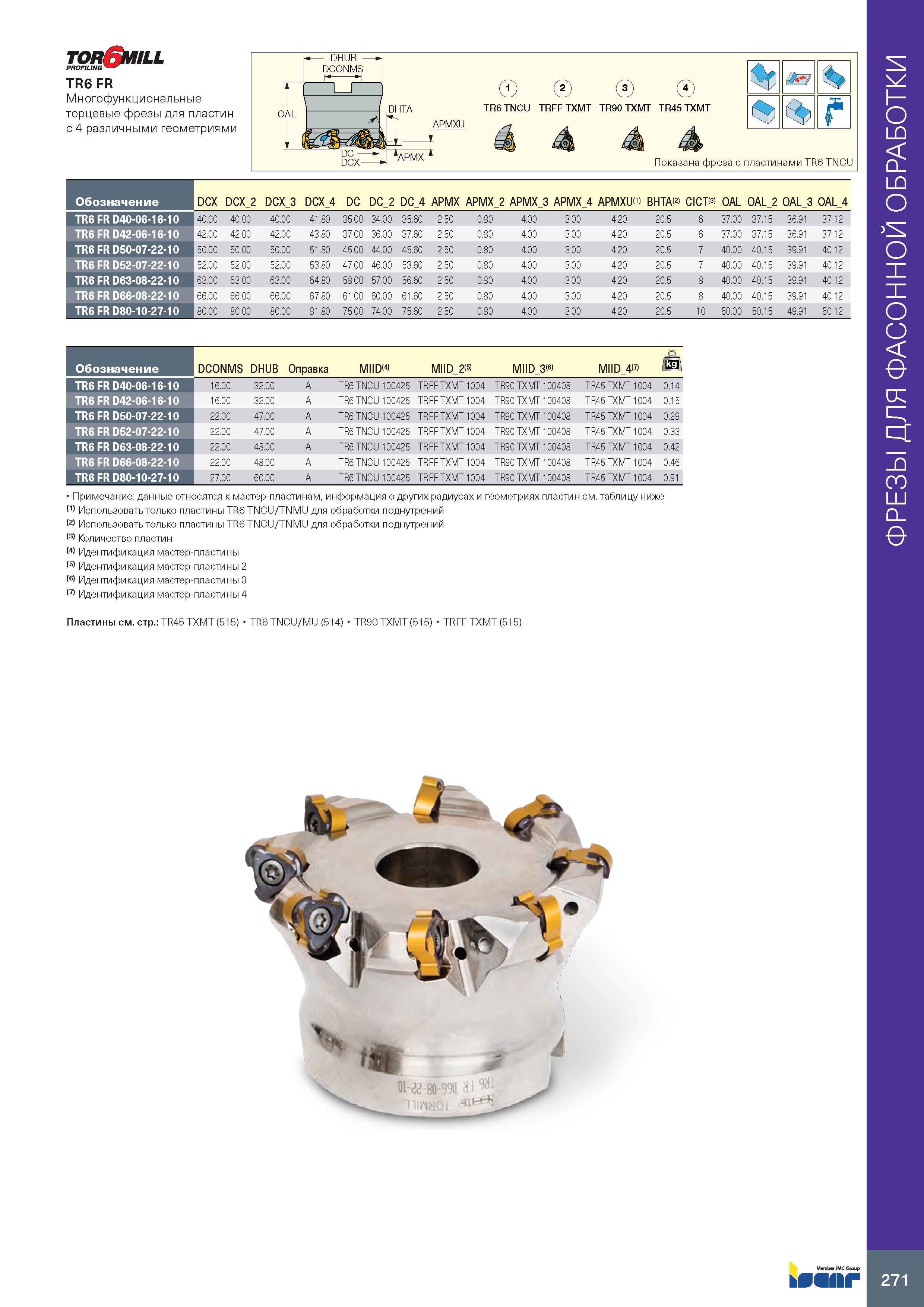

torSmill PROFILING TR6 FR Многофункциональные торцевые фрезы для пластин с 4 различными геометриями Обозначение DCX 1 S D DCX 3 DCX 4 DC DC 2 DC 4 APMX APMX 2 APMX 3 APMX 4 APMXU(1 I— o CI H B OAL 4 i g 3 i g i g TR6 FR D40-06-16-10 40.00 40.00 40.00 41.80 35.00 34.00 35.60 2.50 0.80 4.00 3.00 4.20 20.5 6 37.00 37.15 36.91 37.12 TR6 FR D42-06-16-10 42.00 42.00 42.00 43.80 37.00 36.00 37.60 2.50 0.80 4.00 3.00 4.20 20.5 6 37.00 37.15 36.91 37.12 TR6 FR D50-07-22-10 50.00 50.00 50.00 51.80 45.00 44.00 45.60 2.50 0.80 4.00 3.00 4.20 20.5 7 40.00 40.15 39.91 40.12 TR6 FR D52-07-22-10 52.00 52.00 52.00 53.80 47.00 46.00 53.60 2.50 0.80 4.00 3.00 4.20 20.5 7 40.00 40.15 39.91 40.12 TR6 FR D63-08-22-10 63.00 63.00 63.00 64.80 58.00 57.00 56.60 2.50 0.80 4.00 3.00 4.20 20.5 8 40.00 40.15 39.91 40.12 TR6 FR D66-08-22-10 66.00 66.00 66.00 67.80 61.00 60.00 61.60 2.50 0.80 4.00 3.00 4.20 20.5 8 40.00 40.15 39.91 40.12 TR6 FR D80-10-27-10 80.00 80.00 80.00 81.80 75.00 74.00 75.60 2.50 0.80 4.00 3.00 4.20 20.5 10 50.00 50.15 49.91 50.12 Обозначение DCONMS B D Оправка MIID(4) MIID 2 5) MIID 3(6) MIID 4 7) й TR6 FR D40-06-16-10 16.00 32.00 A TR6 TNCU 100425 TRFF TXMT 1004 TR90 TXMT 100408 TR45 TXMT 1004 0.14 TR6 FR D42-06-16-10 16.00 32.00 A TR6 TNCU 100425 TRFF TXMT 1004 TR90 TXMT 100408 TR45 TXMT 1004 0.15 TR6 FR D50-07-22-10 22.00 47.00 A TR6 TNCU 100425 TRFF TXMT 1004 TR90 TXMT 100408 TR45 TXMT 1004 0.29 TR6 FR D52-07-22-10 22.00 47.00 A TR6 TNCU 100425 TRFF TXMT 1004 TR90 TXMT 100408 TR45 TXMT 1004 0.33 TR6 FR D63-08-22-10 22.00 48.00 A TR6 TNCU 100425 TRFF TXMT 1004 TR90 TXMT 100408 TR45 TXMT 1004 0.42 TR6 FR D66-08-22-10 22.00 48.00 A TR6 TNCU 100425 TRFF TXMT 1004 TR90 TXMT 100408 TR45 TXMT 1004 0.46 TR6 FR D80-10-27-10 27.00 60.00 A TR6 TNCU 100425 TRFF TXMT 1004 TR90 TXMT 100408 TR45 TXMT 1004 0.91 Примечание: данные относятся к мастер-пластинам, информация о других радиусах и геометриях пластин см. таблицу ниже (1) Использовать только пластины TR6 TNCU/TNMU для обработки поднутрений (2) Использовать только пластины TR6 TNCU/TNMU для обработки поднутрений (3) Количество пластин (4) Идентификация мастер-пластины (5) Идентификация мастер-пластины 2 (6) Идентификация мастер-пластины 3 (7) Идентификация мастер-пластины 4 Пластины см. стр.: TR45 TXMT(515) TR6TNCU/MU (514) TR90 TXMT(515) TRFF TXMT (515) 271 ФРЕЗЫ ДЛЯ ФАСОННОЙ ОБРАБОТКИ
