Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2017 Вращающийся режущий инструмент и оснастка (Всего 1076 стр.) |
|||||
|

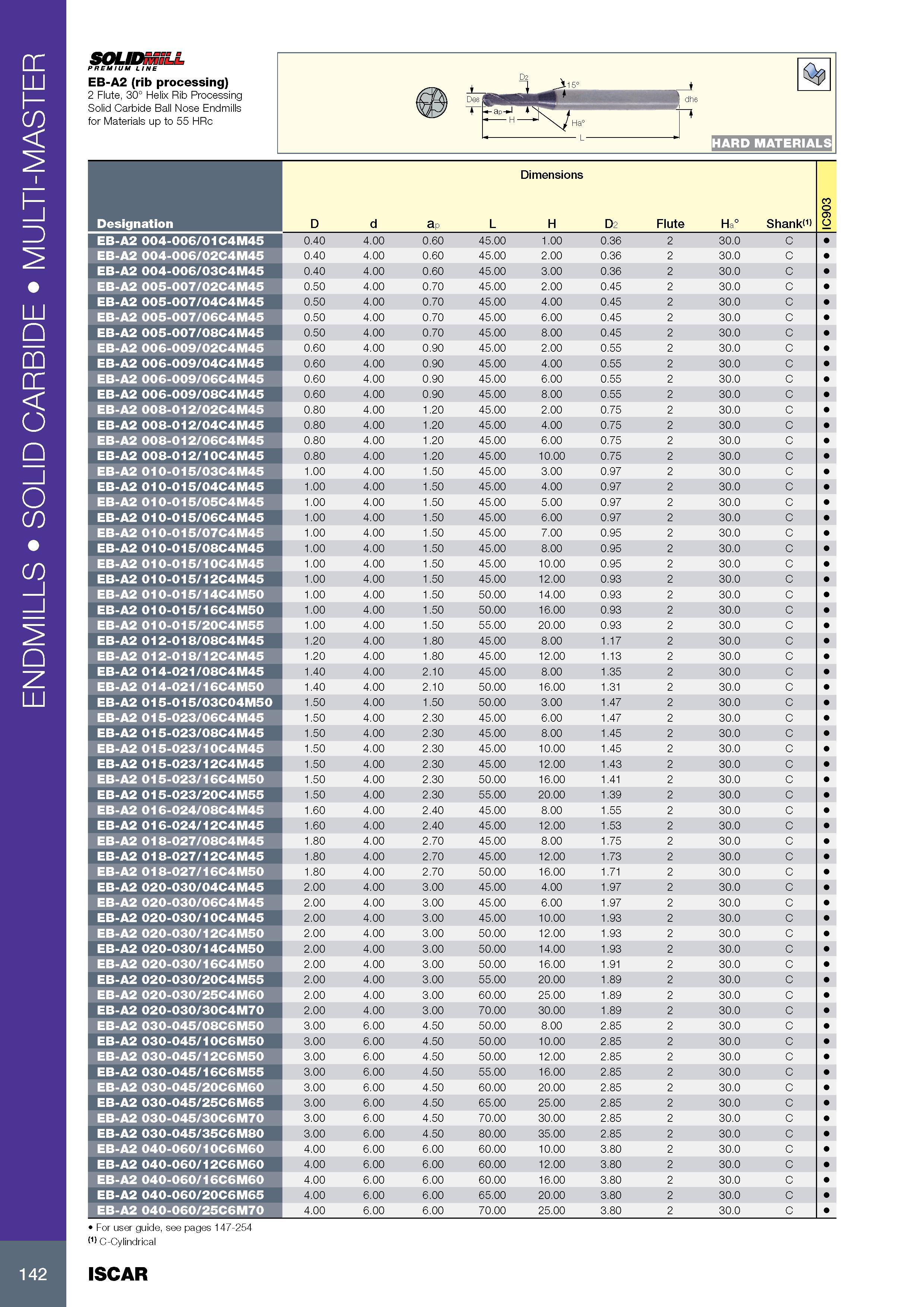

146 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.142 |
|||||
Твердосплавные цельные концевые фрезы Iscar Обозначение Режимы резания Подача на зуб Эскиз фрезерного инструмента с основными размерами ENDMILLS SOLID CARBIТвердосплавные цельные концевые фрезы Iscar Обозначение Режимы резания Подача на зуб Эскиз фрезерного инструмента с основными размерами ENDMILLS SOLID CARBIDE MULTI-MASTER PREMIUM LINE EB-A2 (rib processing) 2 Flute, 30° Helix Rib Processing Solid Carbide Ball Nose Endmills for Materials up to 55 HRc Размеры в мм Dimensions Обозначение Designation D d ap L H D2 Flute Ha° Shank IC903 EB-A2 004-006/01C4M45 0.40 4.00 0.60 45.00 1.00 0.36 2 30.0 C EB-A2 004-006/02C4M45 0.40 4.00 0.60 45.00 2.00 0.36 2 30.0 C EB-A2 004-006/03C4M45 0.40 4.00 0.60 45.00 3.00 0.36 2 30.0 C EB-A2 005-007/02C4M45 0.50 4.00 0.70 45.00 2.00 0.45 2 30.0 C EB-A2 005-007/04C4M45 0.50 4.00 0.70 45.00 4.00 0.45 2 30.0 C EB-A2 005-007/06C4M45 0.50 4.00 0.70 45.00 6.00 0.45 2 30.0 C EB-A2 005-007/08C4M45 0.50 4.00 0.70 45.00 8.00 0.45 2 30.0 C EB-A2 006-009/02C4M45 0.60 4.00 0.90 45.00 2.00 0.55 2 30.0 C EB-A2 006-009/04C4M45 0.60 4.00 0.90 45.00 4.00 0.55 2 30.0 C EB-A2 006-009/06C4M45 0.60 4.00 0.90 45.00 6.00 0.55 2 30.0 C EB-A2 006-009/08C4M45 0.60 4.00 0.90 45.00 8.00 0.55 2 30.0 C EB-A2 008-012/02C4M45 0.80 4.00 1.20 45.00 2.00 0.75 2 30.0 C EB-A2 008-012/04C4M45 0.80 4.00 1.20 45.00 4.00 0.75 2 30.0 C EB-A2 008-012/06C4M45 0.80 4.00 1.20 45.00 6.00 0.75 2 30.0 C EB-A2 008-012/10C4M45 0.80 4.00 1.20 45.00 10.00 0.75 2 30.0 C EB-A2 010-015/03C4M45 1.00 4.00 1.50 45.00 3.00 0.97 2 30.0 C EB-A2 010-015/04C4M45 1.00 4.00 1.50 45.00 4.00 0.97 2 30.0 C EB-A2 010-015/05C4M45 1.00 4.00 1.50 45.00 5.00 0.97 2 30.0 C EB-A2 010-015/06C4M45 1.00 4.00 1.50 45.00 6.00 0.97 2 30.0 C EB-A2 010-015/07C4M45 1.00 4.00 1.50 45.00 7.00 0.95 2 30.0 C EB-A2 010-015/08C4M45 1.00 4.00 1.50 45.00 8.00 0.95 2 30.0 C EB-A2 010-015/10C4M45 1.00 4.00 1.50 45.00 10.00 0.95 2 30.0 C EB-A2 010-015/12C4M45 1.00 4.00 1.50 45.00 12.00 0.93 2 30.0 C EB-A2 010-015/14C4M50 1.00 4.00 1.50 50.00 14.00 0.93 2 30.0 C EB-A2 010-015/16C4M50 1.00 4.00 1.50 50.00 16.00 0.93 2 30.0 C EB-A2 010-015/20C4M55 1.00 4.00 1.50 55.00 20.00 0.93 2 30.0 C EB-A2 012-018/08C4M45 1.20 4.00 1.80 45.00 8.00 1.17 2 30.0 C EB-A2 012-018/12C4M45 1.20 4.00 1.80 45.00 12.00 1.13 2 30.0 C EB-A2 014-021/08C4M45 1.40 4.00 2.10 45.00 8.00 1.35 2 30.0 C EB-A2 014-021/16C4M50 1.40 4.00 2.10 50.00 16.00 1.31 2 30.0 C EB-A2 015-015/03C04M50 1.50 4.00 1.50 50.00 3.00 1.47 2 30.0 C EB-A2 015-023/06C4M45 1.50 4.00 2.30 45.00 6.00 1.47 2 30.0 C EB-A2 015-023/08C4M45 1.50 4.00 2.30 45.00 8.00 1.45 2 30.0 C EB-A2 015-023/10C4M45 1.50 4.00 2.30 45.00 10.00 1.45 2 30.0 C EB-A2 015-023/12C4M45 1.50 4.00 2.30 45.00 12.00 1.43 2 30.0 C EB-A2 015-023/16C4M50 1.50 4.00 2.30 50.00 16.00 1.41 2 30.0 C EB-A2 015-023/20C4M55 1.50 4.00 2.30 55.00 20.00 1.39 2 30.0 C EB-A2 016-024/08C4M45 1.60 4.00 2.40 45.00 8.00 1.55 2 30.0 C EB-A2 016-024/12C4M45 1.60 4.00 2.40 45.00 12.00 1.53 2 30.0 C EB-A2 018-027/08C4M45 1.80 4.00 2.70 45.00 8.00 1.75 2 30.0 C EB-A2 018-027/12C4M45 1.80 4.00 2.70 45.00 12.00 1.73 2 30.0 C EB-A2 018-027/16C4M50 1.80 4.00 2.70 50.00 16.00 1.71 2 30.0 C EB-A2 020-030/04C4M45 2.00 4.00 3.00 45.00 4.00 1.97 2 30.0 C EB-A2 020-030/06C4M45 2.00 4.00 3.00 45.00 6.00 1.97 2 30.0 C EB-A2 020-030/10C4M45 2.00 4.00 3.00 45.00 10.00 1.93 2 30.0 C EB-A2 020-030/12C4M50 2.00 4.00 3.00 50.00 12.00 1.93 2 30.0 C EB-A2 020-030/14C4M50 2.00 4.00 3.00 50.00 14.00 1.93 2 30.0 C EB-A2 020-030/16C4M50 2.00 4.00 3.00 50.00 16.00 1.91 2 30.0 C EB-A2 020-030/20C4M55 2.00 4.00 3.00 55.00 20.00 1.89 2 30.0 C EB-A2 020-030/25C4M60 2.00 4.00 3.00 60.00 25.00 1.89 2 30.0 C EB-A2 020-030/30C4M70 2.00 4.00 3.00 70.00 30.00 1.89 2 30.0 C EB-A2 030-045/08C6M50 3.00 6.00 4.50 50.00 8.00 2.85 2 30.0 C EB-A2 030-045/10C6M50 3.00 6.00 4.50 50.00 10.00 2.85 2 30.0 C EB-A2 030-045/12C6M50 3.00 6.00 4.50 50.00 12.00 2.85 2 30.0 C EB-A2 030-045/16C6M55 3.00 6.00 4.50 55.00 16.00 2.85 2 30.0 C EB-A2 030-045/20C6M60 3.00 6.00 4.50 60.00 20.00 2.85 2 30.0 C EB-A2 030-045/25C6M65 3.00 6.00 4.50 65.00 25.00 2.85 2 30.0 C EB-A2 030-045/30C6M70 3.00 6.00 4.50 70.00 30.00 2.85 2 30.0 C EB-A2 030-045/35C6M80 3.00 6.00 4.50 80.00 35.00 2.85 2 30.0 C EB-A2 040-060/10C6M60 4.00 6.00 6.00 60.00 10.00 3.80 2 30.0 C EB-A2 040-060/12C6M60 4.00 6.00 6.00 60.00 12.00 3.80 2 30.0 C EB-A2 040-060/16C6M60 4.00 6.00 6.00 60.00 16.00 3.80 2 30.0 C EB-A2 040-060/20C6M65 4.00 6.00 6.00 65.00 20.00 3.80 2 30.0 C EB-A2 040-060/25C6M70 4.00 6.00 6.00 70.00 25.00 3.80 2 30.0 C For user guide, see pages 147-254 (1) C-Cylindrical 142 ISCAR |
|||||
