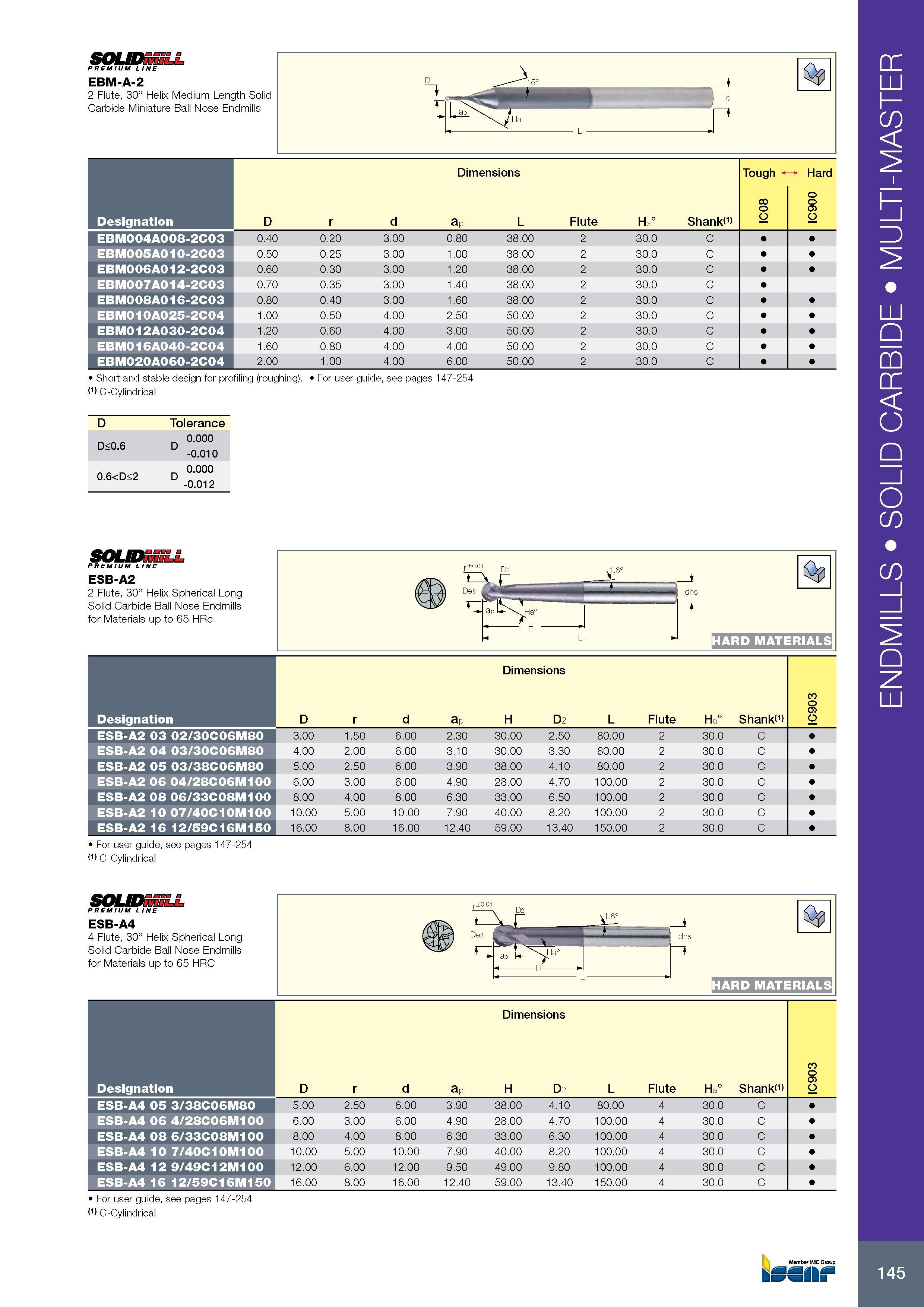

Твердосплавные цельные концевые фрезы Iscar Обозначение Режимы резания Подача на зуб Эскиз фрезерного инструмента с основными размерами PREMIUM LINE EBM-A-2

Твердосплавные цельные концевые фрезы Iscar Обозначение Режимы резания Подача на зуб Эскиз фрезерного инструмента с основными размерами PREMIUM LINE EBM-A-2 2 Flute, 30° Helix Medium Length Solid Carbide Miniature Ball Nose Endmills Размеры в мм Dimensions Tough Hard Обозначение Designation D r d ap L Flute Ha° Shank IC08 IC900 EBM004A008-2C03 0.40 0.20 3.00 0.80 38.00 2 30.0 C EBM005A010-2C03 0.50 0.25 3.00 1.00 38.00 2 30.0 C EBM006A012-2C03 0.60 0.30 3.00 1.20 38.00 2 30.0 C EBM007A014-2C03 0.70 0.35 3.00 1.40 38.00 2 30.0 C EBM008A016-2C03 0.80 0.40 3.00 1.60 38.00 2 30.0 C EBM010A025-2C04 1.00 0.50 4.00 2.50 50.00 2 30.0 C EBM012A030-2C04 1.20 0.60 4.00 3.00 50.00 2 30.0 C EBM016A040-2C04 1.60 0.80 4.00 4.00 50.00 2 30.0 C EBM020A060-2C04 2.00 1.00 4.00 6.00 50.00 2 30.0 C Short and stable design for profiling (roughing). For user guide, see pages 147-254 (1) C-Cylindrical D Tolerance 0.000 D<0.6 D -0.010 0.000 0.6 dh t ap k .,Ha° HARD MATERIALS Размеры в мм Dimensions Обозначение Designation D r d ap H D2 L Flute Ha° Shanks IC903 ESB-A4 05 3/38C06M80 5.00 2.50 6.00 3.90 38.00 4.10 80.00 4 30.0 C ESB-A4 06 4/28C06M100 6.00 3.00 6.00 4.90 28.00 4.70 100.00 4 30.0 C ESB-A4 08 6/33C08M100 8.00 4.00 8.00 6.30 33.00 6.30 100.00 4 30.0 C ESB-A4 10 7/40C10M100 10.00 5.00 10.00 7.90 40.00 8.20 100.00 4 30.0 C ESB-A4 12 9/49C12M100 12.00 6.00 12.00 9.50 49.00 9.80 100.00 4 30.0 C ESB-A4 16 12/59C16M150 16.00 8.00 16.00 12.40 59.00 13.40 150.00 4 30.0 C For user guide, see pages 147-254 (1) C-Cylindrical ENDMILLS SOLID CARBIDE MULTI-MASTER
