613 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.609 |
|||||

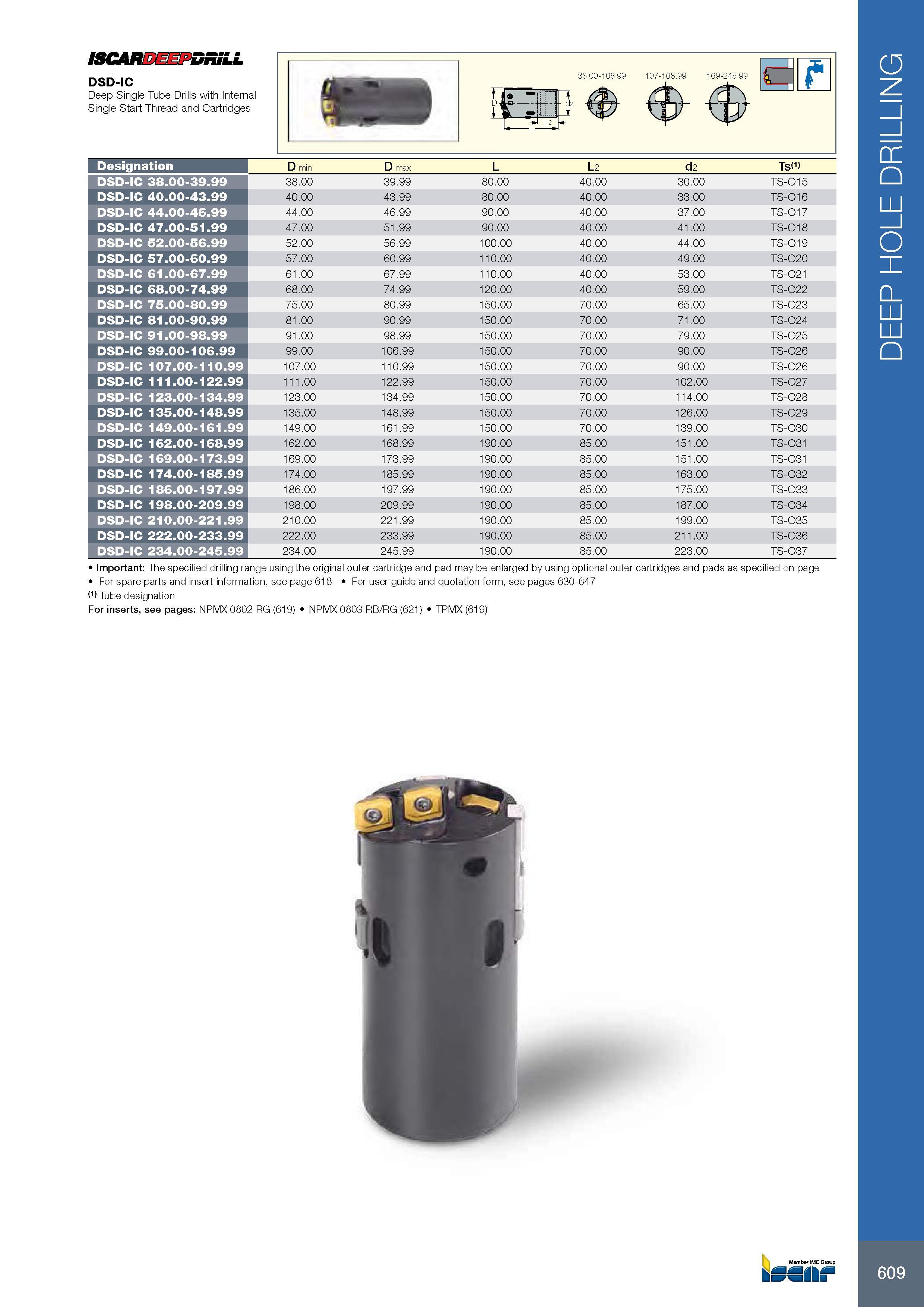

Каталог ISCAR 2017 Ротационный инструмент Стр. 609 0613 ENG Lab2u 609 ISCARDEEPDRiLL DSD-IC Deep Single Tube Drills with Internal Single Start Thread and Cartridges 38.00-106.99 107-168.99 169-245.99 a f6 Обозначение Designation D min D max L L2 d2 Ts (1 DSD-IC 38.00-39.99 38.00 39.99 80.00 40.00 30.00 TS-O15 DSD-IC 40.00-43.99 40.00 43.99 80.00 40.00 33.00 TS-O16 DSD-IC 44.00-46.99 44.00 46.99 90.00 40.00 37.00 TS-O17 DSD-IC 47.00-51.99 47.00 51.99 90.00 40.00 41.00 TS-O18 DSD-IC 52.00-56.99 52.00 56.99 100.00 40.00 44.00 TS-O19 DSD-IC 57.00-60.99 57.00 60.99 110.00 40.00 49.00 TS-O20 DSD-IC 61.00-67.99 61.00 67.99 110.00 40.00 53.00 TS-O21 DSD-IC 68.00-74.99 68.00 74.99 120.00 40.00 59.00 TS-O22 DSD-IC 75.00-80.99 75.00 80.99 150.00 70.00 65.00 TS-O23 DSD-IC 81.00-90.99 81.00 90.99 150.00 70.00 71.00 TS-O24 DSD-IC 91.00-98.99 91.00 98.99 150.00 70.00 79.00 TS-O25 DSD-IC 99.00-106.99 99.00 106.99 150.00 70.00 90.00 TS-O26 DSD-IC 107.00-110.99 107.00 110.99 150.00 70.00 90.00 TS-O26 DSD-IC 111.00-122.99 111.00 122.99 150.00 70.00 102.00 TS-O27 DSD-IC 123.00-134.99 123.00 134.99 150.00 70.00 114.00 TS-O28 DSD-IC 135.00-148.99 135.00 148.99 150.00 70.00 126.00 TS-O29 DSD-IC 149.00-161.99 149.00 161.99 150.00 70.00 139.00 TS-O30 DSD-IC 162.00-168.99 162.00 168.99 190.00 85.00 151.00 TS-O31 DSD-IC 169.00-173.99 169.00 173.99 190.00 85.00 151.00 TS-O31 DSD-IC 174.00-185.99 174.00 185.99 190.00 85.00 163.00 TS-O32 DSD-IC 186.00-197.99 186.00 197.99 190.00 85.00 175.00 TS-O33 DSD-IC 198.00-209.99 198.00 209.99 190.00 85.00 187.00 TS-O34 DSD-IC 210.00-221.99 210.00 221.99 190.00 85.00 199.00 TS-O35 DSD-IC 222.00-233.99 222.00 233.99 190.00 85.00 211.00 TS-O36 DSD-IC 234.00-245.99 234.00 245.99 190.00 85.00 223.00 TS-O37 Important: The specified drilling range using the original outer cartridge and pad may be enlarged by using optional outer cartridges and pads as specified on page For spare parts and insert information, see page 618 For user guide and quotation form, see pages 630-647 (1) Tube designation For inserts, see pages: NPMX 0802 RG (619) NPMX 0803 RB/RG (621) TPMX (619) DEEP HOLE DRILLING |
|||||
