356 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.352

Каталог ISCAR 2017 Ротационный инструмент Стр. 352 0356 ENG Lab2u

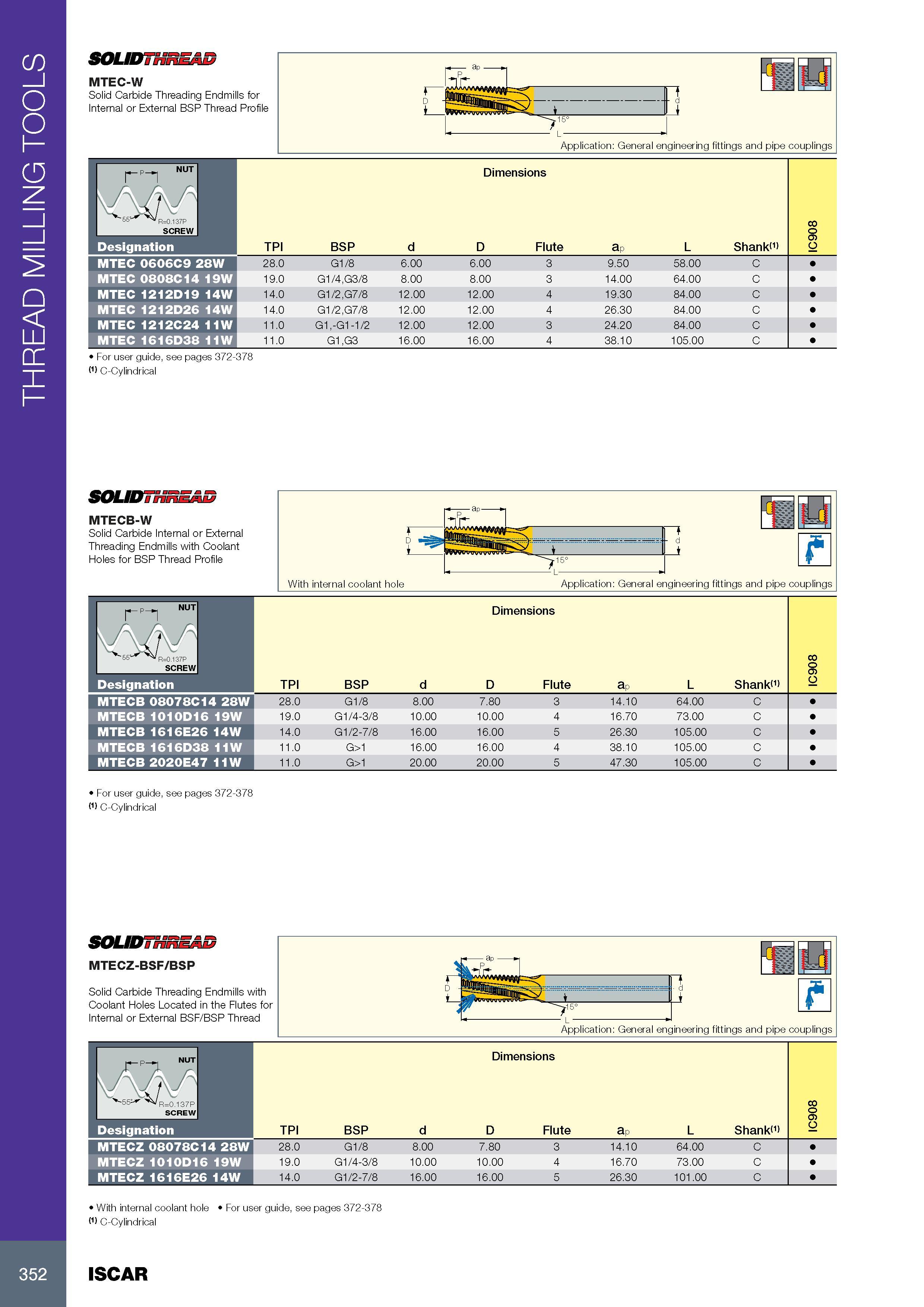

THREAD MILLING TOOLS SOLID7HREAD MTEC-W Solid Carbide Threading Endmills for Internal or External BSP Thread Profile p-p l NUTI Размеры в мм Dimensions 55 VR=0.137P SCREW I IC908 Обозначение Designation TPI BSP d D Flute ap L Shank MTEC 0606C9 28W 28.0 G1/8 6.00 6.00 3 9.50 58.00 C MTEC 0808C14 19W 19.0 G1/4,G3/8 8.00 8.00 3 14.00 64.00 C MTEC 1212D19 14W 14.0 G1/2,G7/8 12.00 12.00 4 19.30 84.00 C MTEC 1212D26 14W 14.0 G1/2,G7/8 12.00 12.00 4 26.30 84.00 C MTEC 1212C24 11W 11.0 G1,-G1-1/2 12.00 12.00 3 24.20 84.00 C MTEC 1616D38 11W 11.0 G1,G3 16.00 16.00 4 38.10 105.00 C For user guide, see pages 372-378 (1) C-Cylindrical SOUD7HREAB MTECB-W Solid Carbide Internal or External Threading Endmills with Coolant Holes for BSP Thread Profile p NUT Размеры в мм Dimensions 55 R=0.137P SCREW IC908 Обозначение Designation TPI BSP d D Flute aP L Shank MTECB 08078C14 28W 28.0 G1/8 8.00 7.80 3 14.10 64.00 C MTECB 1010D16 19W 19.0 G1/4-3/8 10.00 10.00 4 16.70 73.00 C MTECB 1616E26 14W 14.0 G1/2-7/8 16.00 16.00 5 26.30 105.00 C MTECB 1616D38 11W 11.0 G>1 16.00 16.00 4 38.10 105.00 C MTECB 2020E4711W 11.0 G>1 20.00 20.00 5 47.30 105.00 C For user guide, see pages 372-378 (1) C-Cylindrical P NUT Размеры в мм Dimensions > 55 " Vr=0.137pH screw IC908 Обозначение Designation TPI BSP d D Flute ap L Shank MTECZ 08078C14 28W 28.0 G1/8 8.00 7.80 3 14.10 64.00 C MTECZ 1010D16 19W 19.0 G1/4-3/8 10.00 10.00 4 16.70 73.00 C MTECZ 1616E2614W 14.0 G1/2-7/8 16.00 16.00 5 26.30 101.00 C With internal coolant hole For user guide, see pages 372-378 (1) C-Cylindrical 352 ISCAR
