Дисковые отрезные фрезы Iscar со сменными режущими твердосплавными пластинами Фрезерный инструмент по металлу с креплением на оправку

Дисковые отрезные фрезы Iscar со сменными режущими твердосплавными пластинами Фрезерный инструмент по металлу с креплением на оправку

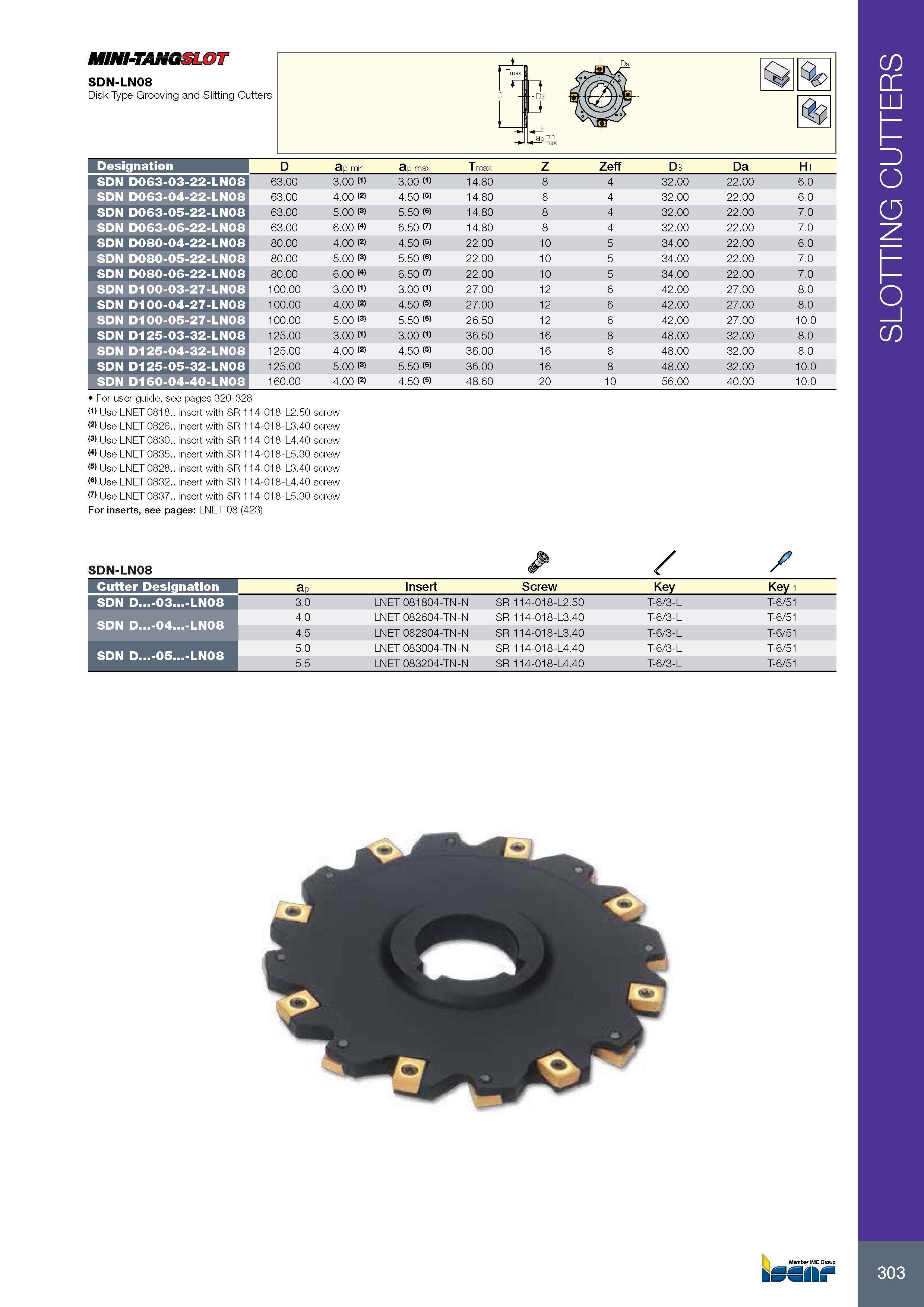

Дисковые отрезные фрезы Iscar со сменными режущими твердосплавными пластинами Фрезерный инструмент по металлу с креплением на оправку _ Designation D Sp min Sp max Tmax Z Zeff D3 Da H1 SDN D063-03-22-LN08 63.00 3.00 (1) 3.00 (1) 14.80 8 4 32.00 22.00 6.0 SDN D063-04-22-LN08 63.00 4.00 (2) 4.50 14.80 8 4 32.00 22.00 6.0 SDN D063-05-22-LN08 63.00 5.00 (3) 5.50 14.80 8 4 32.00 22.00 7.0 SDN D063-06-22-LN08 63.00 6.00 (4) 6.50 (7) 14.80 8 4 32.00 22.00 7.0 SDN D080-04-22-LN08 80.00 4.00 (2) 4.50 22.00 10 5 34.00 22.00 6.0 SDN D080-05-22-LN08 80.00 5.00 (3) 5.50 22.00 10 5 34.00 22.00 7.0 SDN D080-06-22-LN08 80.00 6.00 (4) 6.50 (7) 22.00 10 5 34.00 22.00 7.0 SDN D100-03-27-LN08 100.00 3.00 (1) 3.00 (1) 27.00 12 6 42.00 27.00 8.0 SDN D100-04-27-LN08 100.00 4.00 (2) 4.50 27.00 12 6 42.00 27.00 8.0 SDN D100-05-27-LN08 100.00 5.00 (3) 5.50 (6) 26.50 12 6 42.00 27.00 10.0 SDN D125-03-32-LN08 125.00 3.00 (1) 3.00 (1) 36.50 16 8 48.00 32.00 8.0 SDN D125-04-32-LN08 125.00 4.00 (2) 4.50 36.00 16 8 48.00 32.00 8.0 SDN D125-05-32-LN08 125.00 5.00 (3) 5.50 (6) 36.00 16 8 48.00 32.00 10.0 SDN D160-04-40-LN08 160.00 4.00 (2) 4.50 48.60 20 10 56.00 40.00 10.0 For user guide, see pages 320-328 (1) Use LNET 0818.. insert with SR 114-018-L2.50 screw (2) Use LNET 0826.. insert with SR 114-018-L3.40 screw (3) Use LNET 0830.. insert with SR 114-018-L4.40 screw (4) Use LNET 0835.. insert with SR 114-018-L5.30 screw (5) Use LNET 0828.. insert with SR 114-018-L3.40 screw (6) Use LNET 0832.. insert with SR 114-018-L4.40 screw (7) Use LNET 0837.. insert with SR 114-018-L5.30 screw For inserts, see pages: LNET 08 (423) SDN-LN08 & Cutter Обозначение Designation ap Insert Screw Key Key 1 SDN D...-03.. .-LN08 3.0 LNET 081804-TN-N SR 114-018-L2.50 T-6/3-L T-6/51 SDN D...-04.. .-LN08 4.0 LNET 082604-TN-N SR 114-018-L3.40 T-6/3-L T-6/51 4.5 LNET 082804-TN-N SR 114-018-L3.40 T-6/3-L T-6/51 SDN D...-05.. .-LN08 5.0 LNET 083004-TN-N SR 114-018-L4.40 T-6/3-L T-6/51 5.5 LNET 083204-TN-N SR 114-018-L4.40 T-6/3-L T-6/51 Member IMC Group kSSIIf SLOTTING CUTTERS
