38 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.36

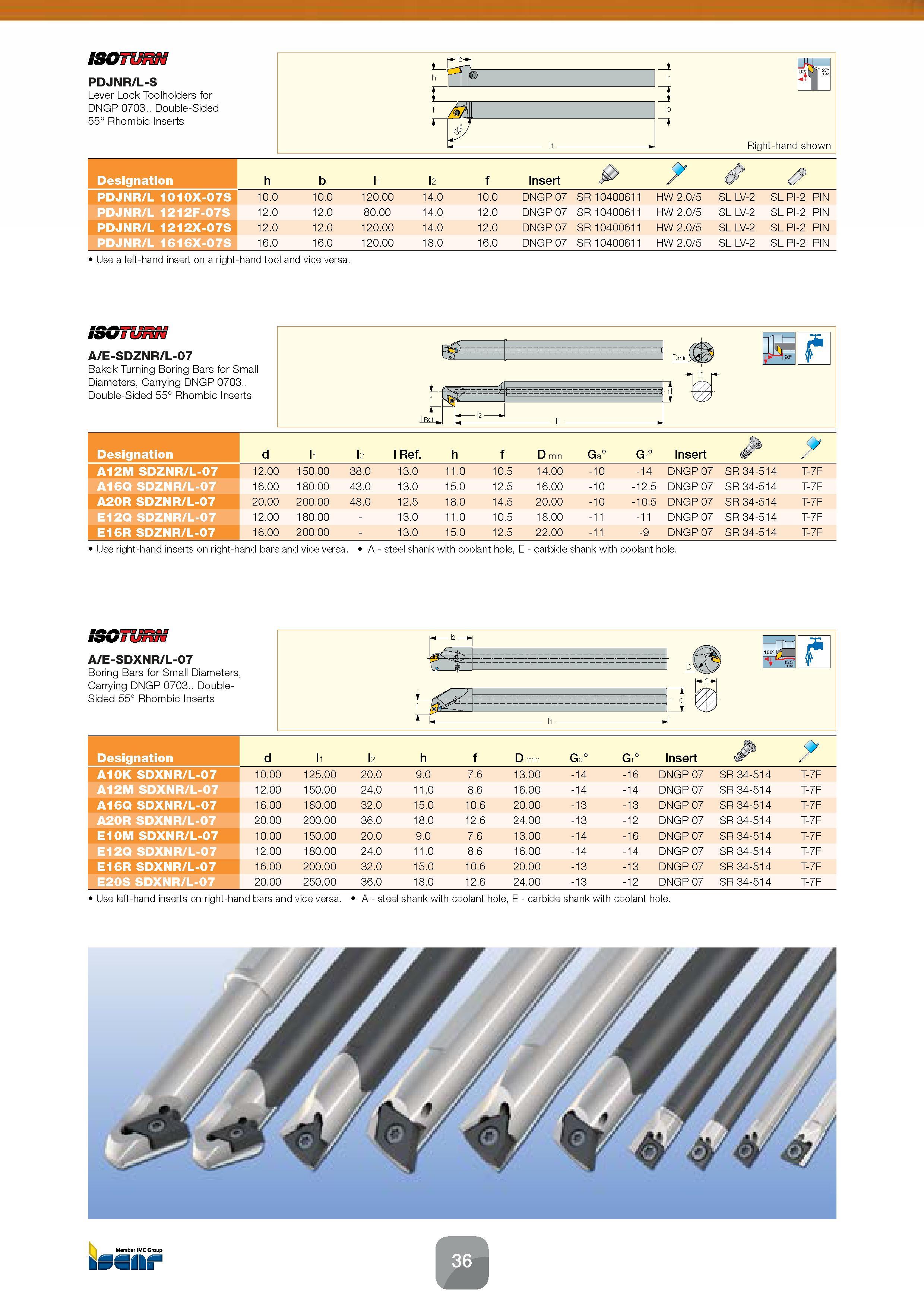

Каталог ISCAR 2016 Новый режущий инструмент и оснастка Стр. 36 0038 Lab2u PDJNR/L-S Lever Lock Toolholders for DNGP 0703.. Double-Sided 55° Rhombic Inserts Designation h b l1 l2 f Insert V . PDJNR/L 1010X-07S 10.0 10.0 120.00 14.0 10.0 DNGP 07 SR 10400611 HW 2.0/5 SL LV-2 SL PI-2 PIN PDJNR/L 1212F-07S 12.0 12.0 80.00 14.0 12.0 DNGP 07 SR 10400611 HW 2.0/5 SL LV-2 SL PI-2 PIN PDJNR/L 1212X-07S 12.0 12.0 120.00 14.0 12.0 DNGP 07 SR 10400611 HW 2.0/5 SL LV-2 SL PI-2 PIN PDJNR/L 1616X-07S 16.0 16.0 120.00 18.0 16.0 DNGP 07 SR 10400611 HW 2.0/5 SL LV-2 SL PI-2 PIN Use a left-hand insert on a right-hand tool and vice versa. S3GTURH A/E-SDZNR/L-07 Bakck Turning Boring Bars for Small Diameters, Carrying DNGP 0703.. Double-Sided 55° Rhombic Inserts Designation d l1 l2 l Ref. h f D min Ga° Gr° Insert . A12M SDZNR/L-07 12.00 150.00 38.0 13.0 11.0 10.5 14.00 -10 -14 DNGP 07 SR 34-514 T-7F A16Q SDZNR/L-07 16.00 180.00 43.0 13.0 15.0 12.5 16.00 -10 -12.5 DNGP 07 SR 34-514 T-7F A20R SDZNR/L-07 20.00 200.00 48.0 12.5 18.0 14.5 20.00 -10 -10.5 DNGP 07 SR 34-514 T-7F E12Q SDZNR/L-07 12.00 180.00 - 13.0 11.0 10.5 18.00 -11 -11 DNGP 07 SR 34-514 T-7F E16R SDZNR/L-07 16.00 200.00 - 13.0 15.0 12.5 22.00 -11 -9 DNGP 07 SR 34-514 T-7F Use right-hand inserts on right-hand bars and vice versa. A - steel shank with coolant hole, E - carbide shank with coolant hole. A/E-SDXNR/L-07 Boring Bars for Small Diameters, Carrying DNGP 0703.. DoubleSided 55° Rhombic Inserts Designation d l1 l2 h f D min Ga° Gr° Insert . A10K SDXNR/L-07 10.00 125.00 20.0 9.0 7.6 13.00 -14 -16 DNGP 07 SR 34-514 T-7F A12M SDXNR/L-07 12.00 150.00 24.0 11.0 8.6 16.00 -14 -14 DNGP 07 SR 34-514 T-7F A16Q SDXNR/L-07 16.00 180.00 32.0 15.0 10.6 20.00 -13 -13 DNGP 07 SR 34-514 T-7F A20R SDXNR/L-07 20.00 200.00 36.0 18.0 12.6 24.00 -13 -12 DNGP 07 SR 34-514 T-7F E10M SDXNR/L-07 10.00 150.00 20.0 9.0 7.6 13.00 -14 -16 DNGP 07 SR 34-514 T-7F E12Q SDXNR/L-07 12.00 180.00 24.0 11.0 8.6 16.00 -14 -14 DNGP 07 SR 34-514 T-7F E16R SDXNR/L-07 16.00 200.00 32.0 15.0 10.6 20.00 -13 -13 DNGP 07 SR 34-514 T-7F E20S SDXNR/L-07 20.00 250.00 36.0 18.0 12.6 24.00 -13 -12 DNGP 07 SR 34-514 T-7F Use left-hand inserts on right-hand bars and vice versa. A - steel shank with coolant hole, E - carbide shank with coolant hole.
