37 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.35

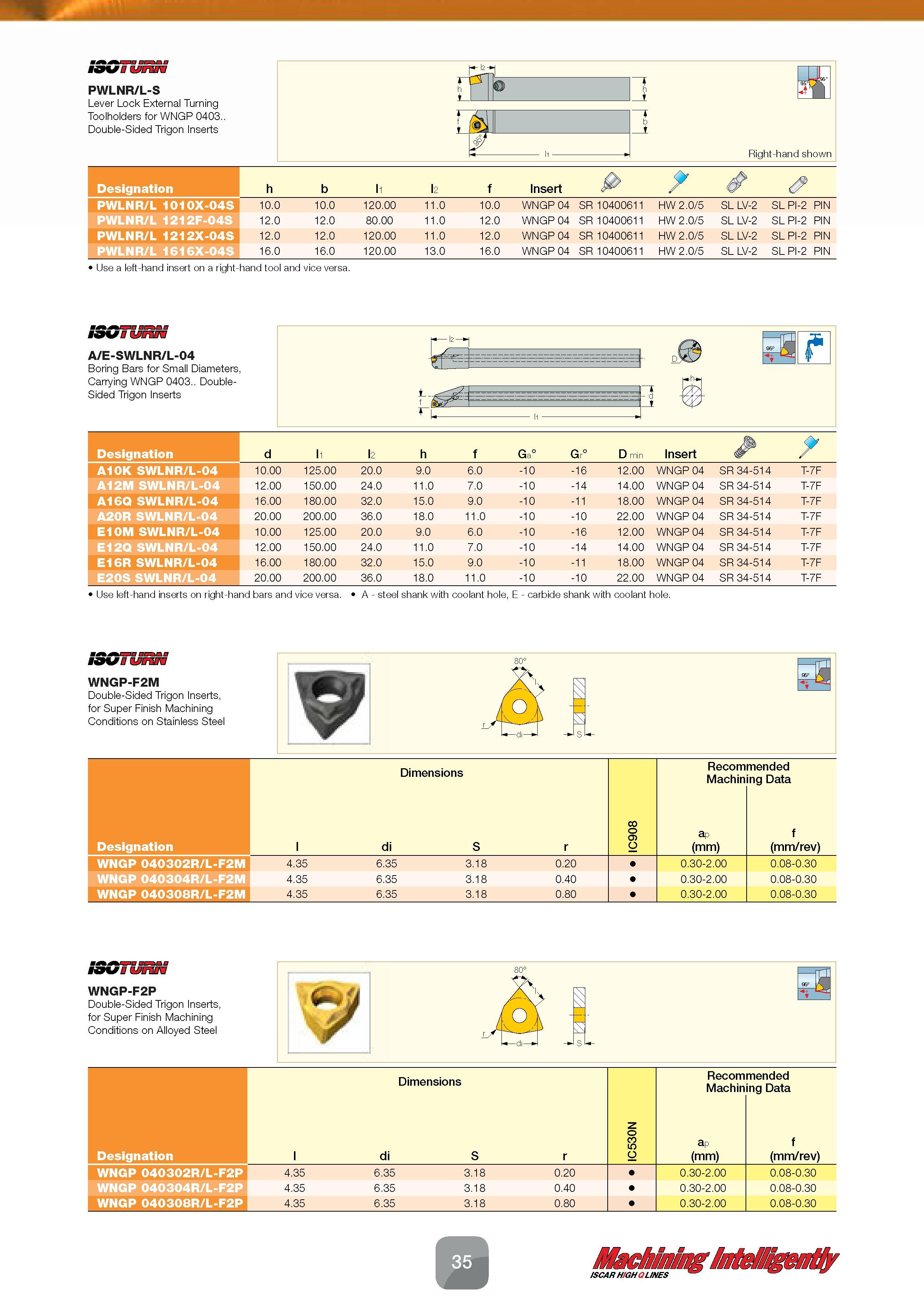

Каталог ISCAR 2016 Новый режущий инструмент и оснастка Стр. 35 0037 Lab2u PWLNR/L-S Lever Lock External Turning Toolholders for WNGP 0403. Double-Sided Trigon Inserts Designation PWLNR/L 1010X-04S PWLNR/L 1212F-04S PWLNR/L 1212X-04S PWLNR/L 1616X-04S Insert 10.0 10.0 120.00 11.0 10.0 WNGP 04 SR 10400611 HW 2.0/5 SL LV-2 SL PI-2 PIN 12.0 12.0 80.00 11.0 12.0 WNGP 04 SR 10400611 HW 2.0/5 SL LV-2 SL PI-2 PIN 12.0 12.0 120.00 11.0 12.0 WNGP 04 SR 10400611 HW 2.0/5 SL LV-2 SL PI-2 PIN 16.0 16.0 120.00 13.0 16.0 WNGP 04 SR 10400611 HW 2.0/5 SL LV-2 SL PI-2 PIN Use a left-hand insert on a right-hand tool and vice versa. h b I1 f SSGTURN A/E-SWLNR/L-04 Boring Bars for Small Diameters, Carrying WNGP 0403.. DoubleSided Trigon Inserts Designation d l1 l2 h f Ga° Gr° D min Insert . A10K SWLNR/L-04 10.00 125.00 20.0 9.0 6.0 -10 -16 12.00 WNGP 04 SR 34-514 T-7F A12M SWLNR/L-04 12.00 150.00 24.0 11.0 7.0 -10 -14 14.00 WNGP 04 SR 34-514 T-7F A16Q SWLNR/L-04 16.00 180.00 32.0 15.0 9.0 -10 -11 18.00 WNGP 04 SR 34-514 T-7F A20R SWLNR/L-04 20.00 200.00 36.0 18.0 11.0 -10 -10 22.00 WNGP 04 SR 34-514 T-7F E10M SWLNR/L-04 10.00 125.00 20.0 9.0 6.0 -10 -16 12.00 WNGP 04 SR 34-514 T-7F E12Q SWLNR/L-04 12.00 150.00 24.0 11.0 7.0 -10 -14 14.00 WNGP 04 SR 34-514 T-7F E16R SWLNR/L-04 16.00 180.00 32.0 15.0 9.0 -10 -11 18.00 WNGP 04 SR 34-514 T-7F E20S SWLNR/L-04 20.00 200.00 36.0 18.0 11.0 -10 -10 22.00 WNGP 04 SR 34-514 T-7F Use left-hand inserts on right-hand bars and vice versa. A - steel shank with coolant hole, E - carbide shank with coolant hole. SSGff&ttSS WNGP-F2M Double-Sided Trigon Inserts, for Super Finish Machining Conditions on Stainless Steel J S Designation WNGP 040302R/L-F2M WNGP 040304R/L-F2M WNGP 040308R/L-F2M Dimensions l di r 8 0 05 C Recommended Machining Data ap (mm) f (mm/rev) 4.35 4.35 4.35 6.35 6.35 6.35 3.18 3.18 3.18 0.20 0.40 0.80 0.30-2.00 0.30-2.00 0.30-2.00 0.08-0.30 0.08-0.30 0.08-0.30 S WNGP-F2P Double-Sided Trigon Inserts, for Super Finish Machining Conditions on Alloyed Steel l 4.35 4.35 4.35 Dimensions di S r 6.35 6.35 6.35 3.18 3.18 3.18 0.20 0.40 0.80 0 co 5 C Recommended Machining Data ap (mm) 0.30-2.00 0.30-2.00 0.30-2.00 f (mm/rev) 0.08-0.30 0.08-0.30 0.08-0.30 Designation WNGP 040302R/L-F2P WNGP 040304R/L-F2P WNGP 040308R/L-F2P
