217 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.215

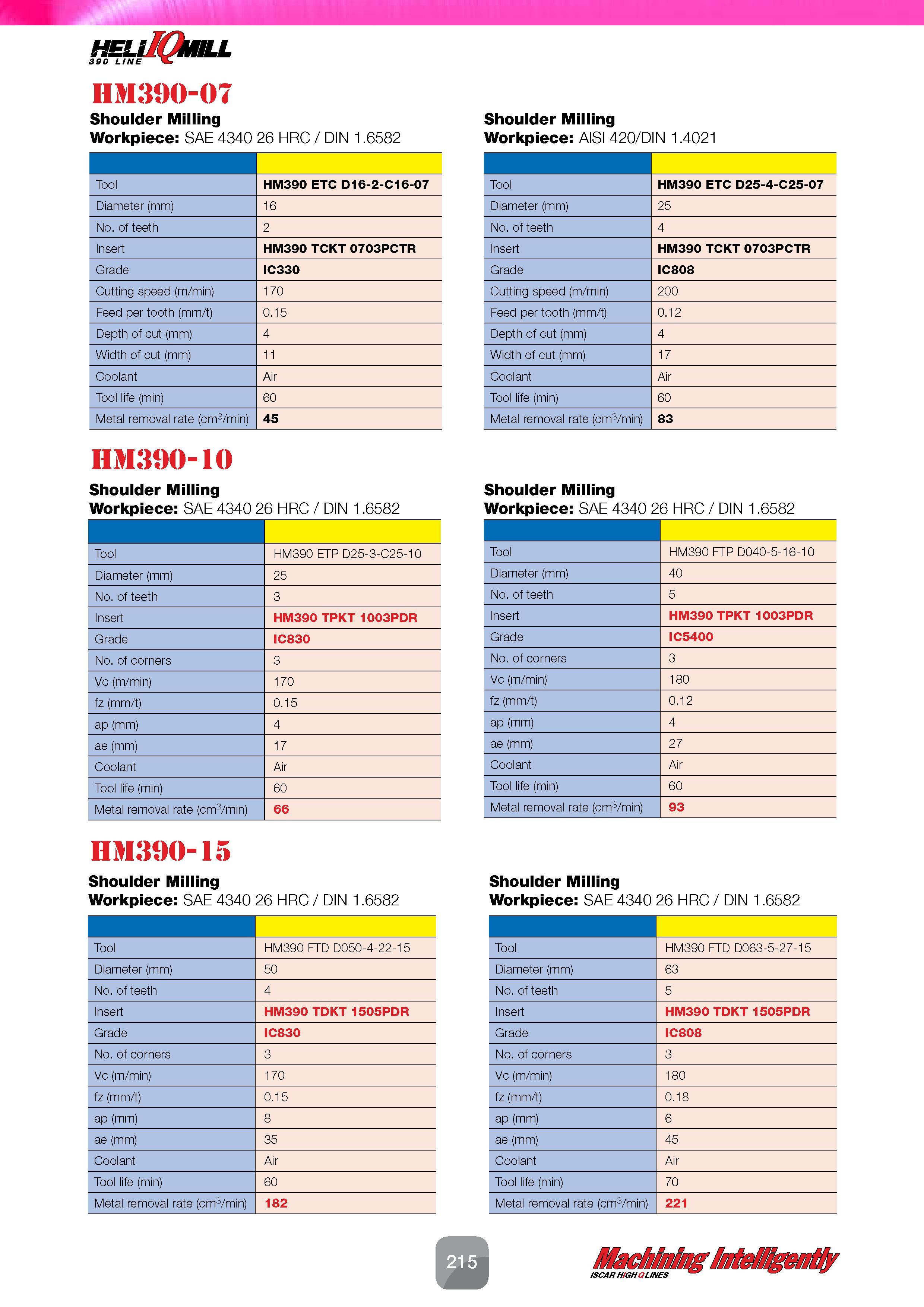

Каталог ISCAR 2016 Новый режущий инструмент и оснастка Стр. 215 0217 Lab2u heumill 390 LINE HM390-07 Shoulder Milling Shoulder Milling Workpiece: SAE 4340 26 HRC / DIN 1.6582 Workpiece: AISI 420/DIN 1.4021 Tool HM390 ETC D16-2-C16-07 Diameter (mm) 16 No. of teeth 2 Insert HM390 TCKT 0703PCTR Grade IC330 Cutting speed (m/min) 170 Feed per tooth (mm/t) 0.15 Depth of cut (mm) 4 Width of cut (mm) 11 Coolant Air Tool life (min) 60 Metal removal rate (cm3/min) 45 Tool HM390 ETC D25-4-C25-07 Diameter (mm) 25 No. of teeth 4 Insert HM390 TCKT 0703PCTR Grade IC808 Cutting speed (m/min) 200 Feed per tooth (mm/t) 0.12 Depth of cut (mm) 4 Width of cut (mm) 17 Coolant Air Tool life (min) 60 Metal removal rate (cm3/min) 83 IIM390-10 Shoulder Milling Shoulder Milling Workpiece: SAE 4340 26 HRC / DIN 1.6582 Workpiece: SAE 4340 26 HRC / DIN 1.6582 Tool HM390 ETP D25-3-C25-10 Diameter (mm) 25 No. of teeth 3 Insert HM390 TPKT 1003PDR Grade IC830 No. of corners 3 Vc (m/min) 170 fz (mm/t) 0.15 ap (mm) 4 ae (mm) 17 Coolant Air Tool life (min) 60 Metal removal rate (cm3/min) 66 Tool HM390 FTP D040-5-16-10 Diameter (mm) 40 No. of teeth 5 Insert HM390 TPKT 1003PDR Grade IC5400 No. of corners 3 Vc (m/min) 180 fz (mm/t) 0.12 ap (mm) 4 ae (mm) 27 Coolant Air Tool life (min) 60 Metal removal rate (cm3/min) 93 IIM390-15 Shoulder Milling Shoulder Milling Workpiece: SAE 4340 26 HRC / DIN 1.6582 Workpiece: SAE 4340 26 HRC / DIN 1.6582 Tool HM390 FTD D050-4-22-15 Diameter (mm) 50 No. of teeth 4 Insert HM390 TDKT 1505PDR Grade IC830 No. of corners 3 Vc (m/min) 170 fz (mm/t) 0.15 ap (mm) 8 ae (mm) 35 Coolant Air Tool life (min) 60 Metal removal rate (cm3/min) 182 Tool HM390 FTD D063-5-27-15 Diameter (mm) 63 No. of teeth 5 Insert HM390 TDKT 1505PDR Grade IC808 No. of corners 3 Vc (m/min) 180 fz (mm/t) 0.18 ap (mm) 6 ae (mm) 45 Coolant Air Tool life (min) 70 Metal removal rate (cm3/min) 221
