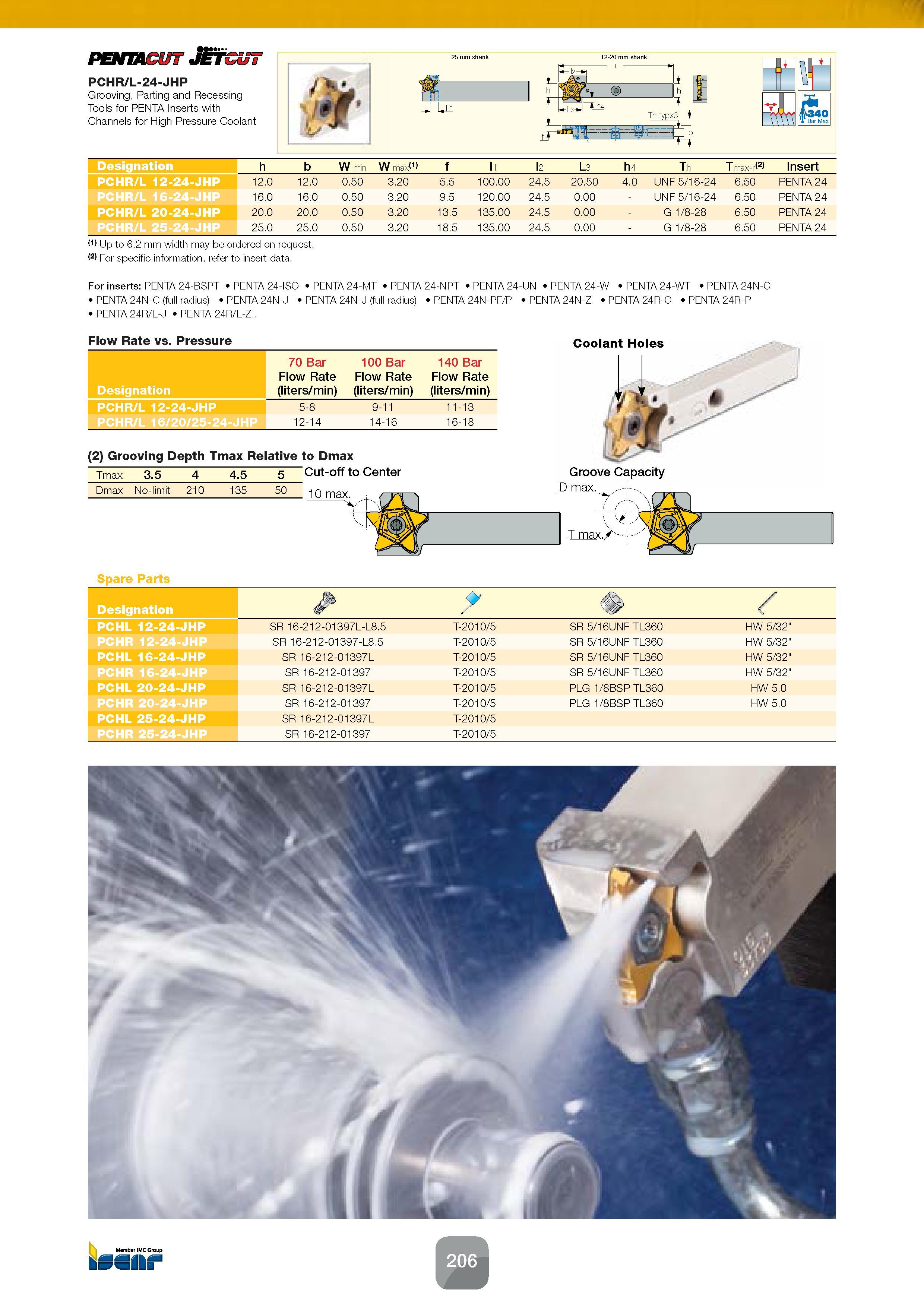

208 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.206
Каталог ISCAR 2016 Новый режущий инструмент и оснастка Стр. 206 0208 Lab2u Designation h b W min W maxi1) f l1 l2 L3 h4 Th T max-r(2) Insert PCHR/L 12-24-JHP 12.0 12.0 0.50 3.20 5.5 100.00 24.5 20.50 4.0 UNF 5/16-24 6.50 PENTA 24 PCHR/L 16-24-JHP 16.0 16.0 0.50 3.20 9.5 120.00 24.5 0.00 - UNF 5/16-24 6.50 PENTA 24 PCHR/L 20-24-JHP 20.0 20.0 0.50 3.20 13.5 135.00 24.5 0.00 - G 1/8-28 6.50 PENTA 24 PCHR/L 25-24-JHP 25.0 25.0 0.50 3.20 18.5 135.00 24.5 0.00 - G 1/8-28 6.50 PENTA 24 (1) Up to 6.2 mm width may be ordered on request. (2) For specific information, refer to insert data. For inserts: PENTA 24-BSPT PENTA 24-ISO PENTA 24-MT PENTA 24-NPT PENTA 24-UN PENTA 24-W PENTA 24-WT PENTA 24N-C PENTA 24N-C (full radius) PENTA 24N-J PENTA 24N-J (full radius) PENTA 24N-PF/P PENTA 24N-Z PENTA 24R-C PENTA 24R-P PENTA 24R/L-J PENTA 24R/L-Z . Flow Rate vs. Pressure Designation 70 Bar Flow Rate (liters/min) 100 Bar Flow Rate (liters/min) 140 Bar Flow Rate (liters/min) PCHR/L 12-24-JHP 5-8 9-11 11-13 PCHR/L 16/20/25-24-JHP 12-14 14-16 16-18 (2) Grooving Depth Tmax Relative to Dmax "Cut-off to Center 10 max. x/ Tmax 3.5 4 4.5 5 Dmax No-limit 210 135 50 Coolant Holes Groove Capacity D max. Spare Parts Designation . PCHL 12-24-JHP SR 16-212-01397L-L8.5 T-2010/5 SR 5/16UNF TL360 HW 5/32" PCHR 12-24-JHP SR 16-212-01397-L8.5 T-2010/5 SR 5/16UNF TL360 HW 5/32" PCHL 16-24-JHP SR 16-212-01397L T-2010/5 SR 5/16UNF TL360 HW 5/32" PCHR 16-24-JHP SR 16-212-01397 T-2010/5 SR 5/16UNF TL360 HW 5/32" PCHL 20-24-JHP SR 16-212-01397L T-2010/5 PLG 1/8BSP TL360 HW 5.0 PCHR 20-24-JHP SR 16-212-01397 T-2010/5 PLG 1/8BSP TL360 HW 5.0 PCHL 25-24-JHP SR 16-212-01397L T-2010/5 PCHR 25-24-JHP SR 16-212-01397 T-2010/5
