375 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.F85

Каталог ISCAR 2012 Обработка отверстий Стр. F85 0375 Lab2u

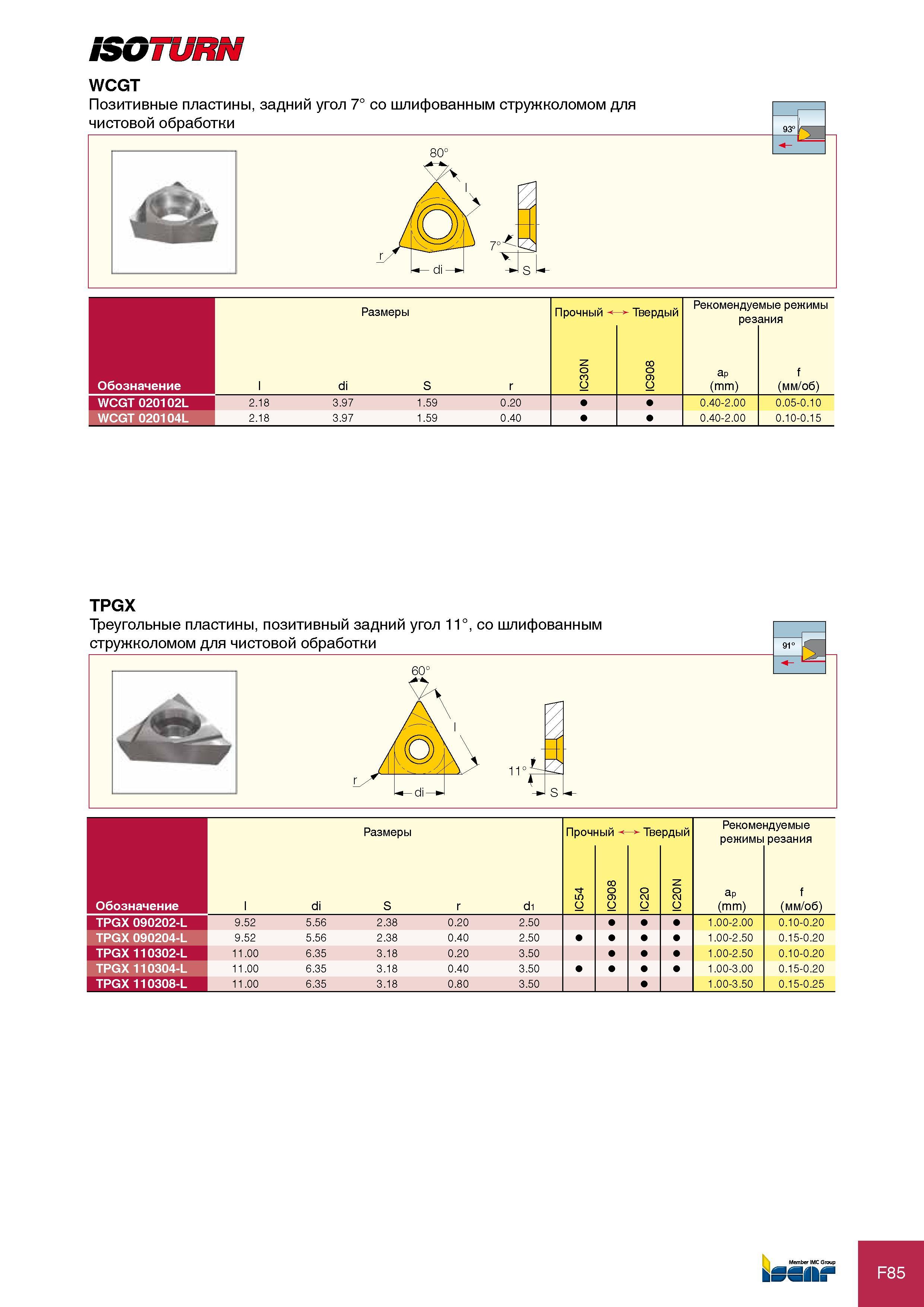

iSGTURN WCGT Позитивные пластины, задний угол 7° со шлифованным стружколомом для чистовой обработки Размеры Рекомендуемые режимы резания Обозначение l di S r IC30N IC908 ap (mm) f (мм/об) WCGT 020102L 2.18 3.97 1.59 0.20 0.40-2.00 0.05-0.10 WCGT 020104L 2.18 3.97 1.59 0.40 0.40-2.00 0.10-0.15 TPGX Треугольные пластины, позитивный задний угол 11°, со шлифованным стружколомом для чистовой обработки 60° 11° Обозначение Размеры Рекомендуемые режимы резания l di S r d1 IC54 IC908 IC20 IC20N ap (mm) f (мм/об) TPGX 090202-L 9.52 5.56 2.38 0.20 2.50 1.00-2.00 0.10-0.20 TPGX 090204-L 9.52 5.56 2.38 0.40 2.50 1.00-2.50 0.15-0.20 TPGX 110302-L 11.00 6.35 3.18 0.20 3.50 1.00-2.50 0.10-0.20 TPGX 110304-L 11.00 6.35 3.18 0.40 3.50 1.00-3.00 0.15-0.20 TPGX 110308-L 11.00 6.35 3.18 0.80 3.50 1.00-3.50 0.15-0.25 Member IMC Group bSSII t S
