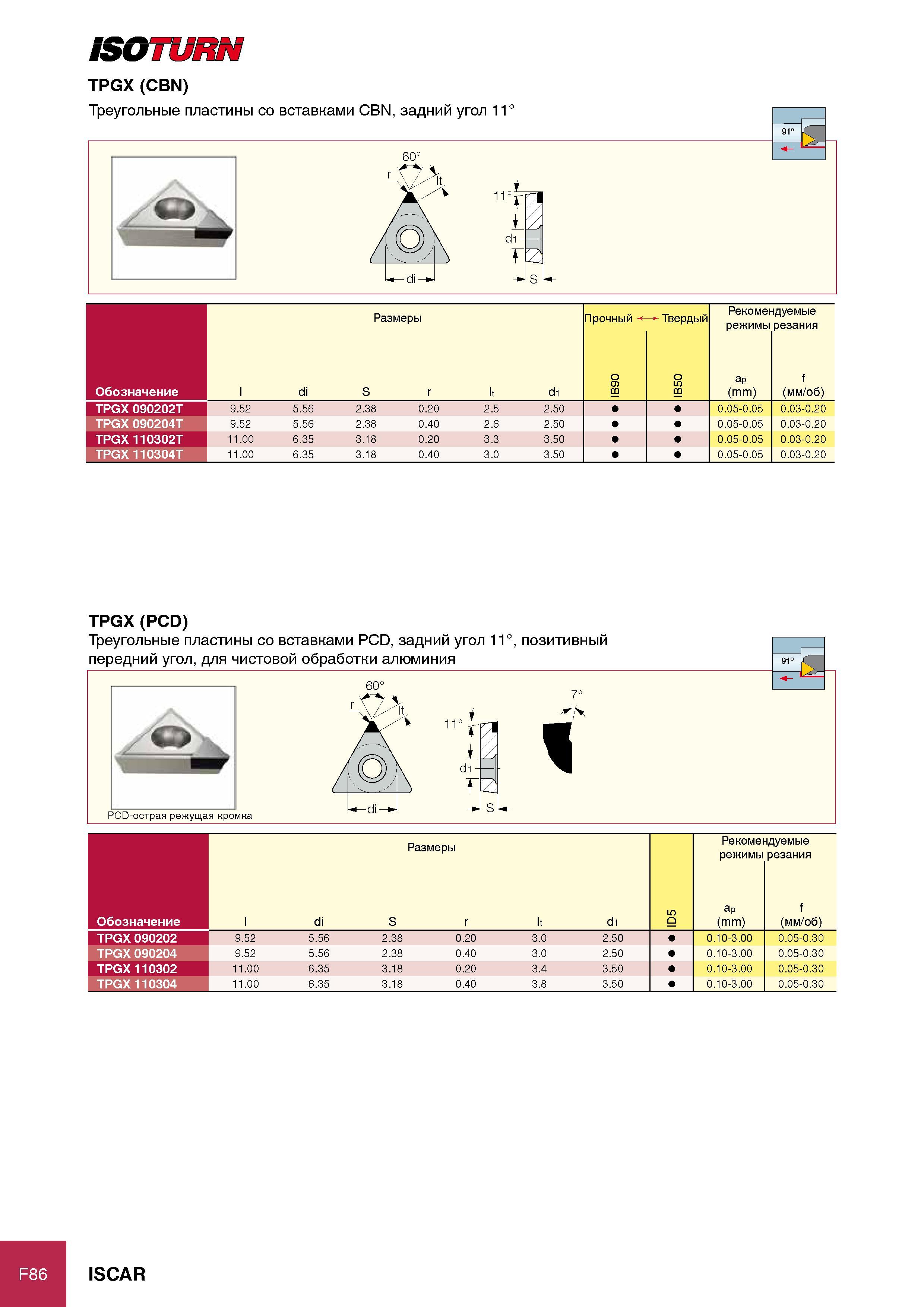

F86 IWIUIflV TPGX (CBN) Треугольные пластины со вставками CBN, задний угол 11° 60° X 11°Ш i di У Обозначение Размеры Рекомендуемые режимы резания l di S r It d1 IB90 IB50 ap (mm) f (мм/об) TPGX 090202T 9.52 5.56 2.38 0.20 2.5 2.50 0.05-0.05 0.03-0.20 TPGX 090204T 9.52 5.56 2.38 0.40 2.6 2.50 0.05-0.05 0.03-0.20 TPGX 110302T 11.00 6.35 3.18 0.20 3.3 3.50 0.05-0.05 0.03-0.20 TPGX 110304T 11.00 6.35 3.18 0.40 3.0 3.50 0.05-0.05 0.03-0.20 S TPGX (PCD) Треугольные пластины со вставками PCD, задний угол 11°, позитивный передний угол, для чистовой обработки алюминия PCD-острая режущая кромка 60° 11' di 7° 1 Обозначение Размеры ID5 Рекомендуемые режимы резания I di S r It d1 ap (mm) f (мм/об) TPGX 090202 9.52 5.56 2.38 0.20 3.0 2.50 0.10-3.00 0.05-0.30 TPGX 090204 9.52 5.56 2.38 0.40 3.0 2.50 0.10-3.00 0.05-0.30 TPGX 110302 11.00 6.35 3.18 0.20 3.4 3.50 0.10-3.00 0.05-0.30 TPGX 110304 11.00 6.35 3.18 0.40 3.8 3.50 0.10-3.00 0.05-0.30 ISCAR
