377 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.F87

Каталог ISCAR 2012 Обработка отверстий Стр. F87 0377 Lab2u

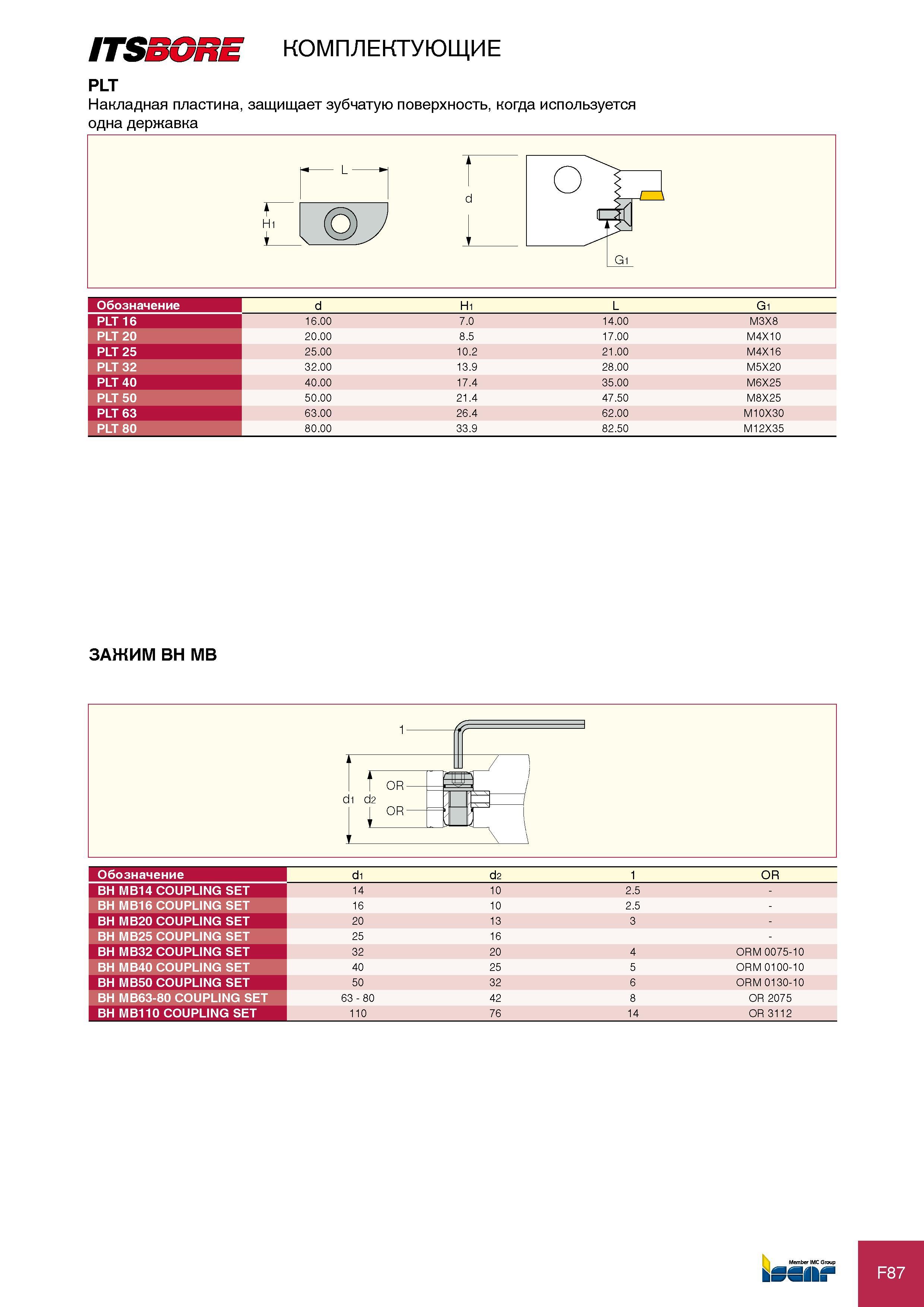

ITS D КОМПЛЕКТУЮЩИЕ PLT Накладная пластина, защищает зубчатую поверхность, когда используется одна державка I Hi 1 ШУ I ЯГ Gi Обозначение d H1 L G1 PLT 16 16.00 7.0 14.00 M3X8 PLT 20 20.00 8.5 17.00 M4X10 PLT 25 25.00 10.2 21.00 M4X16 PLT 32 32.00 13.9 28.00 M5X20 PLT 40 40.00 17.4 35.00 M6X25 PLT 50 50.00 21.4 47.50 M8X25 PLT 63 63.00 26.4 62.00 M10X30 PLT 80 80.00 33.9 82.50 M12X35 ЗАЖИМ BH MB Обозначение di d2 1 OR BH MB14 COUPLING SET 14 10 2.5 - BH MB16 COUPLING SET 16 10 2.5 - BH MB20 COUPLING SET 20 13 3 - BH MB25 COUPLING SET 25 16 - BH MB32 COUPLING SET 32 20 4 ORM 0075-10 BH MB40 COUPLING SET 40 25 5 ORM 0100-10 BH MB50 COUPLING SET 50 32 6 ORM 0130-10 BH MB63-80 COUPLING SET 0 8 3 6 42 8 OR 2075 BH MB110 COUPLING SET 110 76 14 OR 3112 Member IMC Group kSSlIf
