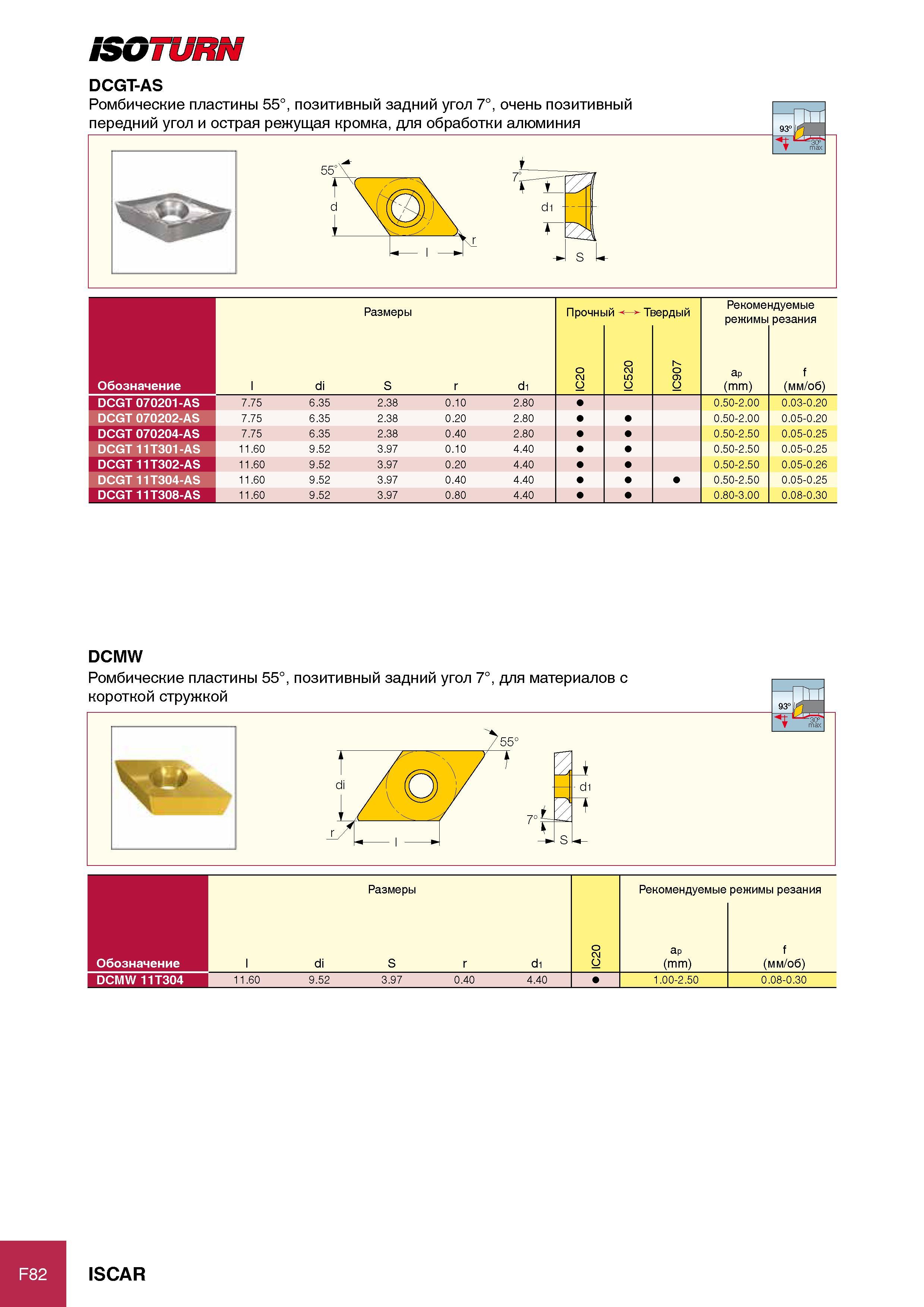

iSGTURN F82 DCGT-AS Ромбические пластины 55°, позитивный задний угол 7°, очень позитивный передний угол и острая режущая кромка, для обработки алюминия L TTlZ J di - S L Размеры Обозначение l di S r d1 DCGT 070201-AS 7.75 6.35 2.38 0.10 2.80 DCGT 070202-AS 7.75 6.35 2.38 0.20 2.80 DCGT 070204-AS 7.75 6.35 2.38 0.40 2.80 DCGT 11T301-AS 11.60 9.52 3.97 0.10 4.40 DCGT 11T302-AS 11.60 9.52 3.97 0.20 4.40 DCGT 11T304-AS 11.60 9.52 3.97 0.40 4.40 DCGT 11T308-AS 11.60 9.52 3.97 0.80 4.40 0 2 C 0 2 5 C г- 0 О) C Рекомендуемые режимы резания ap (mm) 0.50-2.00 0.50-2.00 0.50-2.50 0.50-2.50 0.50-2.50 0.50-2.50 0.80-3.00 f (мм/об) 0.03-0.20 0.05-0.20 0.05-0.25 0.05-0.25 0.05-0.26 0.05-0.25 0.08-0.30 DCMW Размеры Рекомендуемые режимы резания Обозначение l di S r d1 IC20 ap (mm) f (мм/об) DCMW 11T304 11.60 9.52 3.97 0.40 4.40 1 1.00-2.50 0.08-0.30 ISCAR
