188 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.D22

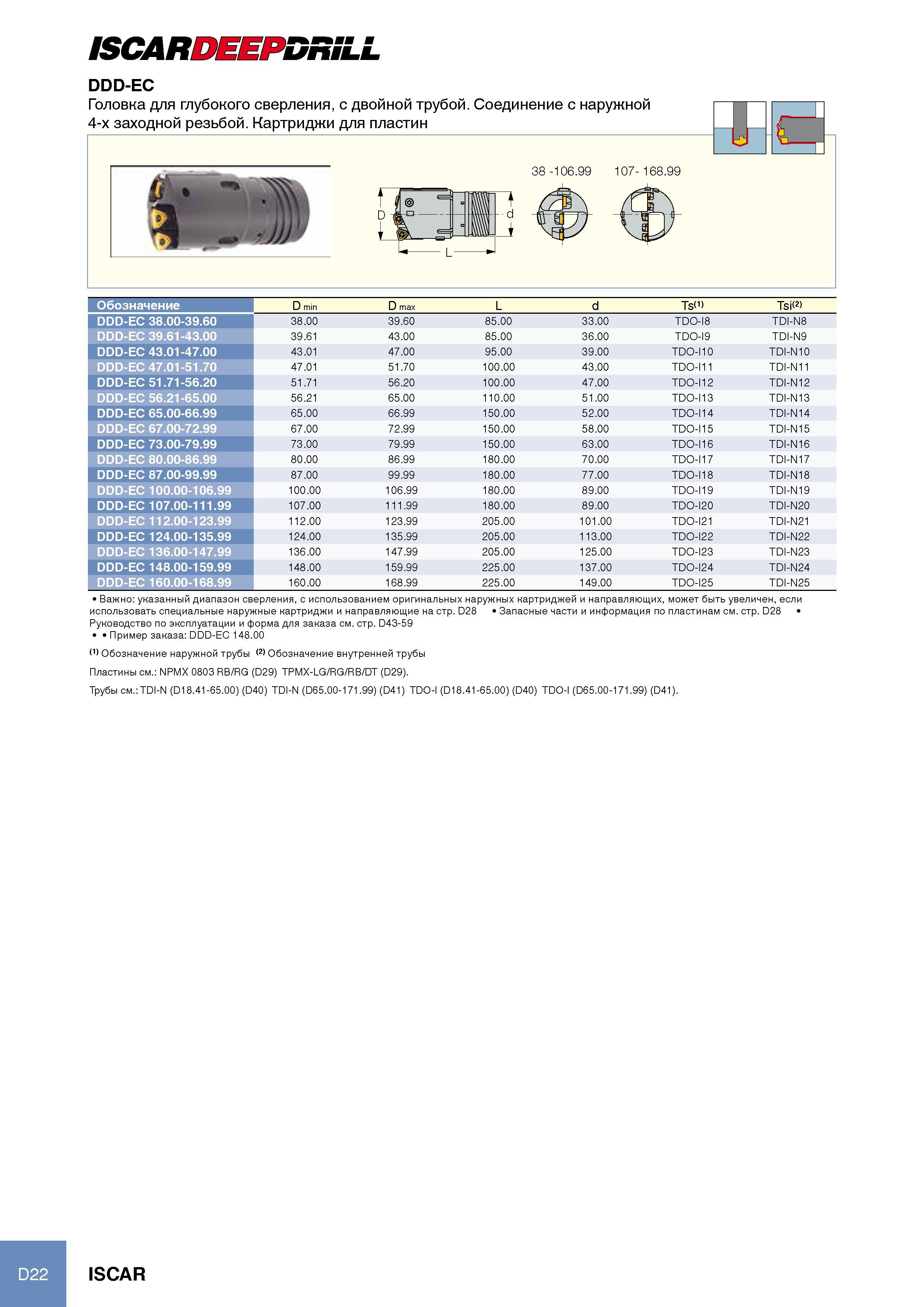

Каталог ISCAR 2012 Обработка отверстий Стр. D22 0188 Lab2u ISCARDEEPDRILL DDD-EC Головка для глубокого сверления, с двойной трубой. Соединение с наружной 4-х заходной резьбой Картриджи для пластин 38 -106.99 107- 168.99 d L- D L Обозначение D min D max L d Tsm Tsi<2> DDD-EC 38.00-39.60 38.00 39.60 85.00 33.00 TDO-I8 TDI-N8 DDD-EC 39.61-43.00 39.61 43.00 85.00 36.00 TDO-I9 TDI-N9 DDD-EC 43.01-47.00 43.01 47.00 95.00 39.00 TDO-I10 TDI-N10 DDD-EC 47.01-51.70 47.01 51.70 100.00 43.00 TDO-I11 TDI-N11 DDD-EC 51.71-56.20 51.71 56.20 100.00 47.00 TDO-I12 TDI-N12 DDD-EC 56.21-65.00 56.21 65.00 110.00 51.00 TDO-I13 TDI-N13 DDD-EC 65.00-66.99 65.00 66.99 150.00 52.00 TDO-I14 TDI-N14 DDD-EC 67.00-72.99 67.00 72.99 150.00 58.00 TDO-I15 TDI-N15 DDD-EC 73.00-79.99 73.00 79.99 150.00 63.00 TDO-I16 TDI-N16 DDD-EC 80.00-86.99 80.00 86.99 180.00 70.00 TDO-I17 TDI-N17 DDD-EC 87.00-99.99 87.00 99.99 180.00 77.00 TDO-I18 TDI-N18 DDD-EC 100.00-106.99 100.00 106.99 180.00 89.00 TDO-I19 TDI-N19 DDD-EC 107.00-111.99 107.00 111.99 180.00 89.00 TDO-I20 TDI-N20 DDD-EC 112.00-123.99 112.00 123.99 205.00 101.00 TDO-I21 TDI-N21 DDD-EC 124.00-135.99 124.00 135.99 205.00 113.00 TDO-I22 TDI-N22 DDD-EC 136.00-147.99 136.00 147.99 205.00 125.00 TDO-I23 TDI-N23 DDD-EC 148.00-159.99 148.00 159.99 225.00 137.00 TDO-I24 TDI-N24 DDD-EC 160.00-168.99 160.00 168.99 225.00 149.00 TDO-I25 TDI-N25 Важно указанный диапазон сверления, с использованием оригинальных наружных картриджей и направляющих, может быть увеличен, если использовать специальные наружные картриджи и направляющие на стр. D28 Запасные части и информация по пластинам см. стр. D28 Руководство по эксплуатации и форма для заказа см. стр. D43-59 Пример заказа DDD-EC 148.00 (1) Обозначение наружной трубы (2) Обозначение внутренней трубы Пластины см. NPMX 0803 RB/RG (D29) TPMX-LG/RG/RB/DT (D29). Трубы см. TDI-N (D18.41-65.00) (D40) TDI-N (D65.00-171.99) (D41) TDO-I (D18.41-65.00) (D40) TDO-I (D65.00-171.99) (D41). D22 ISCAR
