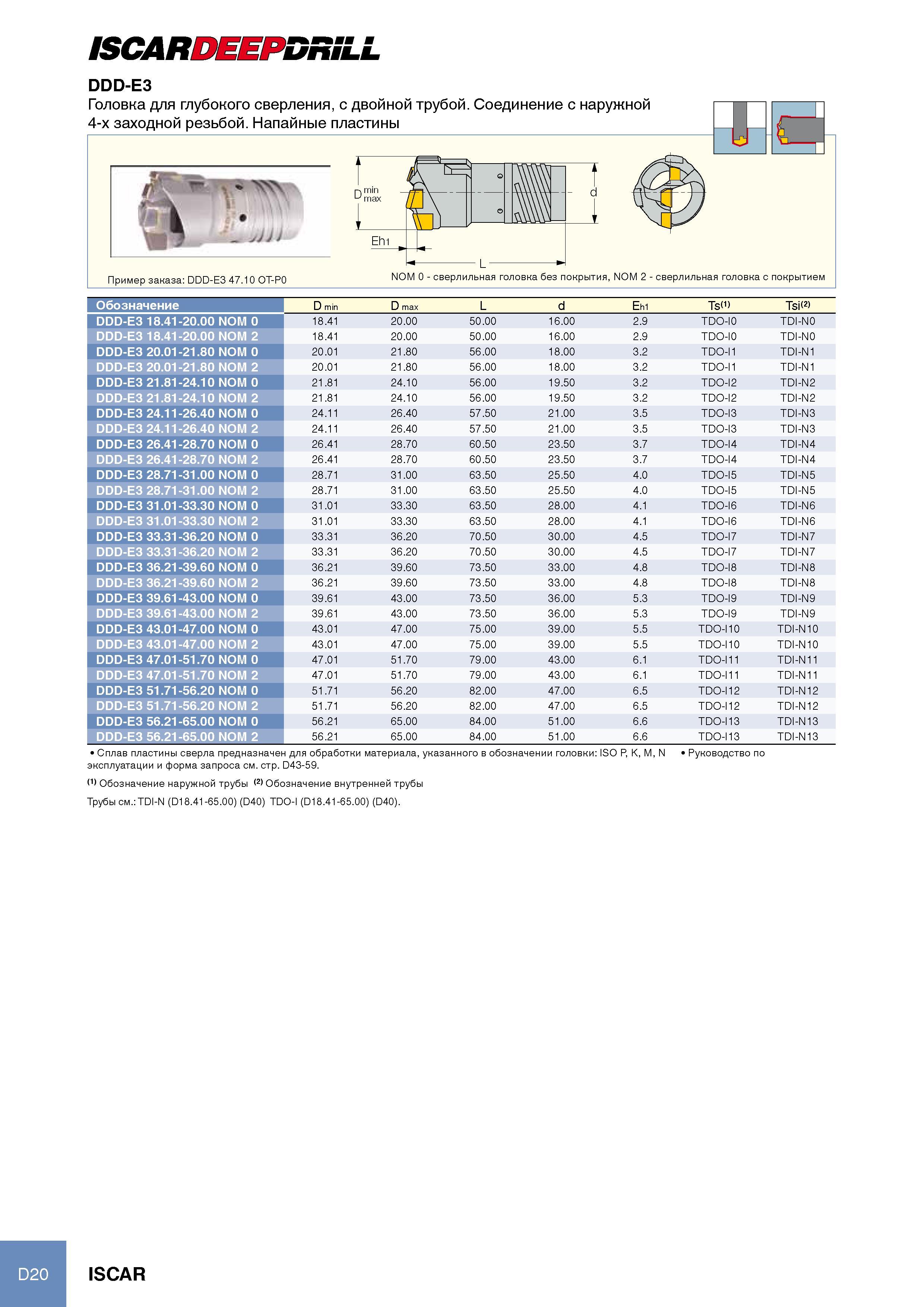

ISCARDEEPDRILL DDD-E3 Головка для глубокого сверления, с двойной трубой. Соединение с наружной 4-х заходной резьбой Напайные пластины Пример заказа DDD-E3 47.10 OT-P0 NOM 0 - сверлильная головка без покрытия, NOM 2 - сверлильная головка с покрытием Обозначение D min D max L d Eh1 Ts 1 Tsi<2> DDD-E3 18.41-20.00 NOM 0 18.41 20.00 50.00 16.00 2.9 TDO-I0 TDI-N0 DDD-E3 18.41-20.00 NOM 2 18.41 20.00 50.00 16.00 2.9 TDO-I0 TDI-N0 DDD-E3 20.01-21.80 NOM 0 20.01 21.80 56.00 18.00 3.2 TDO-I1 TDI-N1 DDD-E3 20.01-21.80 NOM 2 20.01 21.80 56.00 18.00 3.2 TDO-I1 TDI-N1 DDD-E3 21.81-24.10 NOM 0 21.81 24.10 56.00 19.50 3.2 TDO-I2 TDI-N2 DDD-E3 21.81-24.10 NOM 2 21.81 24.10 56.00 19.50 3.2 TDO-I2 TDI-N2 DDD-E3 24.11-26.40 NOM 0 24.11 26.40 57.50 21.00 3.5 TDO-I3 TDI-N3 DDD-E3 24.11-26.40 NOM 2 24.11 26.40 57.50 21.00 3.5 TDO-I3 TDI-N3 DDD-E3 26.41-28.70 NOM 0 26.41 28.70 60.50 23.50 3.7 TDO-I4 TDI-N4 DDD-E3 26.41-28.70 NOM 2 26.41 28.70 60.50 23.50 3.7 TDO-I4 TDI-N4 DDD-E3 28.71-31.00 NOM 0 28.71 31.00 63.50 25.50 4.0 TDO-I5 TDI-N5 DDD-E3 28.71-31.00 NOM 2 28.71 31.00 63.50 25.50 4.0 TDO-I5 TDI-N5 DDD-E3 31.01-33.30 NOM 0 31.01 33.30 63.50 28.00 4.1 TDO-I6 TDI-N6 DDD-E3 31.01-33.30 NOM 2 31.01 33.30 63.50 28.00 4.1 TDO-I6 TDI-N6 DDD-E3 33.31-36.20 NOM 0 33.31 36.20 70.50 30.00 4.5 TDO-I7 TDI-N7 DDD-E3 33.31-36.20 NOM 2 33.31 36.20 70.50 30.00 4.5 TDO-I7 TDI-N7 DDD-E3 36.21-39.60 NOM 0 36.21 39.60 73.50 33.00 4.8 TDO-I8 TDI-N8 DDD-E3 36.21-39.60 NOM 2 36.21 39.60 73.50 33.00 4.8 TDO-I8 TDI-N8 DDD-E3 39.61-43.00 NOM 0 39.61 43.00 73.50 36.00 5.3 TDO-I9 TDI-N9 DDD-E3 39.61-43.00 NOM 2 39.61 43.00 73.50 36.00 5.3 TDO-I9 TDI-N9 DDD-E3 43.01-47.00 NOM 0 43.01 47.00 75.00 39.00 5.5 TDO-I10 TDI-N10 DDD-E3 43.01-47.00 NOM 2 43.01 47.00 75.00 39.00 5.5 TDO-I10 TDI-N10 DDD-E3 47.01-51.70 NOM 0 47.01 51.70 79.00 43.00 6.1 TDO-I11 TDI-N11 DDD-E3 47.01-51.70 NOM 2 47.01 51.70 79.00 43.00 6.1 TDO-I11 TDI-N11 DDD-E3 51.71-56.20 NOM 0 51.71 56.20 82.00 47.00 6.5 TDO-I12 TDI-N12 DDD-E3 51.71-56.20 NOM 2 51.71 56.20 82.00 47.00 6.5 TDO-I12 TDI-N12 DDD-E3 56.21-65.00 NOM 0 56.21 65.00 84.00 51.00 6.6 TDO-I13 TDI-N13 DDD-E3 56.21-65.00 NOM 2 56.21 65.00 84.00 51.00 6.6 TDO-I13 TDI-N13 Сплав пластины сверла предназначен для обработки материала, указанного в обозначении головки ISO P, K, M, N Руководство по эксплуатации и форма запроса см. стр. D43-59. (1) Обозначение наружной трубы (2) Обозначение внутренней трубы Трубы см. TDI-N (D18.41-65.00) (D40) TDO-I (D18.41-65.00) (D40). D20 ISCAR
