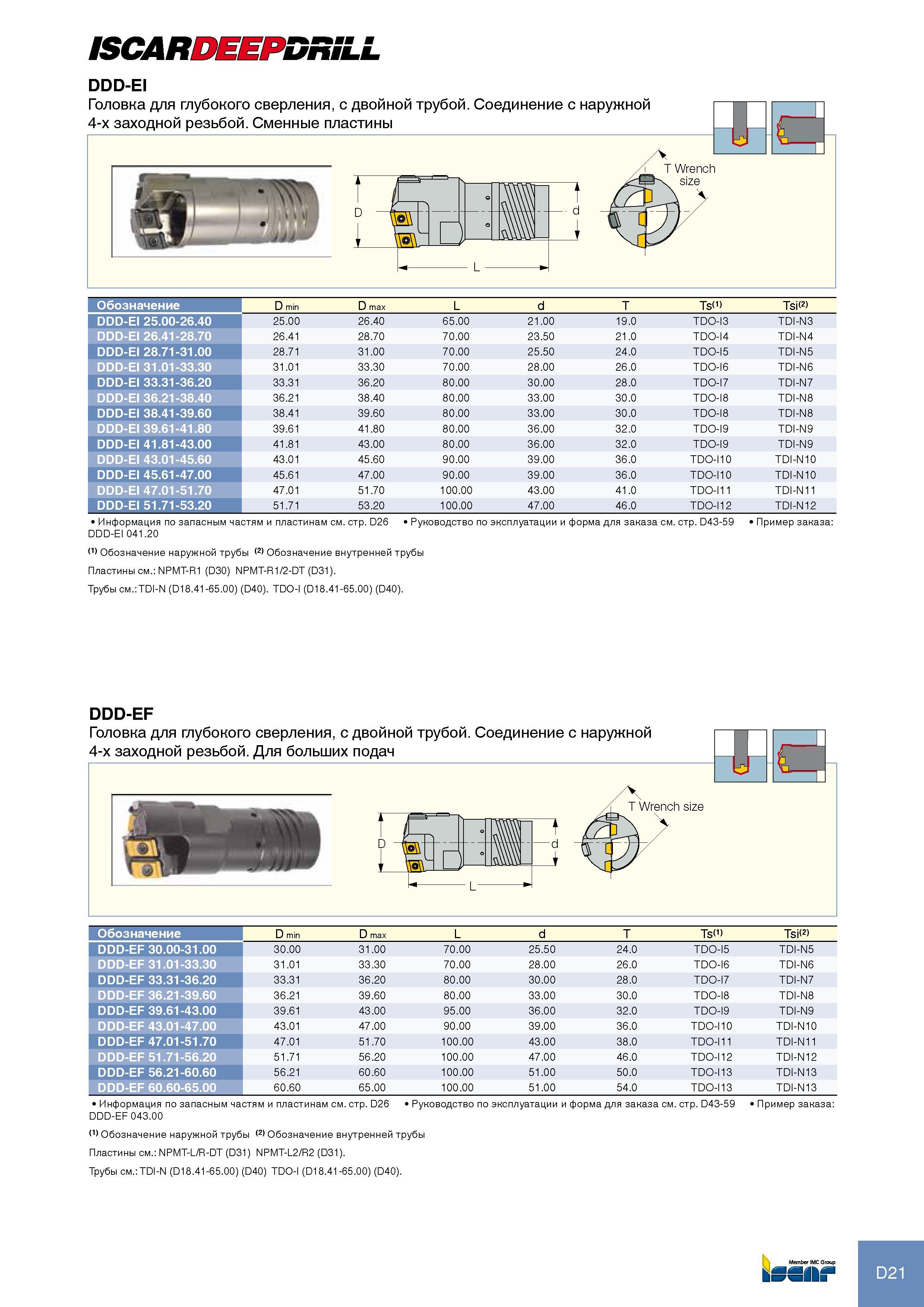

ISCARDEEPDRILL DDD-EI Головка для глубокого сверления, с двойной трубой. Соединение с наружной 4-х заходной резьбой Сменные пластины Обозначение D min D max L d T Ts<1> Tsi<2> DDD-EI 25.00-26.40 25.00 26.40 65.00 21.00 19.0 TDO-I3 TDI-N3 DDD-EI 26.41-28.70 26.41 28.70 70.00 23.50 21.0 TDO-I4 TDI-N4 DDD-EI 28.71-31.00 28.71 31.00 70.00 25.50 24.0 TDO-I5 TDI-N5 DDD-EI 31.01-33.30 31.01 33.30 70.00 28.00 26.0 TDO-I6 TDI-N6 DDD-EI 33.31-36.20 33.31 36.20 80.00 30.00 28.0 TDO-I7 TDI-N7 DDD-EI 36.21-38.40 36.21 38.40 80.00 33.00 30.0 TDO-I8 TDI-N8 DDD-EI 38.41-39.60 38.41 39.60 80.00 33.00 30.0 TDO-I8 TDI-N8 DDD-EI 39.61-41.80 39.61 41.80 80.00 36.00 32.0 TDO-I9 TDI-N9 DDD-EI 41.81-43.00 41.81 43.00 80.00 36.00 32.0 TDO-I9 TDI-N9 DDD-EI 43.01-45.60 43.01 45.60 90.00 39.00 36.0 TDO-I10 TDI-N10 DDD-EI 45.61-47.00 45.61 47.00 90.00 39.00 36.0 TDO-I10 TDI-N10 DDD-EI 47.01-51.70 47.01 51.70 100.00 43.00 41.0 TDO-I11 TDI-N11 DDD-EI 51.71-53.20 51.71 53.20 100.00 47.00 46.0 TDO-I12 TDI-N12 Информация по запасным частям и пластинам см. стр. D26 Руководство по эксплуатации и форма для заказа см. стр. D43-59 Пример заказа DDD-EI 041.20 (1) Обозначение наружной трубы (2) Обозначение внутренней трубы Пластины см. NPMT-R1 (D30) NPMT-R1/2-DT (D31). Трубы см. TDI-N (D18.41-65.00) (D40). TDO-I (D18.41-65.00) (D40). DDD-EF Головка для глубокого сверления, с двойной трубой. Соединение с наружной 4-х заходной резьбой Для больших подач га Обозначение D min D max L d T Ts<1> Tsi<2> DDD-EF 30.00-31.00 30.00 31.00 70.00 25.50 24.0 TDO-I5 TDI-N5 DDD-EF 31.01-33.30 31.01 33.30 70.00 28.00 26.0 TDO-I6 TDI-N6 DDD-EF 33.31-36.20 33.31 36.20 80.00 30.00 28.0 TDO-I7 TDI-N7 DDD-EF 36.21-39.60 36.21 39.60 80.00 33.00 30.0 TDO-I8 TDI-N8 DDD-EF 39.61-43.00 39.61 43.00 95.00 36.00 32.0 TDO-I9 TDI-N9 DDD-EF 43.01-47.00 43.01 47.00 90.00 39.00 36.0 TDO-I10 TDI-N10 DDD-EF 47.01-51.70 47.01 51.70 100.00 43.00 38.0 TDO-I11 TDI-N11 DDD-EF 51.71-56.20 51.71 56.20 100.00 47.00 46.0 TDO-I12 TDI-N12 DDD-EF 56.21-60.60 56.21 60.60 100.00 51.00 50.0 TDO-I13 TDI-N13 DDD-EF 60.60-65.00 60.60 65.00 100.00 51.00 54.0 TDO-I13 TDI-N13 Информация по запасным частям и пластинам см. стр. D26 Руководство по эксплуатации и форма для заказа см. стр. D43-59 Пример заказа DDD-EF 043.00 (1) Обозначение наружной трубы (2) Обозначение внутренней трубы Пластины см. NPMT-L/R-DT (D31) NPMT-L2/R2 (D31). Трубы см. TDI-N (D18.41-65.00) (D40) TDO-I (D18.41-65.00) (D40). D21
