185 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.D19

Каталог ISCAR 2012 Обработка отверстий Стр. D19 0185 Lab2u

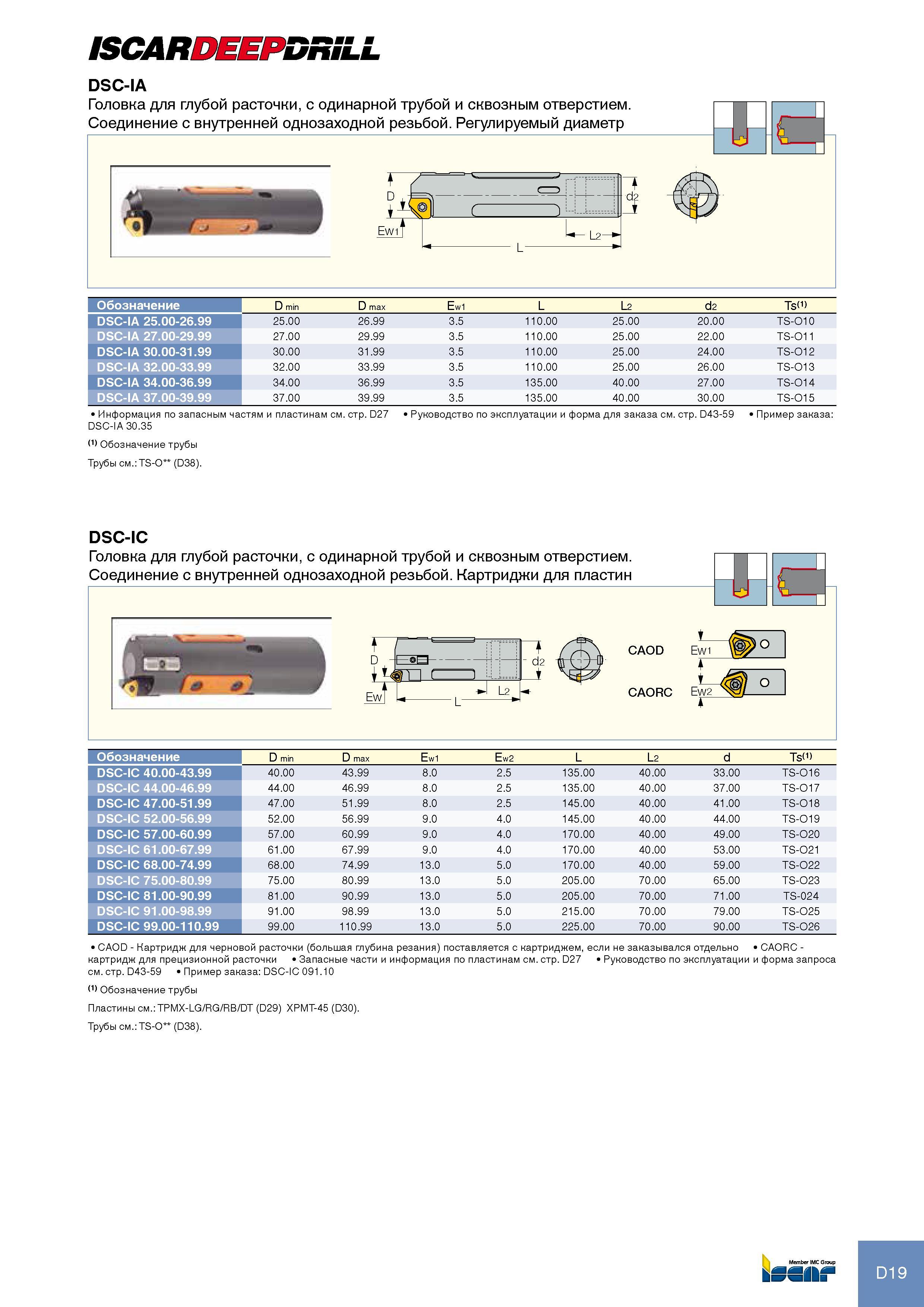

ISCARDEEPDRILL DSC-IA Головка для глубой расточки, с одинарной трубой и сквозным отверстием. Соединение с внутренней однозаходной резьбой Регулируемый диаметр К Ewil 1_2- d2 _2 Fffl Обозначение D min D max Ew1 L L2 d2 Ts<1> DSC-IA 25.00-26.99 25.00 26.99 3.5 110.00 25.00 20.00 TS-O10 DSC-IA 27.00-29.99 27.00 29.99 3.5 110.00 25.00 22.00 TS-O11 DSC-IA 30.00-31.99 30.00 31.99 3.5 110.00 25.00 24.00 TS-O12 DSC-IA 32.00-33.99 32.00 33.99 3.5 110.00 25.00 26.00 TS-O13 DSC-IA 34.00-36.99 34.00 36.99 3.5 135.00 40.00 27.00 TS-O14 DSC-IA 37.00-39.99 37.00 39.99 3.5 135.00 40.00 30.00 TS-O15 Информация по запасным частям и пластинам см. стр. D27 Руководство по эксплуатации и форма для заказа см. стр. D43-59 Пример заказа DSC-IA 30.35 (1) Обозначение трубы Трубы см. TS-O (D38). DSC-IC Головка для глубой расточки, с одинарной трубой и сквозным отверстием. Соединение с внутренней однозаходной резьбой Картриджи для пластин тв CAOD CAORC Т Ewi IO EW2 О Обозначение D min D max Ew1 Ew2 L L2 d Ts<1> DSC-IC 40.00-43.99 40.00 43.99 8.0 2.5 135.00 40.00 33.00 TS-O16 DSC-IC 44.00-46.99 44.00 46.99 8.0 2.5 135.00 40.00 37.00 TS-O17 DSC-IC 47.00-51.99 47.00 51.99 8.0 2.5 145.00 40.00 41.00 TS-O18 DSC-IC 52.00-56.99 52.00 56.99 9.0 4.0 145.00 40.00 44.00 TS-O19 DSC-IC 57.00-60.99 57.00 60.99 9.0 4.0 170.00 40.00 49.00 TS-O20 DSC-IC 61.00-67.99 61.00 67.99 9.0 4.0 170.00 40.00 53.00 TS-O21 DSC-IC 68.00-74.99 68.00 74.99 13.0 5.0 170.00 40.00 59.00 TS-O22 DSC-IC 75.00-80.99 75.00 80.99 13.0 5.0 205.00 70.00 65.00 TS-O23 DSC-IC 81.00-90.99 81.00 90.99 13.0 5.0 205.00 70.00 71.00 TS-024 DSC-IC 91.00-98.99 91.00 98.99 13.0 5.0 215.00 70.00 79.00 TS-O25 DSC-IC 99.00-110.99 99.00 110.99 13.0 5.0 225.00 70.00 90.00 TS-O26 CAOD - Картридж для черновой расточки (большая глубина резания) поставляется с картриджем, если не заказывался отдельно CAORC -картридж для прецизионной расточки Запасные части и информация по пластинам см. стр. D27 Руководство по эксплуатации и форма запроса см. стр. D43-59 Пример заказа DSC-IC 091.10 (1) Обозначение трубы Пластины см. TPMX-LG/RG/RB/DT (D29) XPMT-45 (D30). Трубы см. TS-O (D38). D19
