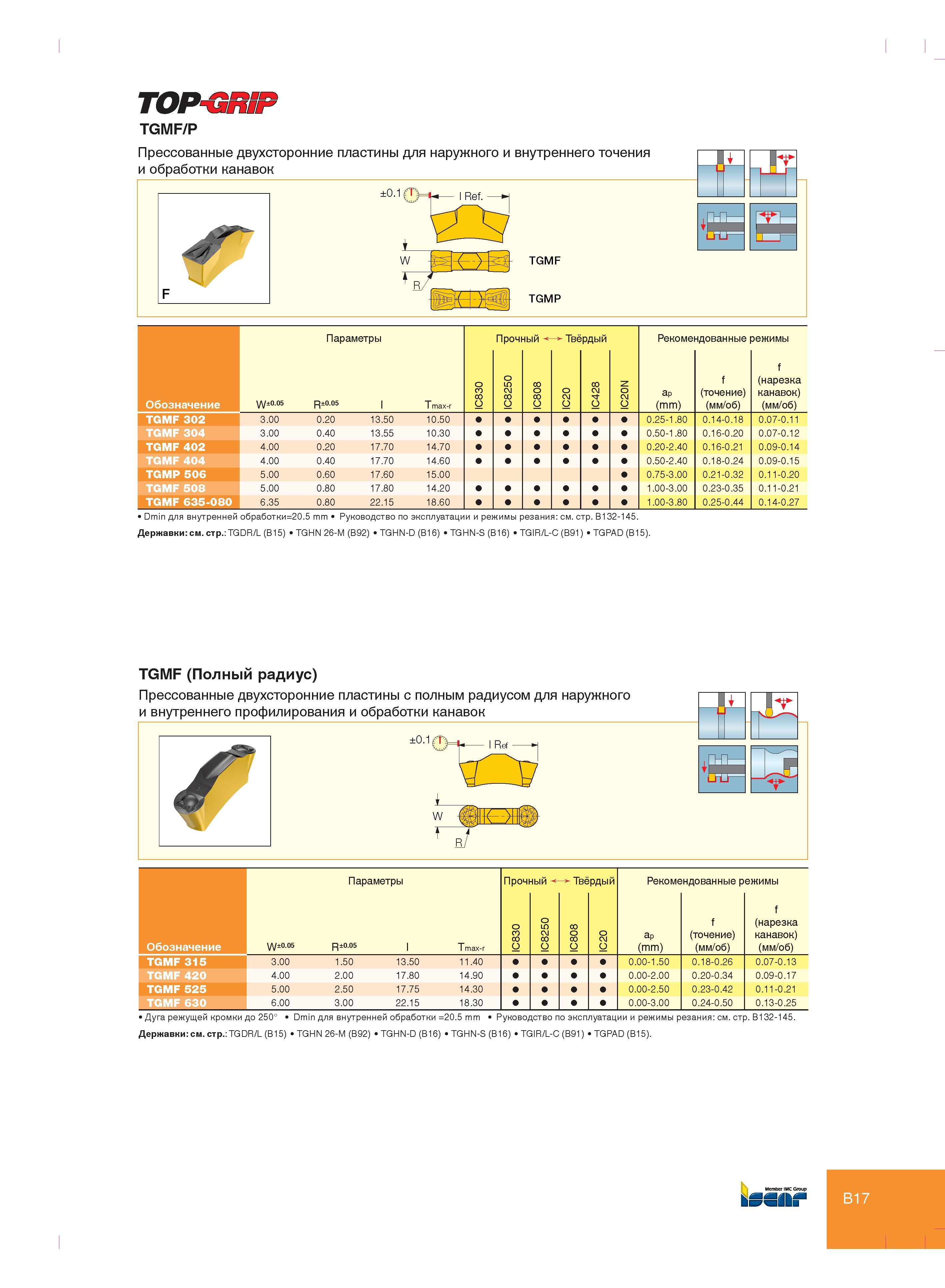

Прессованные двухсторонние твердосплавные пластины Iscar TGMF/P TOP-GRIP для наружной и внутренней токарной обработки канавок Общий вид Обозначение Параметры Рекомендованные режимы (mm) f (точение) (мм/об) f (нарезка канавок) (мм/об) TGMF 302 3.00 0.20 13.50 10.50 0.25-1.80 0.14-0.18 0.07-0.11 TGMF 304 3.00 0.40 13.55 10.30 0.50-1.80 0.16-0.20 0.07-0.12 TGMF 402 4.00 0.20 17.70 14.70 0.20-2.40 0.16-0.21 0.09-0.14 TGMF 404 4.00 0.40 17.70 14.60 0.50-2.40 0.18-0.24 0.09-0.15 TGMP 506 5.00 0.60 17.60 15.00 0.75-3.00 0.21-0.32 0.11-0.20 TGMF 508 5.00 0.80 17.80 14.20 1.00-3.00 0.23-0.35 0.11-0.21 TGMF 635-080 6.35 0.80 22.15 18.60 1.00-3.80 0.25-0.44 0.14-0.27 Dmin для внутренней обработки=20.5 mm Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. TGDR/L (B15) TGHN 26-M (B92) TGHN-D (B16) TGHN-S (B16) TGIR/L-C (B91) TGPAD (B15). TGMF (Полный радиус) Параметры Рекомендованные режимы Обозначение W±005 R±005 l Tmax-r о СО О о 2 8 О о 8 О о 2 О ap (mm) f (точение) (мм/об) f (нарезка канавок) (мм/об) TGMF 315 3.00 1.50 13.50 11.40 0.00-1.50 0.18-0.26 0.07-0.13 TGMF 420 4.00 2.00 17.80 14.90 0.00-2.00 0.20-0.34 0.09-0.17 TGMF 525 5.00 2.50 17.75 14.30 0.00-2.50 0.23-0.42 0.11-0.21 TGMF 630 6.00 3.00 22.15 18.30 0.00-3.00 0.24-0.50 0.13-0.25 Дуга режущей кромки до 250° Dmin для внутренней обработки =20.5 mm Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. TGDR/L (B15) TGHN 26-M (B92) TGHN-D (B16) TGHN-S (B16) TGIR/L-C (B91) TGPAD (B15). Member IMC Group B17 ±0.1 ШИ W 23- jffisK- -mb TGMF TGMP W±0.05 R±0.05 l T max-r о СО 8 О о 2 8 О о 8 О о 2 О 2 О о 2 о ap
