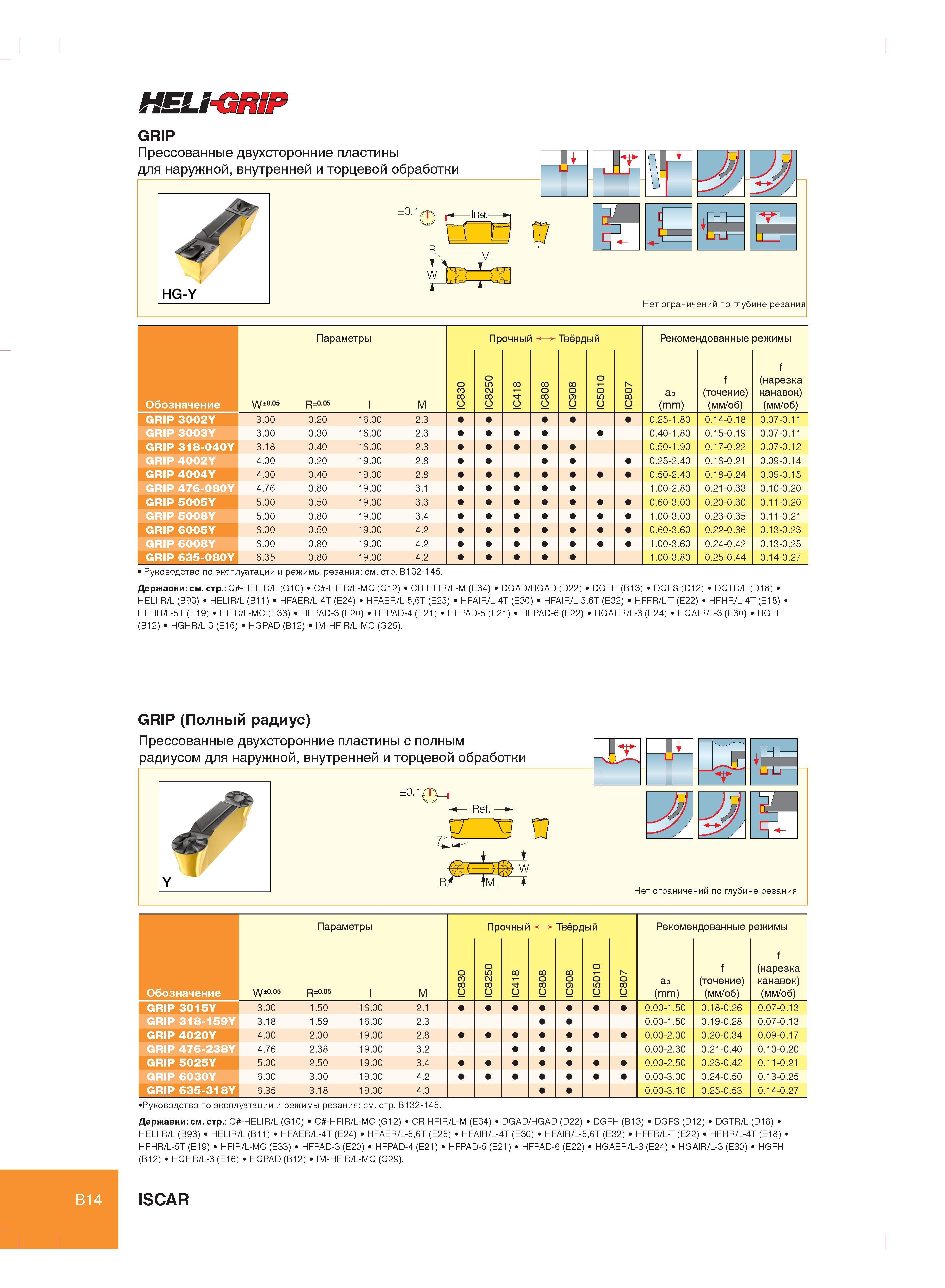

24 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.B14

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. B14 0024 Lab2u

HELi-GniF GRIP Нет ограничений по глубине резания Обозначение Параметры Рекомендованные режимы W±0.05 R±0.05 l M IC830 IC8250 IC418 IC808 IC908 IC5010 IC807 ap (mm) f (точение) (мм/об) f (нарезка канавок) (мм/об) GRIP 3002Y 3.00 0.20 16.00 2.3 0.25-1.80 0.14-0.18 0.07-0.11 GRIP 3003Y 3.00 0.30 16.00 2.3 0.40-1.80 0.15-0.19 0.07-0.11 GRIP 318-040Y 3.18 0.40 16.00 2.3 0.50-1.90 0.17-0.22 0.07-0.12 GRIP 4002Y 4.00 0.20 19.00 2.8 0.25-2.40 0.16-0.21 0.09-0.14 GRIP 4004Y 4.00 0.40 19.00 2.8 0.50-2.40 0.18-0.24 0.09-0.15 GRIP 476-080Y 4.76 0.80 19.00 3.1 1.00-2.80 0.21-0.33 0.10-0.20 GRIP 5005Y 5.00 0.50 19.00 3.3 0.60-3.00 0.20-0.30 0.11-0.20 GRIP 5008Y 5.00 0.80 19.00 3.4 1.00-3.00 0.23-0.35 0.11-0.21 GRIP 6005Y 6.00 0.50 19.00 4.2 0.60-3.60 0.22-0.36 0.13-0.23 GRIP 6008Y 6.00 0.80 19.00 4.2 1.00-3.60 0.24-0.42 0.13-0.25 GRIP 635-080Y 6.35 0.80 19.00 4.2 1.00-3.80 0.25-0.44 0.14-0.27 Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. C -HELIR/L (G10) C -HFIR/L-MC (G12) CR HFIR/L-M (E34) DGAD/HGAD (D22) DGFH (B13) DGFS (D12) DGTR/L (D18) HELIIR/L (B93) HELIR/L (B11) HFAER/L-4T (E24) HFAER/L-5,6T (E25) HFAIR/L-4T (E30) HFAIR/L-5,6T (E32) HFFR/L-T (E22) HFHR/L-4T (E18) HFHR/L-5T (E19) HFIR/L-MC (E33) HFPAD-3 (E20) HFPAD-4 (E21) HFPAD-5 (E21) HFPAD-6 (E22) HGAER/L-3 (E24) HGAIR/L-3 (E30) HGFH (B12) HGHR/L-3 (E16) HGPAD (B12) IM-HFIR/L-MC (G29). GRIP (Полный радиус) Прессованные двухсторонние пластины с полным радиусом для наружной, внутренней и торцевой обработки ±0.1 СИ IRef. ± li LI m J m W Нет ограничений по глубине резания Обозначение Параметры Рекомендованные режимы W±005 R±0.05 l M IC830 IC8250 IC418 IC808 IC908 IC5010 IC807 ap (mm) f (точение) (мм/об) f (нарезка канавок) (мм/об) GRIP 3015Y 3.00 1.50 16.00 2.1 0.00-1.50 0.18-0.26 0.07-0.13 GRIP 318-159Y 3.18 1.59 16.00 2.3 0.00-1.50 0.19-0.28 0.07-0.13 GRIP 4020Y 4.00 2.00 19.00 2.8 0.00-2.00 0.20-0.34 0.09-0.17 GRIP 476-238Y 4.76 2.38 19.00 3.2 0.00-2.30 0.21-0.40 0.10-0.20 GRIP 5025Y 5.00 2.50 19.00 3.4 0.00-2.50 0.23-0.42 0.11-0.21 GRIP 6030Y 6.00 3.00 19.00 4.2 0.00-3.00 0.24-0.50 0.13-0.25 GRIP 635-318Y 6.35 3.18 19.00 4.0 0.00-3.10 0.25-0.53 0.14-0.27 Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. C -HELIR/L (G10) C -HFIR/L-MC (G12) CR HFIR/L-M (E34) DGAD/HGAD (D22) DGFH (B13) DGFS (D12) DGTR/L (D18) HELIIR/L (B93) HELIR/L (B11) HFAER/L-4T (E24) HFAER/L-5,6T (E25) HFAIR/L-4T (E30) HFAIR/L-5,6T (E32) HFFR/L-T (E22) HFHR/L-4T (E18) HFHR/L-5T (E19) HFIR/L-MC (E33) HFPAD-3 (E20) HFPAD-4 (E21) HFPAD-5 (E21) HFPAD-6 (E22) HGAER/L-3 (E24) HGAIR/L-3 (E30) HGFH (B12) HGHR/L-3 (E16) HGPAD (B12) IM-HFIR/L-MC (G29). B14 ISCAR
