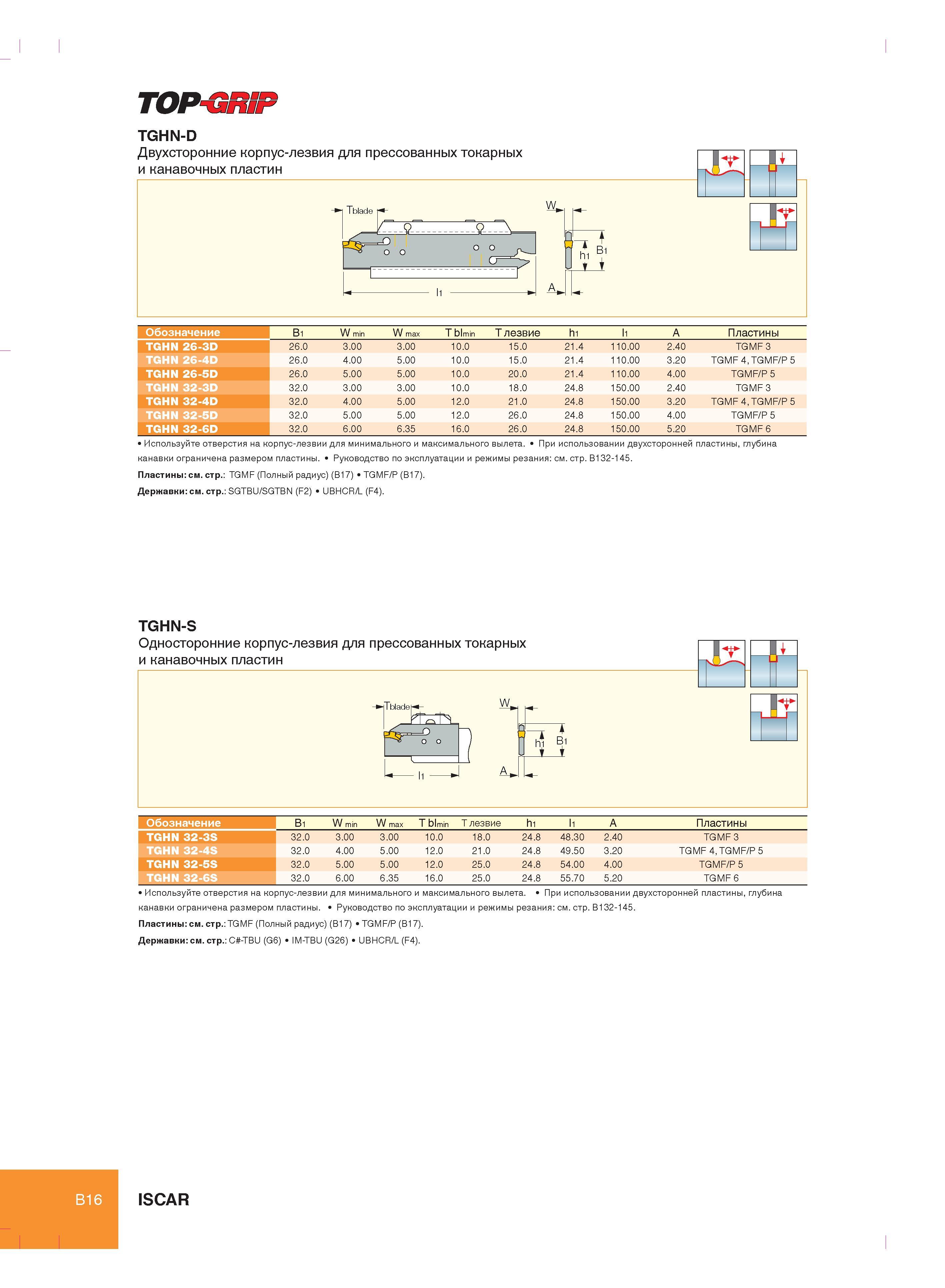

TOP-GRIP TGHN-D Двухсторонние корпус-лезвия для прессованных токарных и канавочных пластин W I.-. в A Обозначение Bi W min W max T blmin Т лезвие hi li A Пластины TGHN 26-3D 26.0 3.00 3.00 10.0 15.0 21.4 110.00 2.40 TGMF 3 TGHN 26-4D 26.0 4.00 5.00 10.0 15.0 21.4 110.00 3.20 TGMF 4, TGMF/P 5 TGHN 26-5D 26.0 5.00 5.00 10.0 20.0 21.4 110.00 4.00 TGMF/P 5 TGHN 32-3D 32.0 3.00 3.00 10.0 18.0 24.8 150.00 2.40 TGMF 3 TGHN 32-4D 32.0 4.00 5.00 12.0 21.0 24.8 150.00 3.20 TGMF 4, TGMF/P 5 TGHN 32-5D 32.0 5.00 5.00 12.0 26.0 24.8 150.00 4.00 TGMF/P 5 TGHN 32-6D 32.0 6.00 6.35 16.0 26.0 24.8 150.00 5.20 TGMF 6 Используйте отверстия на корпус-лезвии для минимального и максимального вылета. При использовании двухсторонней пластины, глубина канавки ограничена размером пластины. Руководство по эксплуатации и режимы резания см. стр. B132-145. Пластины см. стр. TGMF (Полный радиус) (B17) TGMF/P (B17). Державки см. стр. SGTBU/SGTBN (F2) UBHCR/L (F4). TGHN-S Односторонние корпус-лезвия для прессованных токарных и канавочных пластин 1 Tblade W BEE сн A Обозначение Bi W min W max T blmin T лезвие hi li A Пластины TGHN 32-3S 32.0 3.00 3.00 10.0 18.0 24.8 48.30 2.40 TGMF 3 TGHN 32-4S 32.0 4.00 5.00 12.0 21.0 24.8 49.50 3.20 TGMF 4, TGMF/P 5 TGHN 32-5S 32.0 5.00 5.00 12.0 25.0 24.8 54.00 4.00 TGMF/P 5 TGHN 32-6S 32.0 6.00 6.35 16.0 25.0 24.8 55.70 5.20 TGMF 6 Используйте отверстия на корпус-лезвии для минимального и максимального вылета. При использовании двухсторонней пластины, глубина канавки ограничена размером пластины. Руководство по эксплуатации и режимы резания см. стр. B132-145. Пластины см. стр. TGMF (Полный радиус) (B17) TGMF/P (B17). Державки см. стр. C -TBU (G6) IM-TBU (G26) UBHCR/L (F4). B16 ISCAR
