29 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.B19 |
|||||

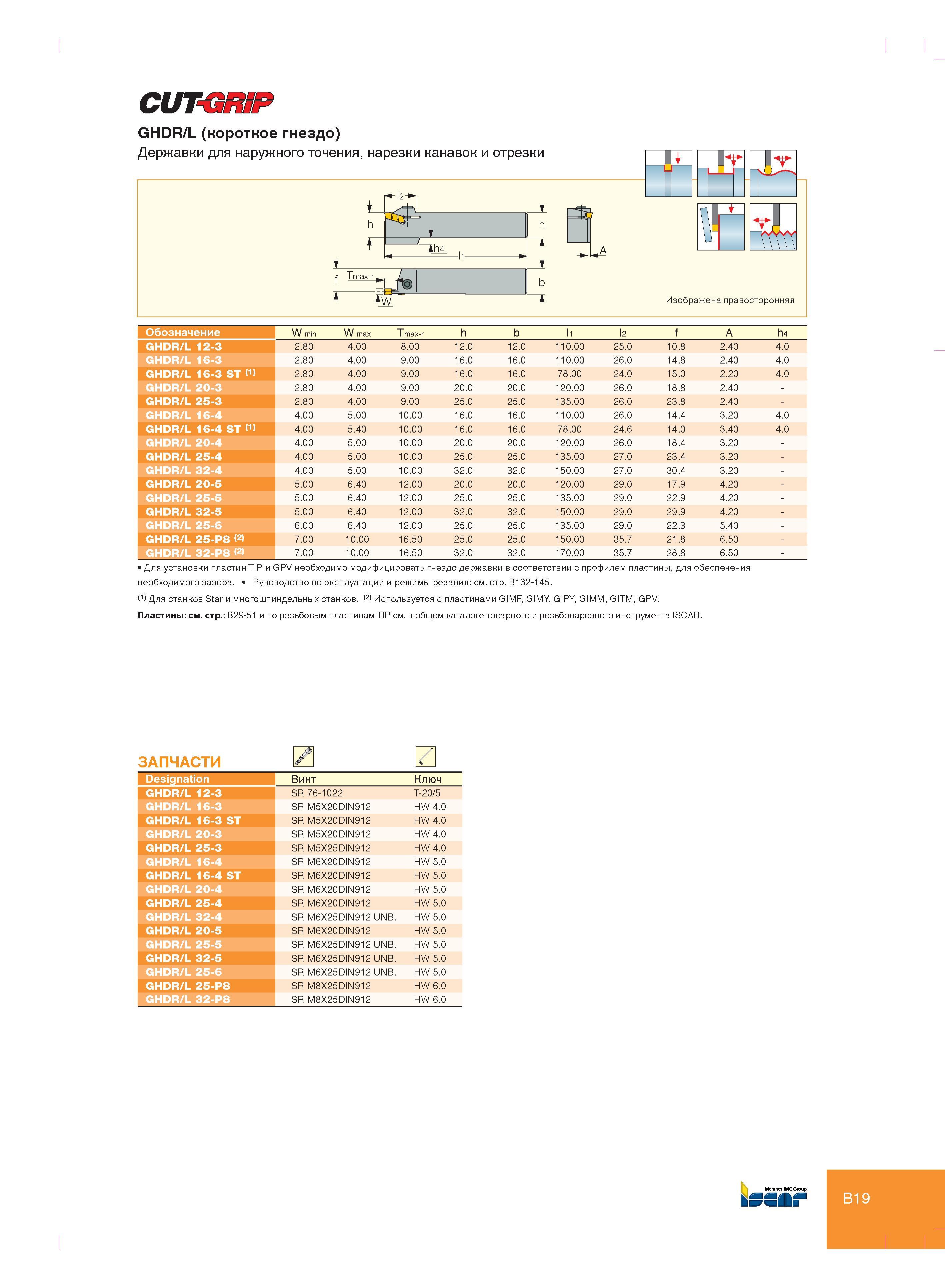

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. B19 0029 Lab2u CUT- wur GHDR/L (короткое гнездо) Державки для наружного точения, нарезки канавок и отрезки тт в 1ж Изображена правосторонняя Обозначение W min W max T max-r h b l2 f A h4 GHDR/L 12-3 2.80 4.00 8.00 12.0 12.0 110.00 25.0 10.8 2.40 4.0 GHDR/L 16-3 2.80 4.00 9.00 16.0 16.0 110.00 26.0 14.8 2.40 4.0 GHDR/L 16-3 ST 2.80 4.00 9.00 16.0 16.0 78.00 24.0 15.0 2.20 4.0 GHDR/L 20-3 2.80 4.00 9.00 20.0 20.0 120.00 26.0 18.8 2.40 - GHDR/L 25-3 2.80 4.00 9.00 25.0 25.0 135.00 26.0 23.8 2.40 - GHDR/L 16-4 4.00 5.00 10.00 16.0 16.0 110.00 26.0 14.4 3.20 4.0 GHDR/L 16-4 ST 4.00 5.40 10.00 16.0 16.0 78.00 24.6 14.0 3.40 4.0 GHDR/L 20-4 4.00 5.00 10.00 20.0 20.0 120.00 26.0 18.4 3.20 - GHDR/L 25-4 4.00 5.00 10.00 25.0 25.0 135.00 27.0 23.4 3.20 - GHDR/L 32-4 4.00 5.00 10.00 32.0 32.0 150.00 27.0 30.4 3.20 - GHDR/L 20-5 5.00 6.40 12.00 20.0 20.0 120.00 29.0 17.9 4.20 - GHDR/L 25-5 5.00 6.40 12.00 25.0 25.0 135.00 29.0 22.9 4.20 - GHDR/L 32-5 5.00 6.40 12.00 32.0 32.0 150.00 29.0 29.9 4.20 - GHDR/L 25-6 6.00 6.40 12.00 25.0 25.0 135.00 29.0 22.3 5.40 - GHDR/L 25-P8 (2) 7.00 10.00 16.50 25.0 25.0 150.00 35.7 21.8 6.50 - GHDR/L 32-P8 (2) 7.00 10.00 16.50 32.0 32.0 170.00 35.7 28.8 6.50 - Для установки пластин TIP и GPV необходимо модифицировать гнездо державки в соответствии с профилем пластины, для обеспечения необходимого зазора. Руководство по эксплуатации и режимы резания см. стр. B132-145. Для станков Star и многошпиндельных станков. (2) Используется с пластинами GIMF, GIMY, GIPY, GIMM, GITM, GPV. Пластины см. стр. B29-51 и по резьбовым пластинам TIP см. в общем каталоге токарного и резьбонарезного инструмента ISCAR. ЗАПЧАСТИ Designation Винт Ключ GHDR/L 12-3 SR 76-1022 T-20/5 GHDR/L 16-3 SR M5X20DIN912 HW 4.0 GHDR/L 16-3 ST SR M5X20DIN912 HW 4.0 GHDR/L 20-3 SR M5X20DIN912 HW 4.0 GHDR/L 25-3 SR M5X25DIN912 HW 4.0 GHDR/L 16-4 SR M6X20DIN912 HW 5.0 GHDR/L 16-4 ST SR M6X20DIN912 HW 5.0 GHDR/L 20-4 SR M6X20DIN912 HW 5.0 GHDR/L 25-4 SR M6X20DIN912 HW 5.0 GHDR/L 32-4 SR M6X25DIN912 UNB. HW 5.0 GHDR/L 20-5 SR M6X20DIN912 HW 5.0 GHDR/L 25-5 SR M6X25DIN912 UNB. HW 5.0 GHDR/L 32-5 SR M6X25DIN912 UNB. HW 5.0 GHDR/L 25-6 SR M6X25DIN912 UNB. HW 5.0 GHDR/L 25-P8 SR M8X25DIN912 HW 6.0 GHDR/L 32-P8 SR M8X25DIN912 HW 6.0 Member IMC Group A |
|||||
