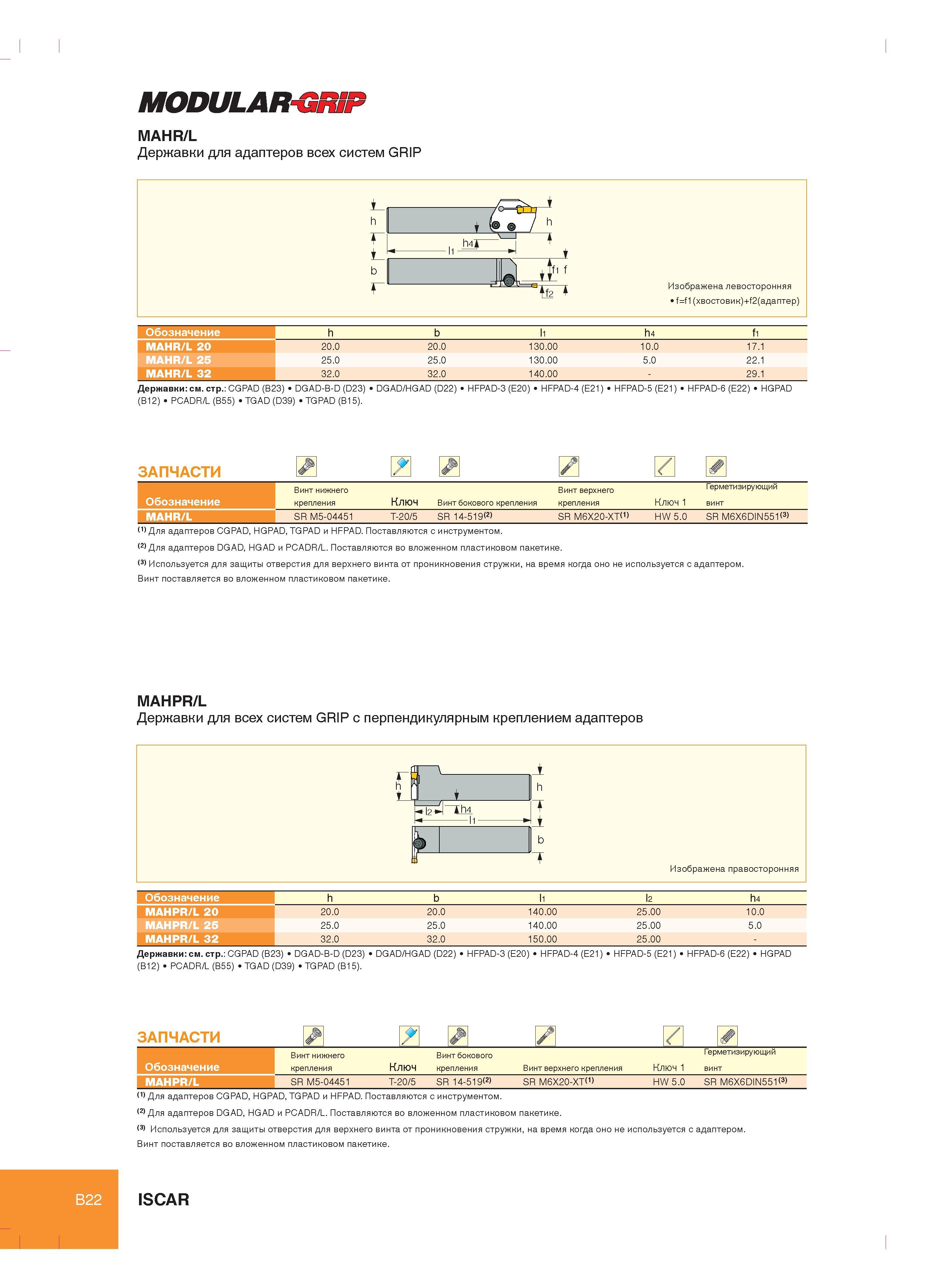

B22 MODULAR-GniF MAHR/L Державки для адаптеров всех систем GRIP Обозначение h b h4 f1 MAHR/L 20 20.0 20.0 130.00 10.0 17.1 MAHR/L 25 25.0 25.0 130.00 5.0 22.1 MAHR/L 32 32.0 32.0 140.00 - 29.1 Державки см. стр. CGPAD (B23) DGAD-B-D (D23) DGAD/HGAD (D22) HFPAD-3 (E20) HFPAD-4 (E21) HFPAD-5 (E21) HFPAD-6 (E22) HGPAD (B12) PCADR/L (B55) TGAD (D39) TGPAD (B15). ЗАПЧАСТИ Винт нижнего Винт верхнего Герметизирующий крепления Ключ Винт бокового крепления крепления Ключ 1 винт SR M5-04451 T-20/5 SR 14-519(2) SR M6X20-XT(1) HW 5.0 SR M6X6DIN551(3) Для адаптеров CGPAD, HGPAD, TGPAD и HFPAD. Поставляются с инструментом. (2) Для адаптеров DGAD, HGAD и PCADR/L. Поставляются во вложенном пластиковом пакетике. (3) Используется для защиты отверстия для верхнего винта от проникновения стружки, на время когда оно не используется с адаптером. Винт поставляется во вложенном пластиковом пакетике. Обозначение MAHR/L MAHPR/L Державки для всех систем GRIP с перпендикулярным креплением адаптеров h L Изображена правосторонняя Обозначение h b l2 h4 MAHPR/L 20 20.0 20.0 140.00 25.00 10.0 MAHPR/L 25 25.0 25.0 140.00 25.00 5.0 MAHPR/L 32 32.0 32.0 150.00 25.00 - Державки см. стр. CGPAD (B23) DGAD-B-D (D23) DGAD/HGAD (D22) HFPAD-3 (E20) HFPAD-4 (E21) HFPAD-5 (E21) HFPAD-6 (E22) HGPAD (B12) PCADR/L (B55) TGAD (D39) TGPAD (B15). ЗАПЧАСТИ Винт нижнего Винт бокового Герметизирующий крепления Ключ крепления Винт верхнего крепления Ключ 1 винт SR M5-04451 T-20/5 SR 14-519(2) SR M6X20-XT(1) HW 5.0 SR M6X6DIN551(3) Для адаптеров CGPAD, HGPAD, TGPAD и HFPAD. Поставляются с инструментом. (2) Для адаптеров DGAD, HGAD и PCADR/L. Поставляются во вложенном пластиковом пакетике. (3) Используется для защиты отверстия для верхнего винта от проникновения стружки, на время когда оно не используется с адаптером. Винт поставляется во вложенном пластиковом пакетике. Обозначение MAHPR/L ISCAR
