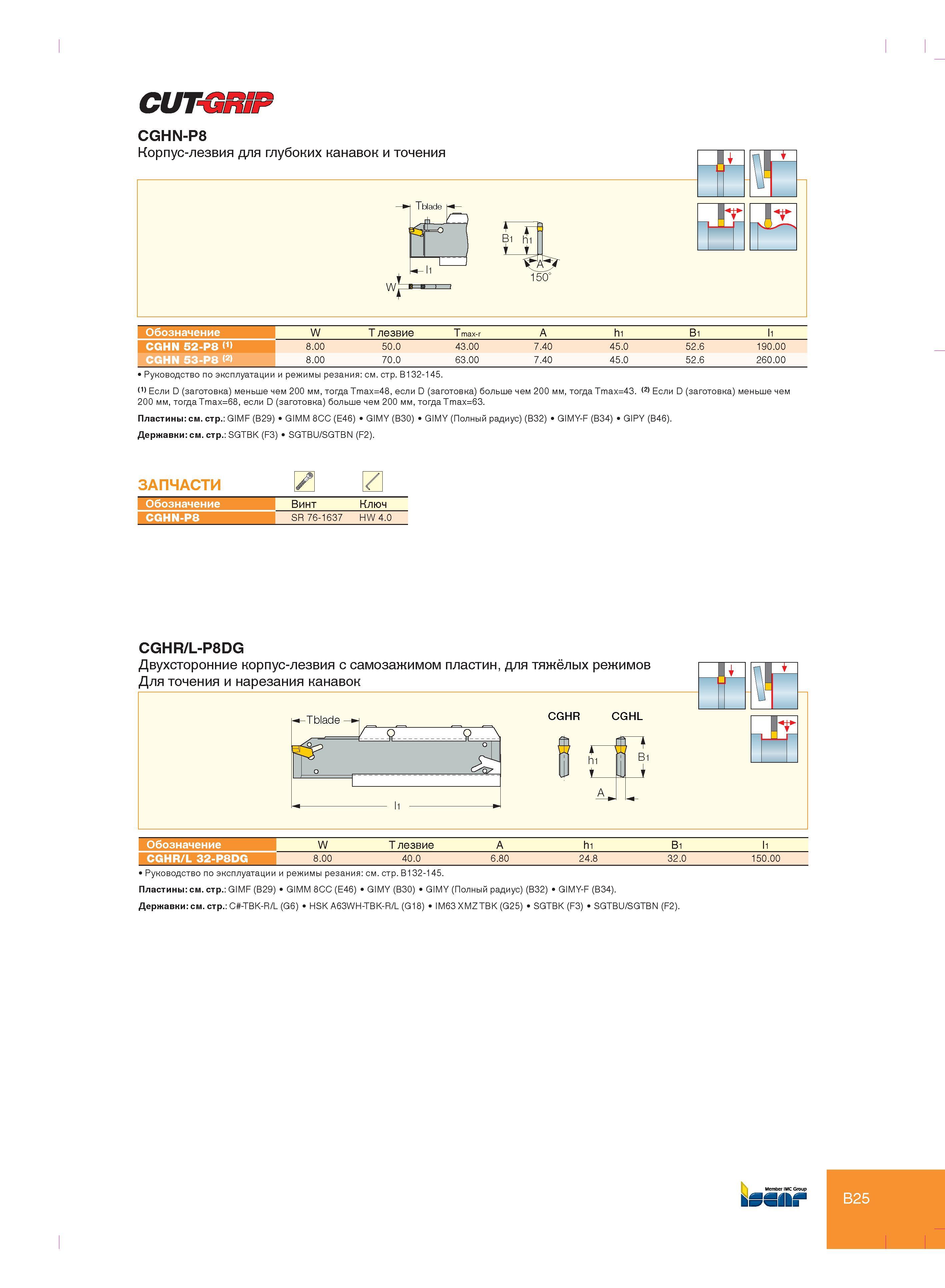

35 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.B25

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. B25 0035 Lab2u

CUT urar CGHN-P8 Корпус-лезвия для глубоких канавок и точения T blade ft Б Bi hi ЭЗЕ A 150° Обозначение W Т лезвие T max-r A hi Bi CGHN 52-P8 8.00 50.0 43.00 7.40 45.0 52.6 190.00 CGHN 53-P8 (2) 8.00 70.0 63.00 7.40 45.0 52.6 260.00 Руководство по эксплуатации и режимы резания см. стр. B132-145. Если D (заготовка) меньше чем 200 мм, тогда Tmax=48, если D (заготовка) больше чем 200 мм, тогда Tmax=43. (2) Если D (заготовка) меньше чем 200 мм, тогда Tmax=68, если D (заготовка) больше чем 200 мм, тогда Tmax=63. Пластины см. стр. GIMF (B29) GIMM 8CC (E46) GIMY (B30) GIMY (Полный радиус) (B32) GIMY-F (B34) GIPY (B46). Державки см. стр. SGTBK (F3) SGTBU/SGTBN (F2). ЗАПЧАСТИ Обозначение Винт Ключ I CGHN-P8 SR 76-1637 HW 4.0 CGHR/L-P8DG Двухсторонние корпус-лезвия с самозажимом пластин, для тяжёлых режимов Для точения и нарезания канавок CGHR CGHL тю hi t 1 A_ в Обозначение I W Т лезвие A hi Bi CGHR/L 32-P8DG 8.00 40.0 6.80 24.8 32.0 150.00 Руководство по эксплуатации и режимы резания см. стр. B132-145. Пластины см. стр. GIMF (B29) GIMM 8CC (E46) GIMY (B30) GIMY (Полный радиус) (B32) GIMY-F (B34). Державки см. стр. C -TBK-R/L (G6) HSK A63WH-TBK-R/L (G18) IM63 XMZTBK (G25) SGTBK (F3) SGTBU/SGTBN (F2). Member IMC Group B25
